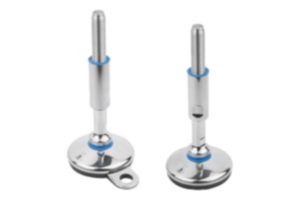

        Pieds réglables Hygienic DESIGN

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Embase et broche filetée en Inox 1.4301.
Surface d'appui (NBR) 85 Shore +/-5, conforme FDA.
Joint en caoutchouc silicone, conforme FDA.Finition :Embase polie, finition miroir.
Broche filetée naturelle.
Appui en caoutchouc noir.
Joint en caoutchouc bleu.Nota :Certification 3-A Sanitary Standard.

La haute qualité de la surface et la double étanchéité du filetage, ainsi que le joint spécial sur l'articulation de la broche du pied réglable de la machine, empêchent la saleté d'adhérer et réduisent le temps de nettoyage au minimum.

Le pied de machine est livré avec le logo 3-A.Utilisation :Le pied de machine convient spécialement pour les machines, installations et appareils dans l'industrie agroalimentaire, les brasseries, les laiteries, l'industrie des boissons ou encore l'industrie pharmaceutique.Accessoires :Cache-filet 27791-10.Indication de dessin :

1) Plage de réglage

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 27791-05 Pieds réglables Hygienic DESIGN

281 kB

Instructions de montage pour les pieds réglables Hygienic 27791-05

888 kB

Instructions de nettoyage et d'entretien pour les pieds réglables Hygienic 27791-05

315 kB

Dessins (aperçu complet)

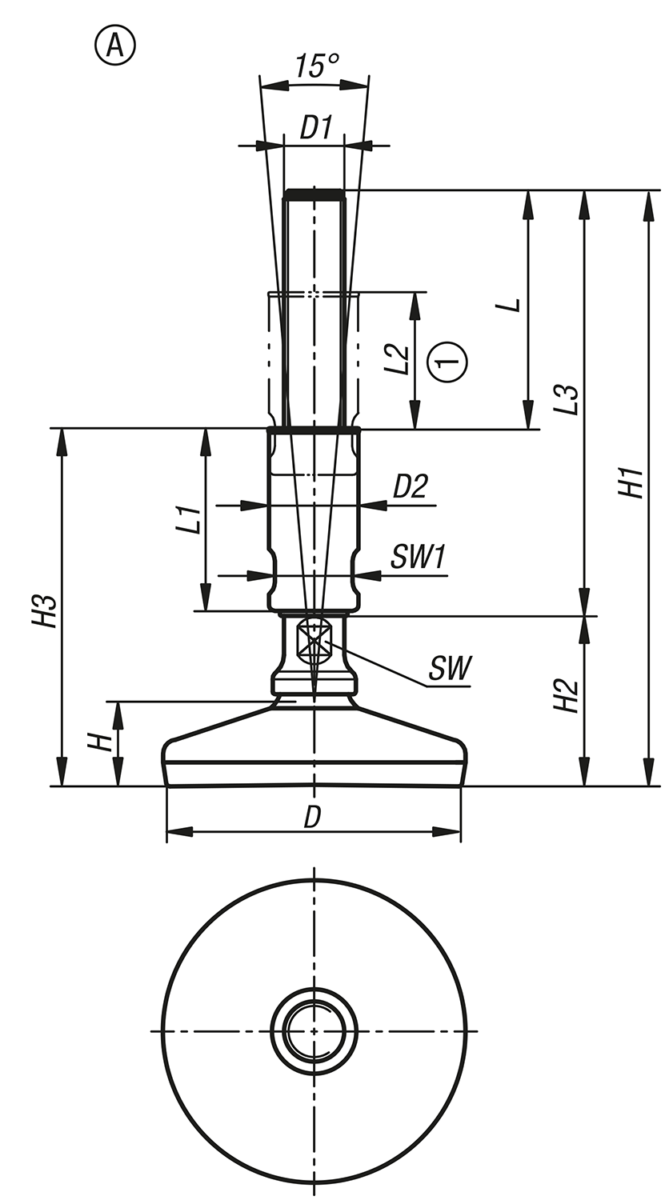

Pieds réglables Hygienic DESIGN, forme A

plus d'infos

Dessins

Pieds réglables Hygienic DESIGN, forme A

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	Charge admissible kN max. (contraintes statiques uniquement)	Prix
27791-05-106012X140	A	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	65,38 €
27791-05-106012X190	A	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	79,03 €
27791-05-106016X140	A	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	65,38 €
27791-05-106016X190	A	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	79,20 €
27791-05-108016X140	A	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	68,39 €
27791-05-108016X190	A	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	82,10 €
27791-05-108020X140	A	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	71,81 €
27791-05-108020X190	A	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	82,83 €
27791-05-108024X140	A	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	78,07 €
27791-05-108024X190	A	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	88,51 €
27791-05-110016X140	A	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	71,66 €
27791-05-110016X190	A	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	85,37 €
27791-05-110020X140	A	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	75,09 €
27791-05-110020X190	A	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	86,12 €
27791-05-110024X140	A	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	81,35 €
27791-05-110024X190	A	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	91,78 €
27791-05-112016X140	A	120	M16	24	32	200	60	121	79	60	45	140	13	20	30	81,20 €
27791-05-112016X190	A	120	M16	24	32	250	60	146	104	85	70	190	13	20	30	94,91 €
27791-05-112020X140	A	120	M20	30	32	200	60	121	79	60	45	140	17	26	30	84,62 €
27791-05-112020X190	A	120	M20	30	32	250	60	146	104	85	70	190	17	26	30	95,66 €
27791-05-112024X140	A	120	M24	35	32	200	60	121	79	60	45	140	20	30	30	90,89 €
27791-05-112024X190	A	120	M24	35	32	250	60	146	104	85	70	190	20	30	30	101,31 €

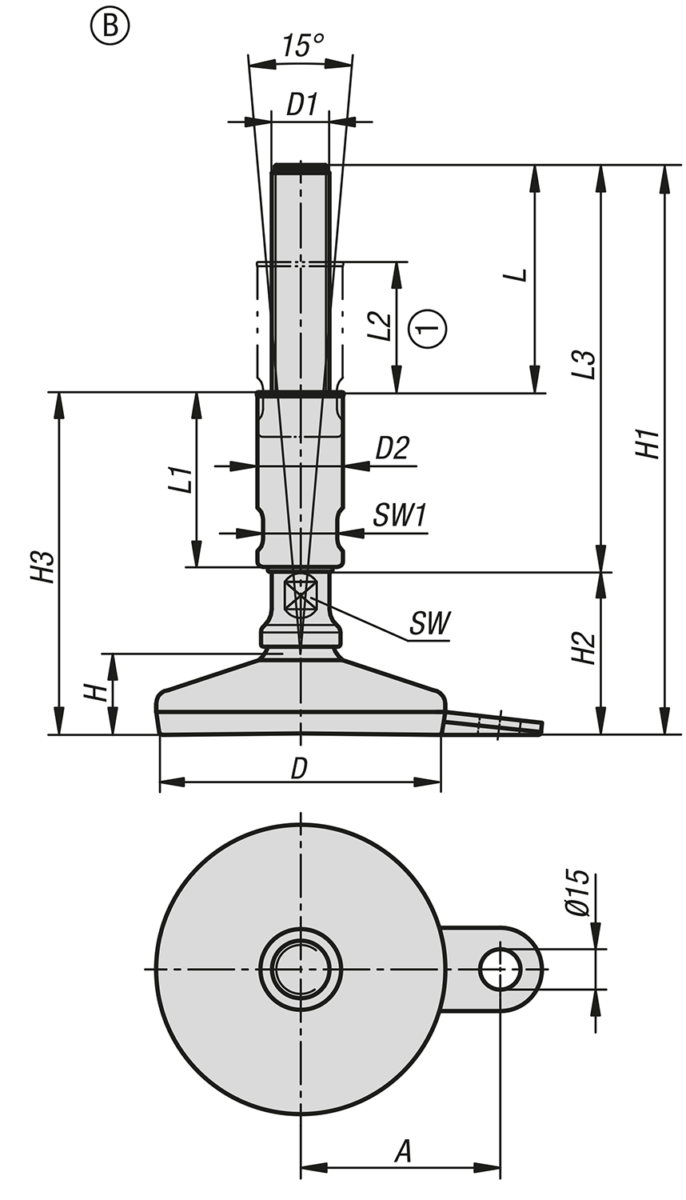

Pieds réglables Hygienic DESIGN, forme B

plus d'infos

Dessins

Pieds réglables Hygienic DESIGN, forme B

Sélection/filtre d'articles

Référence	Forme	A	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	Charge admissible kN max. (contraintes statiques uniquement)	Prix
27791-05-206012X140	B	45	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	69,31 €
27791-05-206012X190	B	45	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	82,95 €
27791-05-206016X140	B	45	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	69,31 €
27791-05-206016X190	B	45	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	83,11 €
27791-05-208016X140	B	54	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	71,66 €
27791-05-208016X190	B	54	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	85,37 €
27791-05-208020X140	B	54	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	75,09 €
27791-05-208020X190	B	54	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	86,12 €
27791-05-208024X140	B	54	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	81,35 €
27791-05-208024X190	B	54	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	91,78 €
27791-05-210016X140	B	69	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	75,85 €
27791-05-210016X190	B	69	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	89,55 €
27791-05-210020X140	B	69	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	79,26 €
27791-05-210020X190	B	69	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	90,30 €
27791-05-210024X140	B	69	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	85,54 €
27791-05-210024X190	B	69	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	95,95 €
