Bouchon fileté avec embase et six pans creux DIN 908

retour

Produits
- THE BIG GREEN BOOK
  - norelem actionne - Systèmes et composants pour la construction de machines et d'installations
    - Indicateurs de niveau d'huile Obturateurs Bouchons filetés Bouchons à évent Jauges d'huile Tubes de remplissage
      - Bouchon fileté avec embase et six pans creux DIN 908

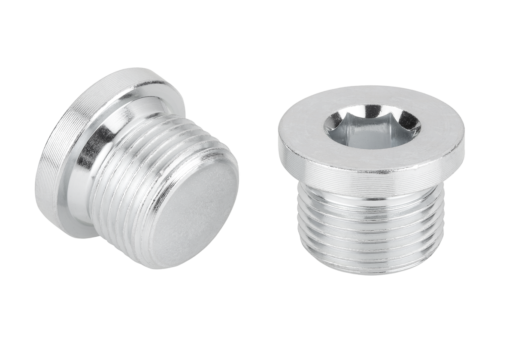

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Zingué.Nota :Bouchons filetés avec embase et six pans creux pour obturation de perçages avec taraudage cylindrique.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 28014 Bouchon fileté avec embase et six pans creux DIN 908

165 kB

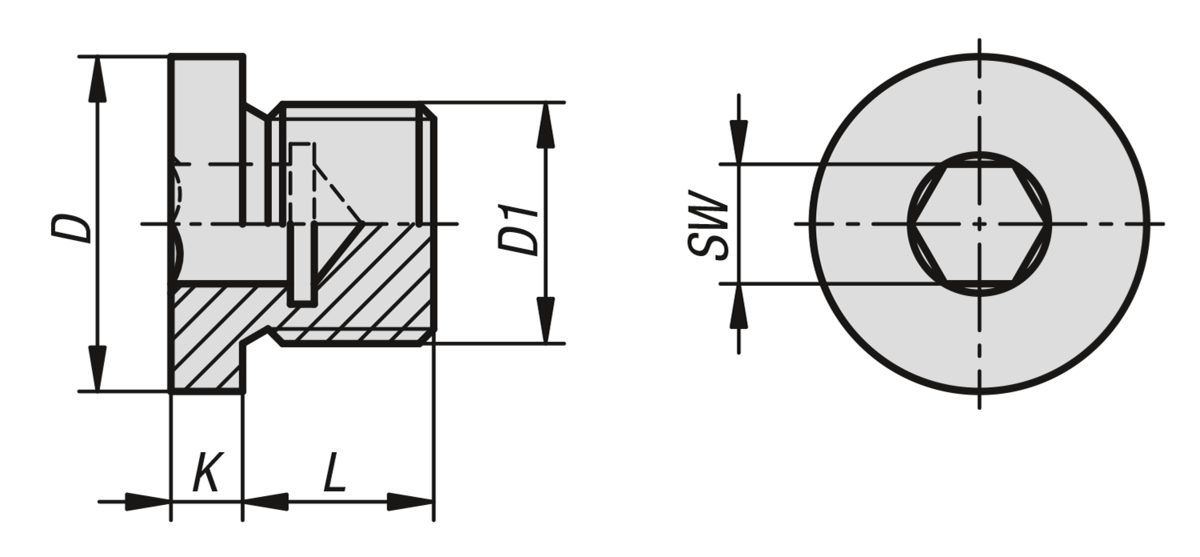

Dessins

Sélection/filtre d'articles

Référence	D	D1	K	L	SW	Prix
28014-100810	12	M8x1	3	8	4	0,29 €
28014-101010	14	M10X1	3	8	5	0,31 €
28014-101215	17	M12X1,5	3	12	6	0,47 €
28014-101415	19	M14X1,5	3	12	6	0,54 €
28014-101615	21	M16X1,5	3	12	8	0,67 €
28014-101815	23	M18X1,5	4	12	8	0,86 €
28014-102015	25	M20X1,5	4	14	10	1,10 €
28014-102215	27	M22X1,5	4	14	10	1,29 €
28014-102415	29	M24X1,5	4	14	12	1,48 €
28014-102615	31	M26X1,5	4	16	12	1,82 €
28014-102720	32	M27X2	4	16	12	1,97 €
28014-103015	36	M30X1,5	4	16	17	2,22 €
28014-103320	39	M33X2	5	16	17	2,73 €
28014-103615	42	M36X1,5	5	16	19	3,85 €
28014-104215	49	M42X1,5	5	16	22	5,45 €
28014-104220	49	M42X2	5	16	22	5,45 €
28014-104815	55	M48X1,5	5	16	24	8,04 €
28014-104820	55	M48X2	5	16	24	9,19 €
28014-10018	14	G1/8	3	8	5	0,31 €
28014-10014	18	G1/4	3	12	6	0,52 €
28014-10038	22	G3/8	3	12	8	0,75 €
28014-10012	26	G1/2	4	14	10	1,15 €
28014-10034	32	G3/4	4	16	12	1,96 €
28014-10100	39	G1	5	16	17	2,63 €
28014-10114	49	G1 1/4	5	16	22	5,42 €
28014-10112	55	G1 1/2	5	16	24	9,09 €
