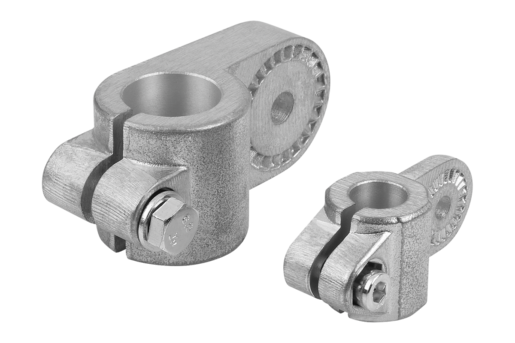

        Brides à patte en aluminium, avec denture intérieure

Description de l'article/illustrations du produit

DescriptionMatière :Fonte d'aluminium.
Vis de serrage avec écrou, acier.Finition :Polie.
Vis de serrage avec écrou zingué.Nota :Les brides à patte avec denture intérieure peuvent être assemblées avec des brides à patte avec denture extérieure (29026) pour former une articulation.

Couple max. pour le serrage des vis de fixation :
M6 : 10 Nm.
M8 : 25 Nm.
M10 : 50 Nm.Sur demande :Manettes indexables pour fixation.Accessoires :- Écrou H DIN 985
- Vis H DIN 933
- Vis CHC DIN 6912Indication de dessin :

1) Denture 15°

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 29028 Brides à patte en aluminium, avec denture intérieure

328 kB

Dessins

Sélection/filtre d'articles

Référence	A	C	D	E	G	H	K	L	P	S	F kN	Mb (Nm)	Mv (Nm)	Prix
29028-512	12,1	10,5	7,5	30	26	27	56	64,5	21	M6	2,7	38	15	14,05 €
29028-514	14,1	10,5	7,5	30	26	27	56	64,5	21	M6	2,7	38	15	14,05 €
29028-516	16,1	10,5	7,5	30	26	27	56	64,5	21	M6	2,7	38	15	14,05 €
29028-518	18,1	10,5	7,5	30	26	27	56	64,5	21	M6	2,7	38	15	14,05 €
29028-520	20	16	9	40	40	43	85	93	33	M8	6	133	85	14,86 €
29028-525	25,1	16	9	40	40	43	85	93	33	M8	6	133	85	14,86 €
29028-530	30,1	16	9	40	40	43	85	93	33	M8	6	133	85	14,86 €
29028-540	40,2	22	11	56	56	60	116	128	48	M10	5,8	264	138	24,81 €
