Brides de pied en aluminium, avec denture intérieure

29030

Brides de pied en aluminium, avec denture intérieure

Produits
- THE BIG GREEN BOOK
  - norelem actionne - Systèmes et composants pour la construction de machines et d'installations
    - Assemblages de tubes Brides Eléments de bridage Tubes Systèmes à colonnes
      - Système d'assemblage de tube

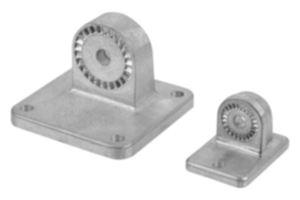

        Brides de pied en aluminium, avec denture intérieure

Description de l'article/illustrations du produit

DescriptionMatière :Fonte d'aluminium.
Vis de serrage avec écrou, acier.Finition :Polie.
Vis de serrage avec écrou zingué.Nota :Les brides à patte avec denture intérieure peuvent être assemblées avec des brides à patte avec denture extérieure (29026) pour former une articulation.

Couple max. pour le serrage des vis de fixation :
M6 : 10 Nm.
M8 : 25 Nm.
M10 : 50 Nm.Sur demande :Manettes indexables pour fixation.Accessoires :- Écrou H DIN 985
- Vis H DIN 933
- Vis CHC DIN 6912Indication de dessin :

1) Denture 15°

Caractéristiques :

RoHS

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 29030 Brides de pied en aluminium, avec denture intérieure

Dessins

Brides de pied en aluminium, avec denture intérieure

Sélection/filtre d'articles

Référence	A	C	D	E	G	H	K	L	M	N	S	CAO	Acc.	Prix	Commander
29030-518	5,3 (2x)	13	7	25	50	35	38	32,5	20	5	M6			14,05 €
29030-530	6,5 (4x)	16	9	40	75	75	57	52,5	33	7,5	M8			14,86 €
29030-540	8,5 (4x)	22	11	56	100	100	76	72	44	10	M10			24,81 €
