        Doigt d’indexage sans collerette, pouces
        Doigts d’indexage sans collerette, forme G, pouces

Description de l'article/illustrations du produit

DescriptionMatière :Finition acier :
Doigt d'indexage trempé :
Classe de résistance 5.8.

Finition inox :
Doigt d'indexage trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4034.

Doigt d'indexage non trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4305.

Bouton de manœuvre thermoplastique gris foncé.Finition :Finition acier :
Doigt d'indexage trempé, rectifié et bruni.

Finition inox :
Doigt d'indexage trempé, rectifié et naturel.
Doigt d'indexage non trempé, rectifié et naturel.Nota :Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Le déblocage du doigt d’indexage s'obtient en tirant sur le bouton. Une clé de vissage peut être fournie pour visser le doigt d’indexage. Cet accessoire se place sur le corps de manière à ce que les goupilles s'enclenchent dans les fentes.Sur demande :Finitions spéciales.Accessoires :Entretoise 03089Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03093_G inch Doigts d'indexage sans collerette, forme G, pouces

146 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Surface corps	D	D1	D2	L	L1	L2	Course S	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Référence Clé de vissage	Prix
03093-1903AJ	G	acier	traitée	3	1/4-28	14	31,5	17	11	3,5	0,8	4,5	10	03094-99	10,10 €
03093-1004AK	G	acier	traitée	4	5/16-24	18	38,5	21	13,5	4	1,3	6	12	03094-90	9,56 €
03093-1105AL	G	acier	traitée	5	3/8-24	21	43,5	24	14,5	5	1,3	5	12	03094-91	9,10 €
03093-1206A5	G	acier	traitée	6	1/2-13	25	51,7	28	17,7	6	1,8	6	14	03094-92	9,77 €
03093-1308A6	G	acier	traitée	8	5/8-11	33	68	36	24	8	2,3	15	35	03094-93	11,48 €
03093-1410A7	G	acier	traitée	10	3/4-10	33	74	40	24	10	2,8	15	34	03094-94	17,04 €
03093-1412AO	G	acier	traitée	12	3/4-16	33	78	42	24	12	2,8	15	39	03094-94	18,78 €
03093-1516A8	G	acier	traitée	16	1-8	40	96	50	30	16	3,2	20	46	03094-95	21,28 €
03093-01903AJ	G	acier inoxydable	traitée	3	1/4-28	14	31,5	17	11	3,5	0,8	4,5	10	03094-99	17,05 €
03093-01004AK	G	acier inoxydable	traitée	4	5/16-24	18	38,5	21	13,5	4	1,3	6	12	03094-90	16,26 €
03093-01105AL	G	acier inoxydable	traitée	5	3/8-24	21	43,5	24	14,5	5	1,3	5	12	03094-91	15,47 €
03093-01206A5	G	acier inoxydable	traitée	6	1/2-13	25	51,7	28	17,7	6	1,8	6	14	03094-92	17,16 €
03093-01308A6	G	acier inoxydable	traitée	8	5/8-11	33	68	36	24	8	2,3	15	35	03094-93	20,38 €
03093-01410A7	G	acier inoxydable	traitée	10	3/4-10	33	74	40	24	10	2,8	15	34	03094-94	30,75 €
03093-01412AO	G	acier inoxydable	traitée	12	3/4-16	33	78	42	24	12	2,8	15	39	03094-94	33,90 €
03093-01516A8	G	acier inoxydable	traitée	16	1-8	40	96	50	30	16	3,2	20	46	03094-95	38,46 €
03093-11903AJ	G	acier inoxydable	non traité	3	1/4-28	14	31,5	17	11	3,5	0,8	4,5	10	03094-99	17,05 €
03093-11004AK	G	acier inoxydable	non traité	4	5/16-24	18	38,5	21	13,5	4	1,3	6	12	03094-90	16,26 €
03093-11105AL	G	acier inoxydable	non traité	5	3/8-24	21	43,5	24	14,5	5	1,3	5	12	03094-91	15,47 €
03093-11206A5	G	acier inoxydable	non traité	6	1/2-13	25	51,7	28	17,7	6	1,8	6	14	03094-92	17,16 €
03093-11308A6	G	acier inoxydable	non traité	8	5/8-11	33	68	36	24	8	2,3	15	35	03094-93	20,38 €
03093-11410A7	G	acier inoxydable	non traité	10	3/4-10	33	74	40	24	10	2,8	15	34	03094-94	30,75 €
03093-11412AO	G	acier inoxydable	non traité	12	3/4-16	33	78	42	24	12	2,8	15	39	03094-94	33,90 €
03093-11516A8	G	acier inoxydable	non traité	16	1-8	40	96	50	30	16	3,2	20	46	03094-95	38,46 €

Autres articles de cette catégorie

03093_H inch

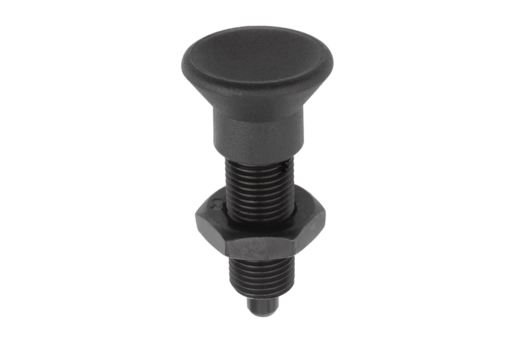

Doigts d'indexage sans collerette, Forme H, pouces
