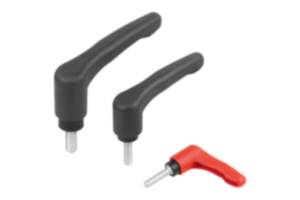

        Manette indexable ECO en plastique avec filetage, pouces

Description de l'article/illustrations du produit

DescriptionMatière :Levier de poignée et insert en thermoplastique renforcé.
Tige filetée en acier.Finition :Acier zingué passivé bleuMode d'emploi :Le levier de la poignée est engagé à l'état non actionné au moyen d'une couronne dentée, ce qui permet de fixer ou de libérer le filetage. En appuyant sur le levier de la poignée, celui-ci peut être repositionné et réengagé dans la couronne dentée grâce à la force du ressort.Sur demande :Finitions spéciales.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06613-04 inch Manette indexable ECO en plastique avec filetage, pouces

247 kB

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Nombre de dents	Prix
06613-04-1AE1X10	gris foncé RAL 7021	8-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3,19 €
06613-04-1AE1X20	gris foncé RAL 7021	8-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3,19 €
06613-04-1A11X10	gris foncé RAL 7021	10-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3,19 €
06613-04-1A11X20	gris foncé RAL 7021	10-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3,19 €
06613-04-2A11X20	gris foncé RAL 7021	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,75 €
06613-04-2A11X30	gris foncé RAL 7021	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,75 €
06613-04-2A11X40	gris foncé RAL 7021	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,80 €
06613-04-2A21X20	gris foncé RAL 7021	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,75 €
06613-04-2A21X30	gris foncé RAL 7021	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,75 €
06613-04-2A21X40	gris foncé RAL 7021	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,80 €
06613-04-2A31X20	gris foncé RAL 7021	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,75 €
06613-04-2A31X30	gris foncé RAL 7021	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,75 €
06613-04-2A31X40	gris foncé RAL 7021	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,80 €
06613-04-3A31X20	gris foncé RAL 7021	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	4,75 €
06613-04-3A31X40	gris foncé RAL 7021	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	4,98 €
06613-04-3A31X60	gris foncé RAL 7021	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	4,98 €
06613-04-3A41X20	gris foncé RAL 7021	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	4,75 €
06613-04-3A41X40	gris foncé RAL 7021	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	4,98 €
06613-04-3A41X60	gris foncé RAL 7021	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	4,98 €
06613-04-1AE84X10	rouge traffic RAL 3020	8-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3,19 €
06613-04-1AE84X20	rouge traffic RAL 3020	8-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3,19 €
06613-04-1A184X10	rouge traffic RAL 3020	10-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3,19 €
06613-04-1A184X20	rouge traffic RAL 3020	10-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3,19 €
06613-04-2A184X20	rouge traffic RAL 3020	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,75 €
06613-04-2A184X30	rouge traffic RAL 3020	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,75 €
06613-04-2A184X40	rouge traffic RAL 3020	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,80 €
06613-04-2A284X20	rouge traffic RAL 3020	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,75 €
06613-04-2A284X30	rouge traffic RAL 3020	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,75 €
06613-04-2A284X40	rouge traffic RAL 3020	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,80 €
06613-04-2A384X20	rouge traffic RAL 3020	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,75 €
06613-04-2A384X30	rouge traffic RAL 3020	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,75 €
06613-04-2A384X40	rouge traffic RAL 3020	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,80 €
06613-04-3A384X20	rouge traffic RAL 3020	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	4,75 €
06613-04-3A384X40	rouge traffic RAL 3020	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	4,98 €
06613-04-3A384X60	rouge traffic RAL 3020	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	4,98 €
06613-04-3A484X20	rouge traffic RAL 3020	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	4,75 €
06613-04-3A484X40	rouge traffic RAL 3020	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	4,98 €
06613-04-3A484X60	rouge traffic RAL 3020	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	4,98 €
