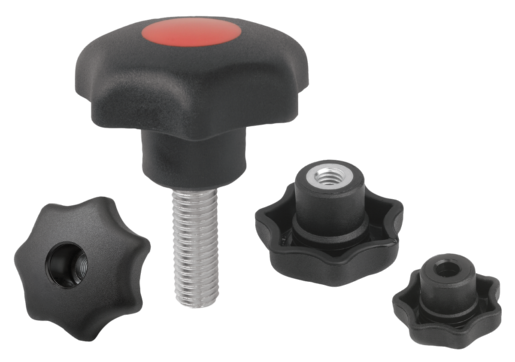

        Boutons étoile similaires à DIN 6336, pouces

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Thermoplastique noir.
Insert ou tige filetée en acier.Finition :Insert ou tige filetée zinguée passivée bleuNota :Pour la gamme en pouces, la dimension D est indiquée en pouces, toutes les autres dimensions étant en mm.Sur demande :D’autres coloris ou marquages, tels que logos d’entreprise ou symboles.Indication de dessin :

Forme D : insert taraudé, sans pastille
Forme G : sans insert
Forme H : avec insert lisse
Forme K : insert taraudé, avec pastille
Forme L : tige filetée

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06220 inch Boutons étoile similaires à DIN 6336, pouces

238 kB

Dessins (aperçu complet)

Bouton étoile similaire à DIN 6336, taraudage, sans pastille, forme D, pouces

plus d'infos

Dessins

Bouton étoile similaire à DIN 6336, taraudage, sans pastille, forme D, pouces

Sélection/filtre d'articles

Référence	Forme	D	D1	D8	H	H3	T	Prix
06220-5AE	D	8-32	25	12	16	8	10	1,64 €
06220-5A1	D	10-32	25	12	16	8	10	1,64 €
06220-5A21	D	1/4-20	25	12	16	8	10	1,64 €
06220-5A11	D	10-32	32	14	20	10	10	1,74 €
06220-5A2	D	1/4-20	32	14	20	10	10	1,74 €
06220-5A3	D	5/16-18	40	18	25	13	14	1,97 €
06220-5A41	D	3/8-16	40	18	25	13	14	1,97 €
06220-5A31	D	5/16-18	50	22	32	17	14	3,12 €
06220-5A4	D	3/8-16	50	22	32	17	14	3,12 €
06220-5A51	D	1/2-13	50	22	32	17	18	3,12 €
06220-5A42	D	3/8-16	63	26	40	21	14	5,53 €
06220-5A5	D	1/2-13	63	26	40	21	18	5,53 €
06220-5A6	D	5/8-11	63	26	40	21	18	7,92 €

Bouton étoile similaire à DIN 6336, sans insert avec trou lisse, forme G, pouces

plus d'infos

Dessins

Bouton étoile similaire à DIN 6336, sans insert avec trou lisse, forme G, pouces

Sélection/filtre d'articles

Référence	Forme	Couleur capsule	D	D1	D8	H	H3	T	Prix
06220-3CL	G	noir	0,188	25	12	16	8	10	0,78 €
06220-3CL5	G	gris clair RAL 7035	0,188	25	12	16	8	10	0,78 €
06220-3CL6	G	rouge traffic RAL 3020	0,188	25	12	16	8	10	0,78 €
06220-3CL7	G	jaune colza RAL 1021	0,188	25	12	16	8	10	0,78 €
06220-3CM	G	noir	0,25	32	14	20	10	10	0,94 €
06220-3CM5	G	gris clair RAL 7035	0,25	32	14	20	10	10	0,94 €
06220-3CM6	G	rouge traffic RAL 3020	0,25	32	14	20	10	10	0,94 €
06220-3CM7	G	jaune colza RAL 1021	0,25	32	14	20	10	10	0,94 €
06220-3CN	G	noir	0,312	40	18	25	13	14	1,30 €
06220-3CN5	G	gris clair RAL 7035	0,312	40	18	25	13	14	1,30 €
06220-3CN6	G	rouge traffic RAL 3020	0,312	40	18	25	13	14	1,30 €
06220-3CN7	G	jaune colza RAL 1021	0,312	40	18	25	13	14	1,30 €
06220-3CO	G	noir	0,375	50	22	32	17	14	1,78 €
06220-3CO5	G	gris clair RAL 7035	0,375	50	22	32	17	14	1,78 €
06220-3CO6	G	rouge traffic RAL 3020	0,375	50	22	32	17	14	1,78 €
06220-3CO7	G	jaune colza RAL 1021	0,375	50	22	32	17	14	1,78 €
06220-3CP	G	noir	0,5	63	26	40	21	18	2,64 €
06220-3CP5	G	gris clair RAL 7035	0,5	63	26	40	21	18	2,64 €
06220-3CP6	G	rouge traffic RAL 3020	0,5	63	26	40	21	18	2,64 €
06220-3CP7	G	jaune colza RAL 1021	0,5	63	26	40	21	18	2,64 €

Bouton étoile similaire à DIN 6336, avec insert lisse, forme H, pouces

plus d'infos

Dessins

Bouton étoile similaire à DIN 6336, avec insert lisse, forme H, pouces

Sélection/filtre d'articles

Référence	Forme	Couleur capsule	D	D1	D8	H	H3	T	Prix
06220-1CL	H	noir	0,188	25	12	16	8	10	1,79 €
06220-1CL5	H	gris clair RAL 7035	0,188	25	12	16	8	10	1,79 €
06220-1CL6	H	rouge traffic RAL 3020	0,188	25	12	16	8	10	1,79 €
06220-1CL7	H	jaune colza RAL 1021	0,188	25	12	16	8	10	1,79 €
06220-1CM	H	noir	0,25	32	14	20	10	10	1,89 €
06220-1CM5	H	gris clair RAL 7035	0,25	32	14	20	10	10	1,89 €
06220-1CM6	H	rouge traffic RAL 3020	0,25	32	14	20	10	10	1,89 €
06220-1CM7	H	jaune colza RAL 1021	0,25	32	14	20	10	10	1,89 €
06220-1CN	H	noir	0,312	40	18	25	13	14	2,17 €
06220-1CN5	H	gris clair RAL 7035	0,312	40	18	25	13	14	2,17 €
06220-1CN6	H	rouge traffic RAL 3020	0,312	40	18	25	13	14	2,17 €
06220-1CN7	H	jaune colza RAL 1021	0,312	40	18	25	13	14	2,17 €
06220-1CO	H	noir	0,375	50	22	32	17	14	3,35 €
06220-1CO5	H	gris clair RAL 7035	0,375	50	22	32	17	14	3,36 €
06220-1CO6	H	rouge traffic RAL 3020	0,375	50	22	32	17	14	3,36 €
06220-1CO7	H	jaune colza RAL 1021	0,375	50	22	32	17	14	3,36 €
06220-1CO1	H	noir	0,375	63	26	40	21	14	5,93 €
06220-1CO15	H	gris clair RAL 7035	0,375	63	26	40	21	14	5,93 €
06220-1CO16	H	rouge traffic RAL 3020	0,375	63	26	40	21	14	5,93 €
06220-1CO17	H	jaune colza RAL 1021	0,375	63	26	40	21	14	5,93 €
06220-1CP	H	noir	0,5	63	26	40	21	18	5,93 €
06220-1CP5	H	gris clair RAL 7035	0,5	63	26	40	21	18	5,93 €
06220-1CP6	H	rouge traffic RAL 3020	0,5	63	26	40	21	18	5,93 €
06220-1CP7	H	jaune colza RAL 1021	0,5	63	26	40	21	18	5,93 €

Bouton étoile similaire à DIN 6336, taraudage, avec pastille, forme K, pouces

plus d'infos

Dessins

Bouton étoile similaire à DIN 6336, taraudage, avec pastille, forme K, pouces

Sélection/filtre d'articles

Référence	Forme	Couleur capsule	D	D1	D8	H	H3	T	Prix
06220-2AE	K	noir	8-32	25	12	16	8	10	1,79 €
06220-2AE5	K	gris clair RAL 7035	8-32	25	12	16	8	10	1,79 €
06220-2AE6	K	rouge traffic RAL 3020	8-32	25	12	16	8	10	1,79 €
06220-2AE7	K	jaune colza RAL 1021	8-32	25	12	16	8	10	1,79 €
06220-2A1	K	noir	10-32	25	12	16	8	10	1,79 €
06220-2A15	K	gris clair RAL 7035	10-32	25	12	16	8	10	1,79 €
06220-2A16	K	rouge traffic RAL 3020	10-32	25	12	16	8	10	1,79 €
06220-2A17	K	jaune colza RAL 1021	10-32	25	12	16	8	10	1,79 €
06220-2A21	K	noir	1/4-20	25	12	16	8	10	1,79 €
06220-2A215	K	gris clair RAL 7035	1/4-20	25	12	16	8	10	1,79 €
06220-2A216	K	rouge traffic RAL 3020	1/4-20	25	12	16	8	10	1,79 €
06220-2A217	K	jaune colza RAL 1021	1/4-20	25	12	16	8	10	1,79 €
06220-2A11	K	noir	10-32	32	14	20	10	10	1,89 €
06220-2A115	K	gris clair RAL 7035	10-32	32	14	20	10	10	1,89 €
06220-2A116	K	rouge traffic RAL 3020	10-32	32	14	20	10	10	1,89 €
06220-2A117	K	jaune colza RAL 1021	10-32	32	14	20	10	10	1,89 €
06220-2A2	K	noir	1/4-20	32	14	20	10	10	1,89 €
06220-2A25	K	gris clair RAL 7035	1/4-20	32	14	20	10	10	1,89 €
06220-2A26	K	rouge traffic RAL 3020	1/4-20	32	14	20	10	10	1,89 €
06220-2A27	K	jaune colza RAL 1021	1/4-20	32	14	20	10	10	1,89 €
06220-2A3	K	noir	5/16-18	40	18	25	13	14	2,16 €
06220-2A35	K	gris clair RAL 7035	5/16-18	40	18	25	13	14	2,16 €
06220-2A36	K	rouge traffic RAL 3020	5/16-18	40	18	25	13	14	2,16 €
06220-2A37	K	jaune colza RAL 1021	5/16-18	40	18	25	13	14	2,16 €
06220-2A41	K	noir	3/8-16	40	18	25	13	14	2,16 €
06220-2A415	K	gris clair RAL 7035	3/8-16	40	18	25	13	14	2,16 €
06220-2A416	K	rouge traffic RAL 3020	3/8-16	40	18	25	13	14	2,16 €
06220-2A417	K	jaune colza RAL 1021	3/8-16	40	18	25	13	14	2,16 €
06220-2A31	K	noir	5/16-18	50	22	32	17	14	3,34 €
06220-2A315	K	gris clair RAL 7035	5/16-18	50	22	32	17	14	3,34 €
06220-2A316	K	rouge traffic RAL 3020	5/16-18	50	22	32	17	14	3,34 €
06220-2A317	K	jaune colza RAL 1021	5/16-18	50	22	32	17	14	3,34 €
06220-2A4	K	noir	3/8-16	50	22	32	17	14	3,34 €
06220-2A45	K	gris clair RAL 7035	3/8-16	50	22	32	17	14	3,34 €
06220-2A46	K	rouge traffic RAL 3020	3/8-16	50	22	32	17	14	3,34 €
06220-2A47	K	jaune colza RAL 1021	3/8-16	50	22	32	17	14	3,34 €
06220-2A51	K	noir	1/2-13	50	22	32	17	18	3,34 €
06220-2A515	K	gris clair RAL 7035	1/2-13	50	22	32	17	18	3,34 €
06220-2A516	K	rouge traffic RAL 3020	1/2-13	50	22	32	17	18	3,34 €
06220-2A517	K	jaune colza RAL 1021	1/2-13	50	22	32	17	18	3,34 €
06220-2A42	K	noir	3/8-16	63	26	40	21	14	5,91 €
06220-2A425	K	gris clair RAL 7035	3/8-16	63	26	40	21	14	5,91 €
06220-2A426	K	rouge traffic RAL 3020	3/8-16	63	26	40	21	14	5,91 €
06220-2A427	K	jaune colza RAL 1021	3/8-16	63	26	40	21	14	5,91 €
06220-2A5	K	noir	1/2-13	63	26	40	21	18	5,91 €
06220-2A55	K	gris clair RAL 7035	1/2-13	63	26	40	21	18	5,91 €
06220-2A56	K	rouge traffic RAL 3020	1/2-13	63	26	40	21	18	5,91 €
06220-2A57	K	jaune colza RAL 1021	1/2-13	63	26	40	21	18	5,91 €
06220-2A6	K	noir	5/8-11	63	26	40	21	18	8,55 €
06220-2A65	K	gris clair RAL 7035	5/8-11	63	26	40	21	18	8,55 €
06220-2A66	K	rouge traffic RAL 3020	5/8-11	63	26	40	21	18	8,55 €
06220-2A67	K	jaune colza RAL 1021	5/8-11	63	26	40	21	18	8,55 €

Bouton étoile similaire à DIN 6336, filetage, forme L, pouces

plus d'infos

Dessins

Bouton étoile similaire à DIN 6336, filetage, forme L, pouces

Sélection/filtre d'articles

Référence	Forme	Couleur capsule	D	D1	D8	H	H3	L	Prix
06220-4A517X60	L	jaune colza RAL 1021	1/2-13	63	26	40	21	60	8,16 €
06220-4A51X60	L	noir	1/2-13	63	26	40	21	60	8,16 €
06220-4A516X60	L	rouge traffic RAL 3020	1/2-13	63	26	40	21	60	8,16 €
06220-4A515X60	L	gris clair RAL 7035	1/2-13	63	26	40	21	60	8,16 €
06220-4A1X10	L	noir	10-32	25	12	16	8	10	1,47 €
06220-4A15X10	L	gris clair RAL 7035	10-32	25	12	16	8	10	1,47 €
06220-4A16X10	L	rouge traffic RAL 3020	10-32	25	12	16	8	10	1,47 €
06220-4A17X10	L	jaune colza RAL 1021	10-32	25	12	16	8	10	1,47 €
06220-4A1X20	L	noir	10-32	25	12	16	8	20	1,47 €
06220-4A15X20	L	gris clair RAL 7035	10-32	25	12	16	8	20	1,47 €
06220-4A16X20	L	rouge traffic RAL 3020	10-32	25	12	16	8	20	1,47 €
06220-4A17X20	L	jaune colza RAL 1021	10-32	25	12	16	8	20	1,47 €
06220-4A2X20	L	noir	1/4-20	25	12	16	8	20	1,47 €
06220-4A25X20	L	gris clair RAL 7035	1/4-20	25	12	16	8	20	1,47 €
06220-4A26X20	L	rouge traffic RAL 3020	1/4-20	25	12	16	8	20	1,47 €
06220-4A27X20	L	jaune colza RAL 1021	1/4-20	25	12	16	8	20	1,47 €
06220-4A2X30	L	noir	1/4-20	25	12	16	8	30	1,54 €
06220-4A25X30	L	gris clair RAL 7035	1/4-20	25	12	16	8	30	1,54 €
06220-4A26X30	L	rouge traffic RAL 3020	1/4-20	25	12	16	8	30	1,54 €
06220-4A27X30	L	jaune colza RAL 1021	1/4-20	25	12	16	8	30	1,54 €
06220-4A21X20	L	noir	1/4-20	32	14	20	10	20	1,81 €
06220-4A215X20	L	gris clair RAL 7035	1/4-20	32	14	20	10	20	1,81 €
06220-4A216X20	L	rouge traffic RAL 3020	1/4-20	32	14	20	10	20	1,81 €
06220-4A217X20	L	jaune colza RAL 1021	1/4-20	32	14	20	10	20	1,81 €
06220-4A21X30	L	noir	1/4-20	32	14	20	10	30	1,87 €
06220-4A215X30	L	gris clair RAL 7035	1/4-20	32	14	20	10	30	1,87 €
06220-4A216X30	L	rouge traffic RAL 3020	1/4-20	32	14	20	10	30	1,87 €
06220-4A217X30	L	jaune colza RAL 1021	1/4-20	32	14	20	10	30	1,87 €
06220-4A3X20	L	noir	5/16-18	32	14	20	10	20	1,81 €
06220-4A35X20	L	gris clair RAL 7035	5/16-18	32	14	20	10	20	1,81 €
06220-4A36X20	L	rouge traffic RAL 3020	5/16-18	32	14	20	10	20	1,81 €
06220-4A37X20	L	jaune colza RAL 1021	5/16-18	32	14	20	10	20	1,81 €
06220-4A3X40	L	noir	5/16-18	32	14	20	10	40	1,93 €
06220-4A35X40	L	gris clair RAL 7035	5/16-18	32	14	20	10	40	1,93 €
06220-4A36X40	L	rouge traffic RAL 3020	5/16-18	32	14	20	10	40	1,93 €
06220-4A37X40	L	jaune colza RAL 1021	5/16-18	32	14	20	10	40	1,93 €
06220-4A31X20	L	noir	5/16-18	40	18	25	13	20	2,81 €
06220-4A315X20	L	gris clair RAL 7035	5/16-18	40	18	25	13	20	2,81 €
06220-4A316X20	L	rouge traffic RAL 3020	5/16-18	40	18	25	13	20	2,81 €
06220-4A317X20	L	jaune colza RAL 1021	5/16-18	40	18	25	13	20	2,81 €
06220-4A31X40	L	noir	5/16-18	40	18	25	13	40	3,06 €
06220-4A315X40	L	gris clair RAL 7035	5/16-18	40	18	25	13	40	3,06 €
06220-4A316X40	L	rouge traffic RAL 3020	5/16-18	40	18	25	13	40	3,06 €
06220-4A317X40	L	jaune colza RAL 1021	5/16-18	40	18	25	13	40	3,06 €
06220-4A4X20	L	noir	3/8-16	40	18	25	13	20	2,81 €
06220-4A45X20	L	gris clair RAL 7035	3/8-16	40	18	25	13	20	2,81 €
06220-4A46X20	L	rouge traffic RAL 3020	3/8-16	40	18	25	13	20	2,81 €
06220-4A47X20	L	jaune colza RAL 1021	3/8-16	40	18	25	13	20	2,81 €
06220-4A4X40	L	noir	3/8-16	40	18	25	13	40	3,06 €
06220-4A45X40	L	gris clair RAL 7035	3/8-16	40	18	25	13	40	3,06 €
06220-4A46X40	L	rouge traffic RAL 3020	3/8-16	40	18	25	13	40	3,06 €
06220-4A47X40	L	jaune colza RAL 1021	3/8-16	40	18	25	13	40	3,06 €
06220-4A41X20	L	noir	3/8-16	50	22	32	17	20	4,56 €
06220-4A415X20	L	gris clair RAL 7035	3/8-16	50	22	32	17	20	4,56 €
06220-4A416X20	L	rouge traffic RAL 3020	3/8-16	50	22	32	17	20	4,56 €
06220-4A417X20	L	jaune colza RAL 1021	3/8-16	50	22	32	17	20	4,56 €
06220-4A41X40	L	noir	3/8-16	50	22	32	17	40	5,07 €
06220-4A415X40	L	gris clair RAL 7035	3/8-16	50	22	32	17	40	5,07 €
06220-4A416X40	L	rouge traffic RAL 3020	3/8-16	50	22	32	17	40	5,07 €
06220-4A417X40	L	jaune colza RAL 1021	3/8-16	50	22	32	17	40	5,07 €
06220-4A5X30	L	noir	1/2-13	50	22	32	17	30	4,70 €
06220-4A55X30	L	gris clair RAL 7035	1/2-13	50	22	32	17	30	4,70 €
06220-4A56X30	L	rouge traffic RAL 3020	1/2-13	50	22	32	17	30	4,70 €
06220-4A57X30	L	jaune colza RAL 1021	1/2-13	50	22	32	17	30	4,70 €
06220-4A5X60	L	noir	1/2-13	50	22	32	17	60	5,78 €
06220-4A55X60	L	gris clair RAL 7035	1/2-13	50	22	32	17	60	5,78 €
06220-4A56X60	L	rouge traffic RAL 3020	1/2-13	50	22	32	17	60	5,78 €
06220-4A57X60	L	jaune colza RAL 1021	1/2-13	50	22	32	17	60	5,78 €
06220-4A42X20	L	noir	3/8-16	63	26	40	21	20	6,69 €
06220-4A425X20	L	gris clair RAL 7035	3/8-16	63	26	40	21	20	6,69 €
06220-4A426X20	L	rouge traffic RAL 3020	3/8-16	63	26	40	21	20	6,69 €
06220-4A427X20	L	jaune colza RAL 1021	3/8-16	63	26	40	21	20	6,69 €
06220-4A42X40	L	noir	3/8-16	63	26	40	21	40	7,40 €
06220-4A425X40	L	gris clair RAL 7035	3/8-16	63	26	40	21	40	7,40 €
06220-4A426X40	L	rouge traffic RAL 3020	3/8-16	63	26	40	21	40	7,40 €
06220-4A427X40	L	jaune colza RAL 1021	3/8-16	63	26	40	21	40	7,40 €
06220-4A51X30	L	noir	1/2-13	63	26	40	21	30	6,80 €
06220-4A515X30	L	gris clair RAL 7035	1/2-13	63	26	40	21	30	6,80 €
06220-4A516X30	L	rouge traffic RAL 3020	1/2-13	63	26	40	21	30	6,80 €
06220-4A517X30	L	jaune colza RAL 1021	1/2-13	63	26	40	21	30	6,80 €
