        Bride de pied en aluminium, pouces

Description de l'article/illustrations du produit

DescriptionMatière :Fonte d'aluminium.
Vis à tête cylindrique DIN 7984 et écrou hexagonal DIN 985, acier.Finition :Tribofinition.
Vis à tête cylindrique et écrou hexagonal zingués.Nota :Les dimensions A sont en pouces, toutes les autres dimensions sont en mm.Sur demande :Manettes indexables pour fixation.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 29010 inch Bride de pied en aluminium, pouces

780 kB

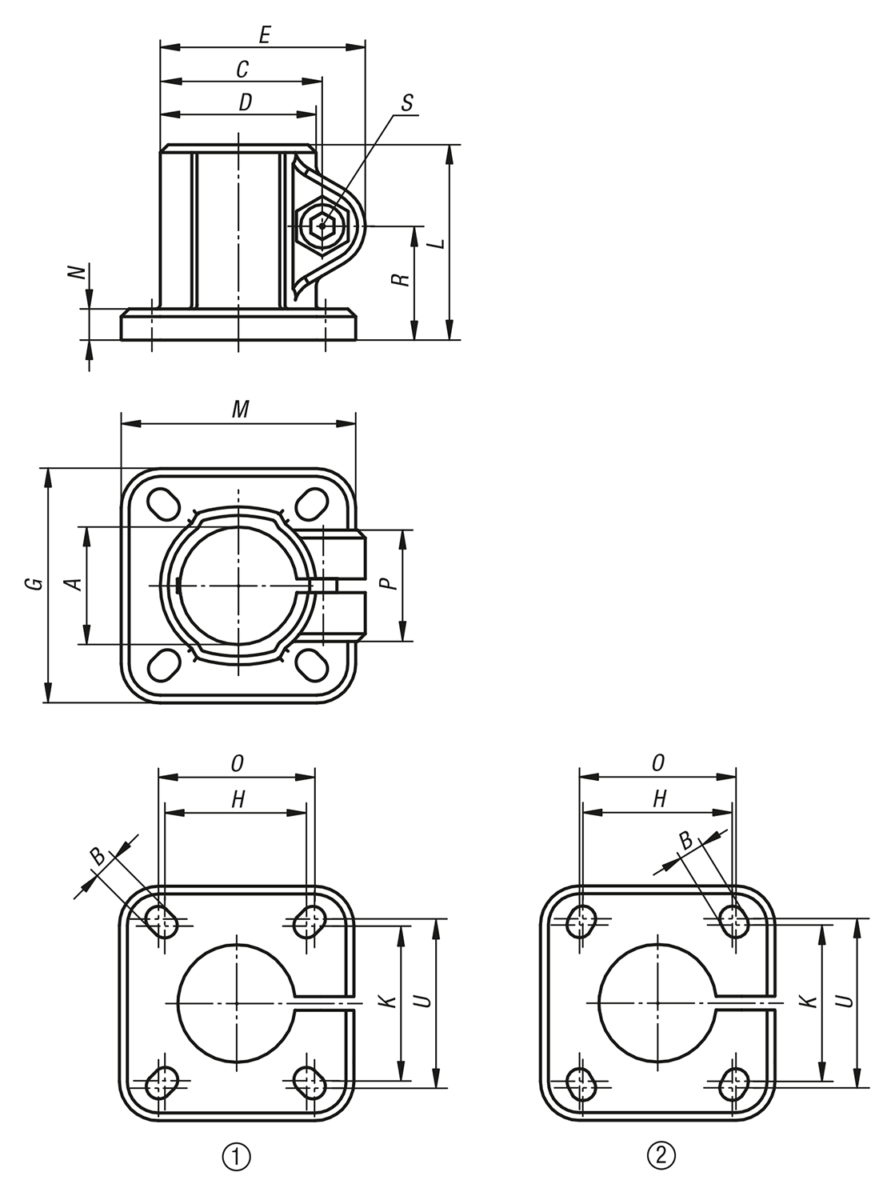

Dessins

Sélection/filtre d'articles

Référence	Gabarit des perçages	A	B	C	D	E	G	H	K	L	M	N	O	P	R	S	U	Prix
29010-5CP	1	0.5	6	27	25	35,5	42	28	28	37	42	5	30	23	21	M6x20	30	22,26 €
29010-5CR	1	0.75	6	27	25	35,5	42	28	28	37	42	5	30	23	21	M6x20	30	22,26 €
29010-5CS	2	1	7	42,5	40	53	60	40	42	50	60	8	42	33	29	M8x25	45	23,73 €
29010-5D2	1	1.5	9	61	56	74	90	60	60	70	90	10	64	40	40	M10x30	64	40,03 €
29010-5D4	1	2	11	70	66	84	105	74	74	85	105	14	80	45	49,5	M10x35	80	40,91 €
