33225-10Étaux de précision en Inox, aluminium ou laiton, mini |
retour |
|
Description de l'article/illustrations du produit |
|
|

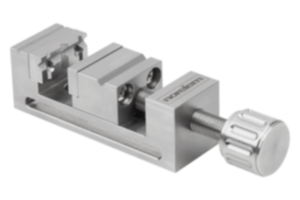

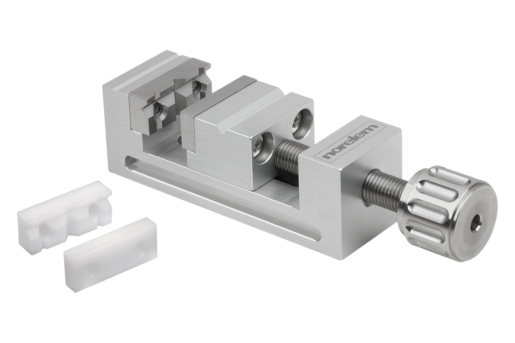

DescriptionMatière :Étau de précision : Inox, aluminium ou laiton.
Mors de serrage : Inox ou plastique.Finition :Aluminium anodisé mat.

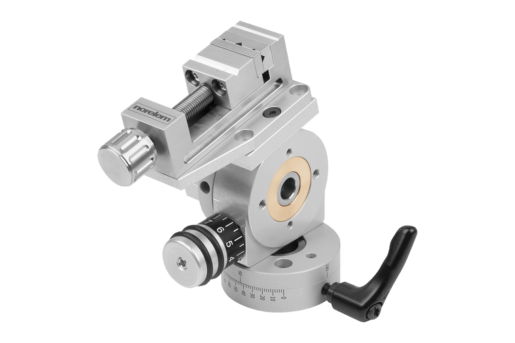

Laiton chromé mat.Nota :Les étaux de précision en version miniature sont une solution flexible pour le positionnement et la fixation de petites pièces sur des systèmes de mesure, des microscopes, des projecteurs de profil, etc. Idéaux pour le serrage, la mesure et l'usinage de petites pièces.
Les mors de serrage sont équipés de vés afin de permettre un serrage plus facile et plus précis des composants cylindriques.
Les mors de serrage en Inox ainsi que les mors de serrage en plastique ont une précision parallèle de 0,02 mm et une précision angulaire de 0,04 mm.Accessoires :Mors de serrage 33225-15 et plaques de fixation 33225-16.Contenu de la livraison1 x étau de précision.
2 x mors de serrage en Inox.
2 x mors de serrage en plastique (33225-10-15142, 33225-10-25231 et 33225-10-35321).Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Code
acier | Surface
corps | Course
S | B
| B1 | B2 | B3 | D | D1 | D2 | D3 | D4 | CAO | Acc. | Prix | Commander |
|---|
| 33225-10-15142 | A | laiton | - | chromé mat | 14 | 15 | 1,7 | - | 8,5 | 13,5 | M04X5 | - | - | M02 |  | | 137,75 € | | | 33225-10-15140 | A | acier inoxydable | 1.4021 | - | 14 | 15 | 1,7 | - | 8,5 | 13,5 | M04X5 | - | - | M02 | | | 203,34 € | | | 33225-10-25231 | B | aluminium | - | mat et anodisé | 23 | 25 | 3 | 12,5 | 15 | 19,7 | M04X7 | M04X5 | M05X8 | M4 | | | 195,48 € | | | 33225-10-25230 | B | acier inoxydable | 1.4021 | - | 23 | 25 | 3 | 12,5 | 15 | 19,7 | M04X7 | M04X5 | M05X8 | M4 | | | 341,11 € | | | 33225-10-35321 | B | aluminium | - | mat et anodisé | 32 | 35 | 3 | 17,5 | 21 | 27,6 | M05X10 | M05x10 | M06X10 | M5 | | | 249,27 € | | | 33225-10-35320 | B | acier inoxydable | 1.4021 | - | 32 | 35 | 3 | 17,5 | 21 | 27,6 | M05X10 | M05x10 | M06X10 | M5 | | | 393,58 € | |
| Référence | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | CAO | Acc. | Prix | Commander |
|---|
| 33225-10-15142 | 15 | 8,5 | 3 | 1,8 | - | 6,3 | 3,3 | 50 | 66,5-80,5 | 42 | 4 | 39 | 5,5 | 3 | 4 | | | 137,75 € | | | 33225-10-15140 | 15 | 8,5 | 3 | 1,8 | - | 6,3 | 3,3 | 50 | 66,5-80,5 | 42 | 4 | 39 | 5,5 | 3 | 4 | | | 203,34 € | | | 33225-10-25231 | 25 | 15 | 4 | 3 | 9 | 10,3 | 5 | 75 | 93,5-116,5 | 62,5 | 6,25 | 59 | 8 | 4,5 | 6,2 | | | 195,48 € | | | 33225-10-25230 | 25 | 15 | 4 | 3 | 9 | 10,3 | 5 | 75 | 93,5-116,5 | 62,5 | 6,25 | 59 | 8 | 4,5 | 6,2 | | | 341,11 € | | | 33225-10-35321 | 35 | 21 | 4 | 3 | 12,6 | 14,4 | 7 | 100 | 125-157 | 83 | 8,5 | 59 | 20,5 | 6 | 8,2 | | | 249,27 € | | | 33225-10-35320 | 35 | 21 | 4 | 3 | 12,6 | 14,4 | 7 | 100 | 125-157 | 83 | 8,5 | 59 | 20,5 | 6 | 8,2 | | | 393,58 € | |
