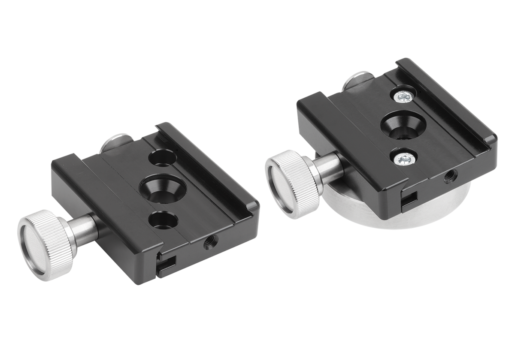

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Corps de base en aluminium.
Fixation en inox.Finition :Aluminium à revêtement dur.Nota :Les griffes à serrage rapide constituent la base d'un dispositif de remplacement rapide. Les griffes à serrage rapide peuvent être montées directement sur la table de machine ou sur la plaque de base à l'aide d'un taraudage. Les griffes à serrage rapide peuvent être reliées aux adaptateurs ou aux éléments d'angle sans outil.
Les griffes à serrage rapide sont également disponibles sans plaque intermédiaire.Accessoires :Adaptateur pour étaux de précision en aluminium 33225-20, adaptateur pour mandrin à trois mors 33226-05 en aluminium, support d'aiguille 33227 et éléments d'angle en aluminium 33227-10.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 33227-05 Griffes à serrage rapide en aluminium

142 kB

Dispositif de remplacement rapide

1,7 MB

Dessins (aperçu complet)

Griffes à serrage rapide en aluminium, forme A

plus d'infos

Dessins

Griffes à serrage rapide en aluminium, forme A

Sélection/filtre d'articles

Référence	Forme	Type de forme	B	D	D1	D2	H	H1	L	L1	L2	Prix
33227-05-105	A	avec vis de fixation	60	59	M5	24	23,5	30	53,5	77,5	84,5	221,70 €
33227-05-106	A	avec vis de fixation	60	59	M6	24	23,5	30	53,5	77,5	84,5	221,70 €
33227-05-108	A	avec vis de fixation	60	59	M8	24	23,5	30	53,5	77,5	84,5	221,70 €
33227-05-110	A	avec vis de fixation	60	59	M10	24	23,5	30	53,5	77,5	84,5	221,70 €
33227-05-112	A	avec vis de fixation	60	59	M12	24	23,5	30	53,5	77,5	84,5	221,70 €
