Description de l'article/illustrations du produit

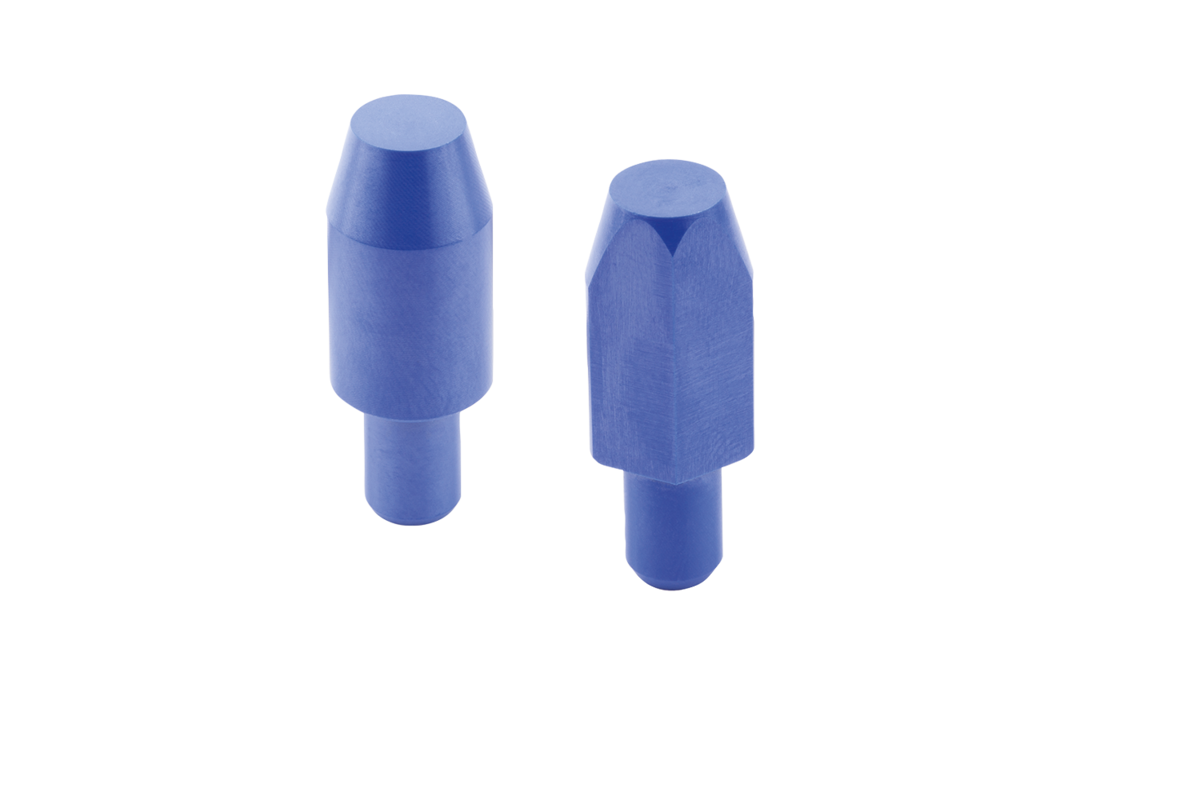

DescriptionMatière :Céramique haute performance Cerazur.Finition :rectifié.Nota :Les cimblots de forme A servent à positionner des pièces ou des composants dans les perçages avec des tolérances.
La forme C aplatie permet de compenser d’éventuelles variations de cotes, ou de ne référencer la pièce à positionner que dans une seule direction. Les cimblots de forme A peuvent également servir de butées ou de pieds dans des dispositifs.
Avantages :La céramique Cerazur est extrêmement résistante aux chocs et à la flexion. C'est un matériau à base d'oxyde de zirconium. Il s'agit d'une solution composite métal-céramique.Indication de dessin :
Forme A et B : cimblots cylindriques
Forme C et D : cimblots dégagés
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 02020-01 Cimblots en céramique similaires à DIN 6321 192 kB
 Informations techniques céramique haute performance 76,5 kB

Dessins (aperçu complet)

Cimblots en céramique similaires à DIN 6321

Cimblots en céramique similaires à DIN 6321, forme A

plus d'infos

Dessins

Cimblots en céramique similaires à DIN 6321, forme A

Sélection/filtre d'articles

RéférenceFormeD1

D2HH1L1L2L3L4CAOAcc.PrixCommander
02020-01-10607A6476---- 122,40 €
02020-01-10612A64126---- 141,12 €
02020-01-10810A86109---- 148,32 €
02020-01-10816A86169---- 167,04 €
02020-01-11010A106109---- 148,32 €
02020-01-11018A106189---- 178,56 €
02020-01-11210A126109---- 152,64 €
02020-01-11218A126189---- 188,64 €
02020-01-11613A1681312---- 194,40 €
02020-01-11622A1682212---- 247,68 €

Cimblots en céramique similaires à DIN 6321, forme B

plus d'infos

Dessins

Cimblots en céramique similaires à DIN 6321, forme B

Sélection/filtre d'articles

RéférenceFormeD1

D2HH1L1L2L3L4CAOAcc.PrixCommander
02020-01-20307B3476---- 133,92 €
02020-01-20312B34126---- 141,12 €
02020-01-20410B46109---- 146,88 €
02020-01-20416B46169---- 167,04 €
02020-01-20610B68109---- 149,76 €
02020-01-20618B68189---- 178,56 €

Cimblots en céramique similaires à DIN 6321, forme C

plus d'infos

Dessins

Cimblots en céramique similaires à DIN 6321, forme C

Sélection/filtre d'articles

RéférenceFormeBD1

D2L1L2L3L4SWCAOAcc.PrixCommander
02020-01-30607C164----3,8 151,20 €
02020-01-30612C164----3,8 181,44 €
02020-01-30810C1,686----5,3 184,32 €
02020-01-30816C1,686----5,3 259,20 €
02020-01-31010C2,5106----7 187,20 €
02020-01-31018C2,5106----7 236,16 €
02020-01-31210C2,5126----8 194,40 €
02020-01-31218C2,5126----8 249,12 €
02020-01-31613C3,5168----10,8 253,44 €
02020-01-31622C3,5168----10,8 319,68 €

Cimblots en céramique similaires à DIN 6321, forme D

plus d'infos

Dessins

Cimblots en céramique similaires à DIN 6321, forme D

Sélection/filtre d'articles

RéférenceFormeBD1

D2L1L2L3L4SWCAOAcc.PrixCommander
02020-01-40307D1,234----2,4 149,76 €
02020-01-40312D1,234----2,4 188,64 €
02020-01-40410D1,646----3,2 187,20 €
02020-01-40416D1,646----3,2 227,52 €
02020-01-40610D268----4,5 187,20 €
02020-01-40618D268----4,5 221,12 €
