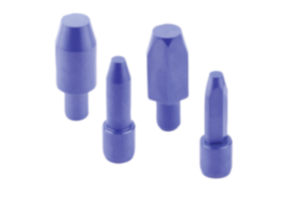

02020-01Cimblots en céramique similaires à DIN 6321 |
retour |
|
|
DescriptionMatière :Céramique haute performance Cerazur.Finition :rectifié.Nota :Les cimblots de forme A servent à positionner des pièces ou des composants dans des alésages tolérancés.
La forme C aplatie permet de compenser d’éventuelles variations de cotes, ou de ne référencer la pièce à positionner que dans une seule direction. Les cimblots de forme A peuvent également servir de butées ou de pieds dans des dispositifs.Avantages :La céramique Cerazur est extrêmement résistante aux chocs et à la flexion. C'est un matériau à base d'oxyde de zirconium. Il s'agit d'une solution composite métal-céramique.Indication de dessin :Forme A et B : cimblots cylindriques
Forme C et D : cimblots dégagés TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Cimblots en céramique similaires à DIN 6321, forme A |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D1
| D2 | H | H1 | H2 | H3 | CAO | Acc. | Prix | Commander |
|---|
| 02020-01-10607 | A | 6 | 4 | 7 | 6 | 0,6 | 4 |  | | 90,00 € | | | 02020-01-10612 | A | 6 | 4 | 12 | 6 | 0,6 | 4 | | | 103,76 € | | | 02020-01-10810 | A | 8 | 6 | 10 | 9 | 0,9 | 6 | | | 109,06 € | | | 02020-01-10816 | A | 8 | 6 | 16 | 9 | 0,9 | 6 | | | 122,82 € | | | 02020-01-11010 | A | 10 | 6 | 10 | 9 | 0,9 | 6 | | | 109,06 € | | | 02020-01-11018 | A | 10 | 6 | 18 | 9 | 0,9 | 6 | | | 131,29 € | | | 02020-01-11210 | A | 12 | 6 | 10 | 9 | 0,9 | 6 | | | 112,23 € | | | 02020-01-11218 | A | 12 | 6 | 18 | 9 | 0,9 | 6 | | | 138,71 € | | | 02020-01-11613 | A | 16 | 8 | 13 | 12 | 1,2 | 8 | | | 142,94 € | | | 02020-01-11622 | A | 16 | 8 | 22 | 12 | 1,2 | 8 | | | 182,11 € | |
|
Cimblots en céramique similaires à DIN 6321, forme B |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D1
| D2 | H | H1 | H2 | H3 | CAO | Acc. | Prix | Commander |
|---|
| 02020-01-20307 | B | 3 | 4 | 7 | 6 | 0,6 | 3 | | | 98,47 € | | | 02020-01-20312 | B | 3 | 4 | 12 | 6 | 0,6 | 3 | | | 103,76 € | | | 02020-01-20410 | B | 4 | 6 | 10 | 9 | 0,9 | 4 | | | 108,00 € | | | 02020-01-20416 | B | 4 | 6 | 16 | 9 | 0,9 | 4 | | | 122,82 € | | | 02020-01-20610 | B | 6 | 8 | 10 | 9 | 1,2 | 5 | | | 110,12 € | | | 02020-01-20618 | B | 6 | 8 | 18 | 9 | 1,2 | 5 | | | 131,29 € | |
|
Cimblots en céramique similaires à DIN 6321, forme C |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D1
| D2 | H | H1 | H2 | H3 | CAO | Acc. | Prix | Commander |
|---|
| 02020-01-30607 | C | 1 | 6 | 4 | 7 | 6 | 0,6 | 4 | | | 111,17 € | | | 02020-01-30612 | C | 1 | 6 | 4 | 12 | 6 | 0,6 | 4 | | | 133,41 € | | | 02020-01-30810 | C | 1,6 | 8 | 6 | 10 | 9 | 0,9 | 6 | | | 135,53 € | | | 02020-01-30816 | C | 1,6 | 8 | 6 | 16 | 9 | 0,9 | 6 | | | 190,58 € | | | 02020-01-31010 | C | 2,5 | 10 | 6 | 10 | 9 | 0,9 | 6 | | | 137,64 € | | | 02020-01-31018 | C | 2,5 | 10 | 6 | 18 | 9 | 0,9 | 6 | | | 173,64 € | | | 02020-01-31210 | C | 2,5 | 12 | 6 | 10 | 9 | 0,9 | 6 | | | 142,94 € | | | 02020-01-31218 | C | 2,5 | 12 | 6 | 18 | 9 | 0,9 | 6 | | | 183,18 € | | | 02020-01-31613 | C | 3,5 | 16 | 8 | 13 | 12 | 1,2 | 8 | | | 186,35 € | | | 02020-01-31622 | C | 3,5 | 16 | 8 | 22 | 12 | 1,2 | 8 | | | 235,05 € | |
|
Cimblots en céramique similaires à DIN 6321, forme D |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D1
| D2 | H | H1 | H2 | H3 | CAO | Acc. | Prix | Commander |
|---|
| 02020-01-40307 | D | 1,2 | 3 | 4 | 7 | 6 | 0,6 | 3 | | | 110,12 € | | | 02020-01-40312 | D | 1,2 | 3 | 4 | 12 | 6 | 0,6 | 3 | | | 138,71 € | | | 02020-01-40410 | D | 1,6 | 4 | 6 | 10 | 9 | 0,9 | 4 | | | 137,64 € | | | 02020-01-40416 | D | 1,6 | 4 | 6 | 16 | 9 | 0,9 | 4 | | | 167,29 € | | | 02020-01-40610 | D | 2 | 6 | 8 | 10 | 9 | 1,2 | 5 | | | 137,64 € | | | 02020-01-40618 | D | 2 | 6 | 8 | 18 | 9 | 1,2 | 5 | | | 162,58 € | |
|
