Cimblot cylindrique, Forme B

retour

Produits
- THE BIG GREEN BOOK
  - norelem réalise - Système flexible de pièces standardisées
    - Supports à bille oscillante Pieds Cales Vérins support
      - Appuis et pieds de position
        Pied lisse et cimblot DIN 6321 (Version 1973)

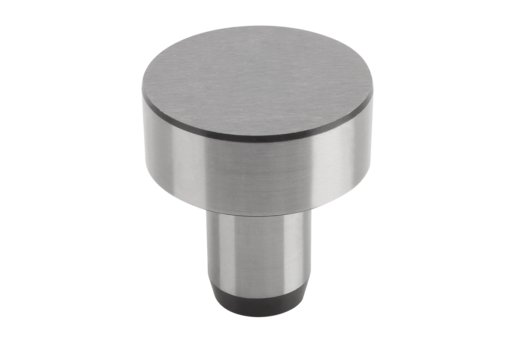

        Cimblot cylindrique, Forme B

Description de l'article/illustrations du produit

DescriptionMatière :Acier à outils.Finition :Trempé et rectifié.Nota :Les cimblots de forme B servent à positionner des pièces ou des composants dans des perçages avec des tolérances.
Les têtes d'appui de forme B peuvent également servir de butées ou de pieds pour les dispositifs.
Boulons similaires : voir 03120, 03130, 03140 et 03150.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 02020_B Cimblot cylindrique, Forme B

163 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition 1	D1	D2	H	H1	H2	H3	T	Prix
02020-206	B	version courte	6	4	7	6	1,2	4	0,02	7,96 €
02020-208	B	version courte	8	6	10	9	1,6	6	0,02	8,01 €
02020-210	B	version courte	10	6	10	9	1,6	6	0,02	8,27 €
02020-212	B	version courte	12	6	10	9	1,6	6	0,02	9,55 €
02020-216	B	version courte	16	8	13	12	2	8	0,04	8,39 €
02020-220	B	version courte	20	12	15	18	2	9	0,04	10,64 €
02020-225	B	version courte	25	12	15	18	2,5	9	0,04	11,53 €
02020-306	B	version longue	6	4	12	6	1,2	4	0,02	8,06 €
02020-308	B	version longue	8	6	16	9	1,6	6	0,02	8,40 €
02020-310	B	version longue	10	6	18	9	1,6	6	0,02	8,78 €
02020-312	B	version longue	12	6	18	9	1,6	6	0,02	9,49 €
02020-316	B	version longue	16	8	22	12	2	8	0,04	11,00 €
02020-320	B	version longue	20	12	25	18	2	9	0,04	14,48 €
02020-325	B	version longue	25	12	25	18	2,5	9	0,04	16,66 €
