03158_AÉlément de serrage et de centrage à contact ponctuel, forme A |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps : acier, 1.2842.
Billes et pièce hexagonale : acier, 1.4112.
Ressort de traction : acier, 1.4310.Finition :Corps : acier trempé et bruni.
Billes et pièces hexagonales : acier trempé et rectifié.Nota :Forme A : avec billes, convient pour le serrage de trous acceptant de légères marques.Données techniques :Précision de répétition ±0,025
Précision de rotation ±0,05Utilisation :Positionnement et serrage à l’intérieur des trous borgnes. Serrage par le dessous, manuelle ou automatisée pneumatique ou hydraulique.Avantages :- Auto-centrage de précision.
- Système autocentrant.
- Courses de réglage importantes.
- Hauteur réduite.

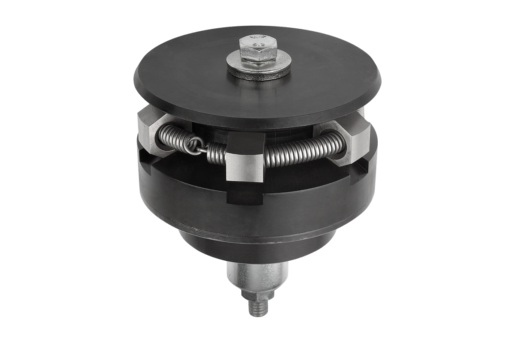

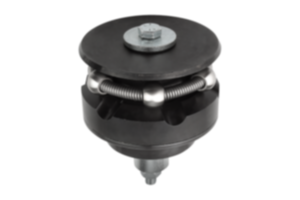

- Effet de plaquage vers le bas.Indication de dessin :Forme A :
avec billes, convient pour le serrage de trous acceptant de légères marques.
Forme B :
avec pièces hexagonales, convient pour les alésages de pièces délicates.
1) Aide de montage:
Goupille pour déterminer la position exacte des éléments de serrage. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | A
| D
min. | D
max. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | M | SW | Bille-Ø | Nombre
de billes | Force
de serrage
kN max. | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| 03158-0101203 | A | 3,5 | 11,7 | 14,2 | M5 | 10 | 1,5 | M3 | 12,8 | 10 | 4,2 | 3 | 1,4 | 3,5 | 11 | 10 | 2 | 5,5 | 2,5 | 3 | 0,5 | 2 |  | | 256,28 € | | | 03158-0101503 | A | 4,5 | 14,5 | 18,5 | M6 | 12 | 2 | M3 | 17,3 | 14,5 | 9,8 | 8,6 | 2,3 | 5,5 | 14,1 | 12 | 2,5 | 5,5 | 4 | 3 | 3,5 | 2 | | | 271,73 € | | | 03158-0101904 | A | 5,5 | 18,5 | 22,5 | M8 | 15 | 2,5 | M4 | 20,9 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 18,2 | 14 | 3,5 | 7 | 4 | 3 | 4 | 5 | | | 301,32 € | | | 03158-0102305 | A | 7 | 22,5 | 26,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 8 | 4 | 3 | 4,5 | 10 | | | 335,11 € | | | 03158-0102705 | A | 7 | 26,5 | 30,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 8 | 4 | 3 | 4,5 | 10 | | | 368,90 € | | | 03158-0103106 | A | 9 | 30,5 | 38,5 | M12 | 25 | 4 | M6 | 30,3 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 21,9 | 20 | 3,5 | 10 | 8 | 3 | 4,5 | 17 | | | 402,70 € | | | 03158-0103906 | A | 11 | 38,5 | 46,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 22,5 | 20 | 4,5 | 10 | 8 | 6 | 6,5 | 17 | | | 442,15 € | | | 03158-0104706 | A | 11 | 46,5 | 54,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 22,5 | 20 | 6,5 | 10 | 8 | 6 | 6,5 | 17 | | | 551,92 € | | | 03158-0105508 | A | 15 | 54,5 | 70,5 | M14x1,5 | 45 | 5 | M8 | 49,9 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 24,5 | 32 | 6,5 | 13 | 16 | 6 | 8 | 43 | | | 588,54 € | | | 03158-0107108 | A | 17 | 70,5 | 86,5 | M16x1,5 | 60 | 5 | M8 | 55,4 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 29,4 | 20 | 6,5 | 13 | 16 | 6 | 10 | 43 | | | 632,18 € | | | 03158-0108708 | A | 25 | 86,5 | 102,5 | M16x1,5 | 60 | 5 | M10 | 61,6 | 51 | 30,2 | 25,7 | 9,3 | 10 | 29,4 | 25 | 6,5 | 17 | 16 | 6 | 12,5 | 79 | | | 696,93 € | |
