Description de l'article/illustrations du produit

DescriptionDescription du produit :Le bridage se fait par air comprimé. En cas de chute d'air comprimé, le bridage continue d'être assuré par le ressort.
Pour débrider des logements de positionnement à l'aide de l'air comprimé, il faut surmonter la force du ressort de 6 N.
Matière :Corps de base en Inox.
Joint à base de NBR (caoutchouc nitrile butadiène).
Finition :Inox poli.Remarques concernant la commande :Les vis à tête cylindrique M3x28 pour fixer la partie inférieure sont comprises dans le matériel fourni.Les vis à tête cylindrique M4 pour fixer la partie supérieure ne sont pas comprises dans le matériel fourni.Nota :Cotes de montage pour une épaisseur de plaquettes de 6 mm.
Les forces de bridage et de serrage indiquées se réfèrent à une pression de service de 0,5 MPa.
La répétabilité est de ± 0,2 mm.

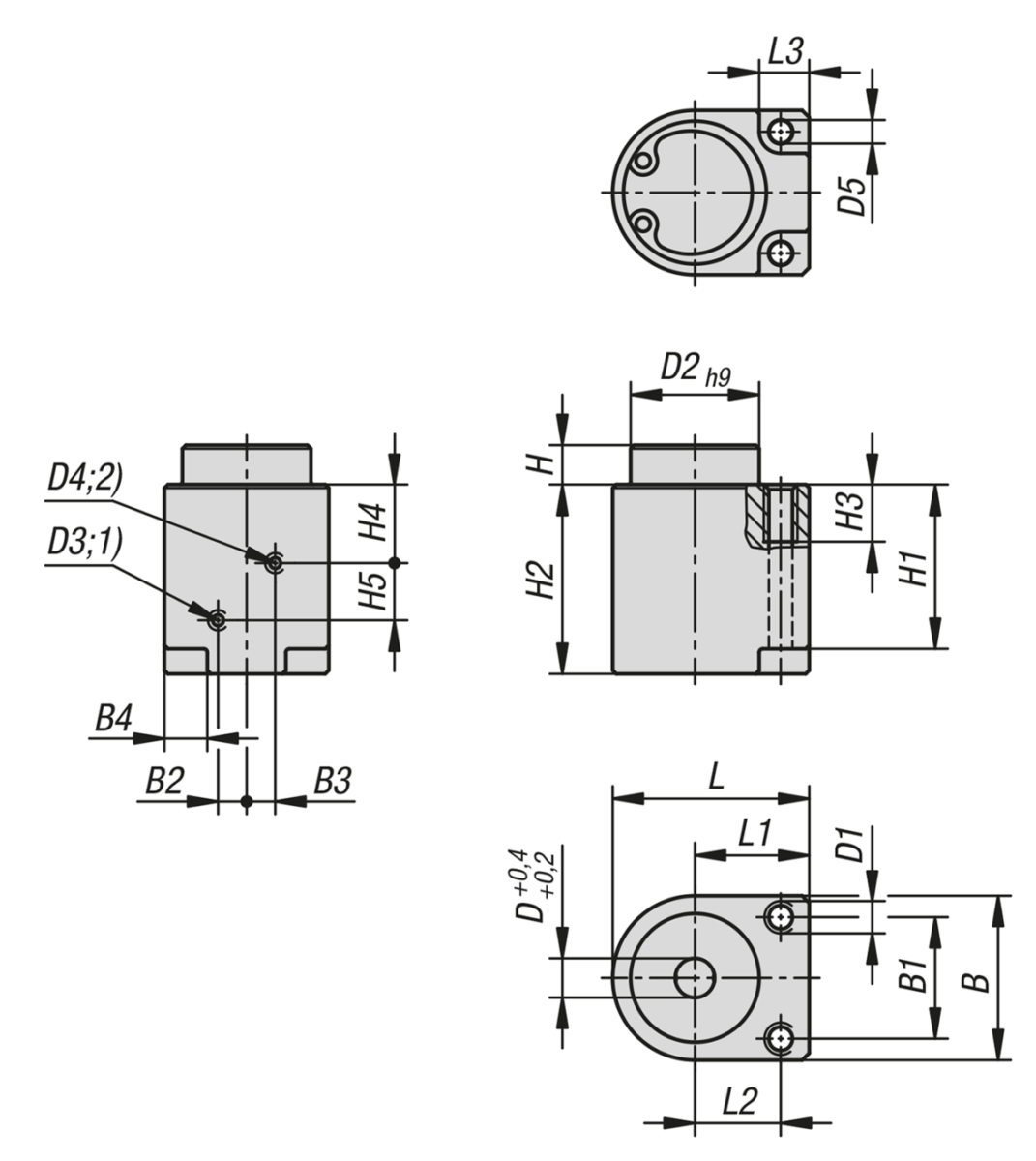

Accessoires :Broche de serrage 03192-25.Indication de dessin :
1) Raccord de « bridage »
2) Raccord de « débridage »
3) Vis à tête cylindrique M3
4) Vis à tête cylindrique M4

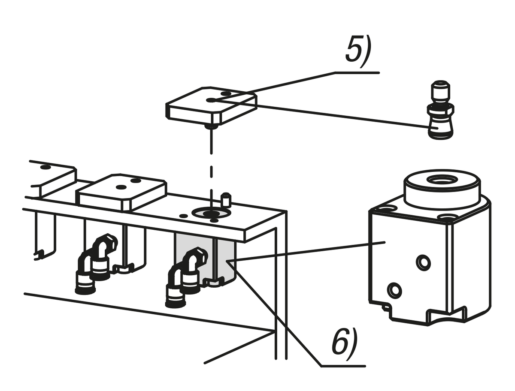

5) Broche de serrage
6) Logement de positionnement
Caractéristiques  :
RoHSInox
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 03161-16 Logements de positionnement à bride en Inox, pneumatiques 483 kB

Dessins

Logements de positionnement à bride en Inox, pneumatiques
Logements de positionnement à bride en Inox, pneumatiques

Sélection/filtre d'articles

RéférenceBB1B2B3B4D

D1D2D3D4D5HH1H2CAOAcc.PrixCommander
03161-16-061823174466M418M3M33,35,52326,5 92,66 €
RéférenceH3H4H5L

L1L2L3Pression de
service en
MPa
F=Force de serrage N
(serrage pneu.)
F1=Force de serrage N
(tendu par un ressort)
Force de
retenue
N
CAOAcc.PrixCommander
03161-16-0618811827,5161270,3 - 0,7406100 92,66 €
