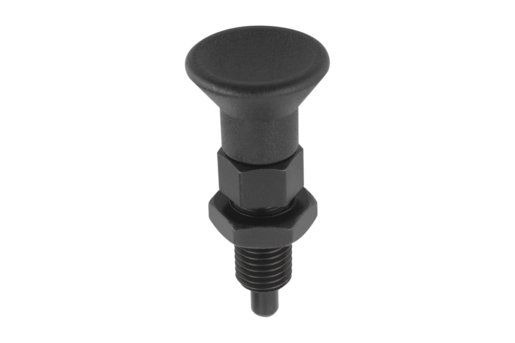

        Doigt d’indexage avec doigt d'arrêt rallongé Forme C

Description de l'article/illustrations du produit

DescriptionMatière :Finition acier :
Doigt d'indexage trempé :
Classe de résistance 5.8.

Finition inox :
Doigt d'indexage trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4034.

Doigt d'indexage non trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4305.

Bouton de manœuvre thermoplastique gris foncé.Finition :Finition acier :
Doigt d'indexage trempé, rectifié et bruni.

Finition inox :
Doigt d'indexage trempé, rectifié et naturel.
Doigt d'indexage non trempé, rectifié et naturel.Nota :Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Le déblocage du doigt d’indexage s'obtient en tirant sur le bouton.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03089_C Doigt d’indexage avec doigt d'arrêt rallongé Forme C

137 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Goupille	D	D1	D2	L	L1	L2	L3	Course S	SW1	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Prix
03089-23105	C	acier	traitée	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	10,64 €
03089-23206	C	acier	traitée	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	11,83 €
03089-23308	C	acier	traitée	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	14,14 €
03089-203105	C	acier inoxydable	traitée	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	15,50 €
03089-203206	C	acier inoxydable	traitée	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	18,31 €
03089-203308	C	acier inoxydable	traitée	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	24,85 €
03089-213105	C	acier inoxydable	non traité	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	15,50 €
03089-213206	C	acier inoxydable	non traité	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	18,31 €
03089-213308	C	acier inoxydable	non traité	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	24,85 €
