        Doigts d'indexage, modèle court, forme D

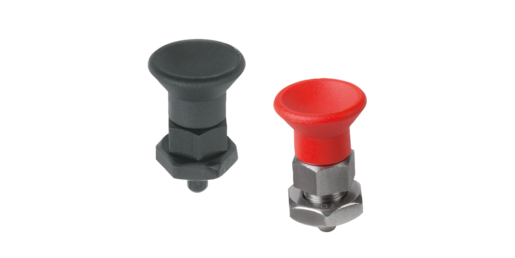

Description de l'article/illustrations du produit

DescriptionMatière :Finition acier :
Doigt d'indexage trempé :
Classe de résistance 5.8.

Finition inox :
Doigt d'indexage non trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4305.

Bouton de manœuvre en thermoplastique gris foncé ou rouge signalisation RAL3020.Finition :Finition acier :
Doigt d'indexage trempé, rectifié et bruni.

Finition inox :
Doigt d'indexage non trempé, rectifié et naturel.Nota :Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Le déblocage du doigt d’indexage s'obtient en tirant sur le bouton. Pour verrouiller cette position, utiliser la forme C ou D avec encoche d’arrêt.Sur demande :Finitions spéciales.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03089_D Doigts d'indexage, modèle court, forme D

205 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Surface corps	Couleur de composant	D	D1	D2	L	L1	L2	Course S	SW1	SW2	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Prix
03089-8903	D	acier	traitée	gris foncé RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	12,00 €
03089-8004	D	acier	traitée	gris foncé RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	11,45 €
03089-8105	D	acier	traitée	gris foncé RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	10,90 €
03089-8206	D	acier	traitée	gris foncé RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	11,78 €
03089-8308	D	acier	traitée	gris foncé RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	14,06 €
03089-8410	D	acier	traitée	gris foncé RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	22,83 €
03089-890384	D	acier	traitée	rouge traffic RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	12,00 €
03089-800484	D	acier	traitée	rouge traffic RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	11,45 €
03089-810584	D	acier	traitée	rouge traffic RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	10,90 €
03089-820684	D	acier	traitée	rouge traffic RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	11,78 €
03089-830884	D	acier	traitée	rouge traffic RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	14,06 €
03089-841084	D	acier	traitée	rouge traffic RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	22,83 €
03089-18903	D	acier inoxydable	non traité	gris foncé RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	17,56 €
03089-18004	D	acier inoxydable	non traité	gris foncé RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	16,74 €
03089-18105	D	acier inoxydable	non traité	gris foncé RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	15,96 €
03089-18206	D	acier inoxydable	non traité	gris foncé RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	18,75 €
03089-18308	D	acier inoxydable	non traité	gris foncé RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	25,30 €
03089-18410	D	acier inoxydable	non traité	gris foncé RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	47,25 €
03089-1890384	D	acier inoxydable	non traité	rouge traffic RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	17,56 €
03089-1800484	D	acier inoxydable	non traité	rouge traffic RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	16,74 €
03089-1810584	D	acier inoxydable	non traité	rouge traffic RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	15,96 €
03089-1820684	D	acier inoxydable	non traité	rouge traffic RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	18,75 €
03089-1830884	D	acier inoxydable	non traité	rouge traffic RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	25,30 €
03089-1841084	D	acier inoxydable	non traité	rouge traffic RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	47,25 €
