03099-60Douilles de positionnement en acier ou en inox avec capteur... |
retour |
|
|
DescriptionDescription du produit :Les douilles de positionnement constituent un point d'appui pour les éléments de commande et de verrouillage en forme de boulon, dans lequel ces derniers peuvent s'enclencher de manière sûre et précise.
Les douilles de positionnement avec capteur d'état comportent un capteur réglable de manière variable sur la douille. Celui-ci permet de vérifier électroniquement si un boulon se trouve ou non dans la douille de positionnement.
En cas d'utilisation de plusieurs douilles, on peut déterminer dans laquelle se trouve l'élément de commande ou de verrouillage.Matière :Douille de positionnement en acier ou en inox 1.4034.
Capteur en inox.
Écrou de bridage en laiton.Finition :Douille de positionnement :
acier trempé et bruni.
Inox trempé et poli.
Capteur poli.
Écrou de bridage nickelé.Nota :Adaptée aux supports 03099.
Capteur d'état et écrou de bridage livrés non montés.
Couple de serrage maximal de l'écrou de bridage : 1,2 Nm.Données techniques :Capteur inductif :
Circuit de sortie : PNP contact à fermeture (NO)
Tension de service : 10 - 30 V CC
Intensité de service : <100 mA
Distance de commutation : 1 mm
Fréquence de commutation : <3 500 Hz
Résistance aux courts-circuits : oui
Protection contre les inversions de polarité : oui
Indice de protection : IP 67
Type de raccordement : PVC câble de 2 m
Plage de température : -25 °C - +70 °C

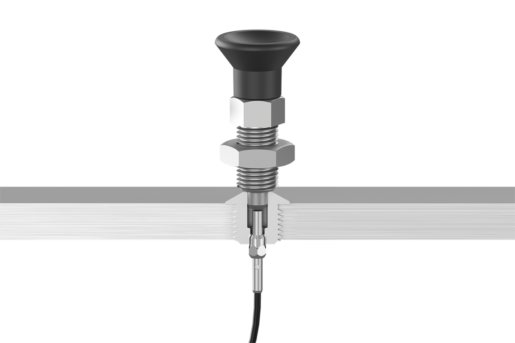

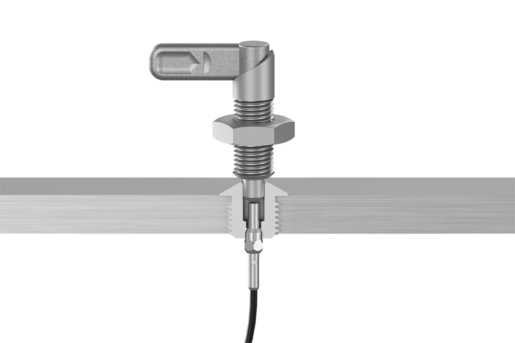

Homologation : CE, c-UL-us, EACUtilisation :Les douilles de positionnement associées à un capteur d'état permettent un contrôle des processus dépendant de l'actionnement. Elles permettent également de s'assurer que l'élément de commande ou de verrouillage se trouve à l'endroit souhaité.
Par exemple lors de l'ajustement de format sur les machines de conditionnement.Montage :Le capteur est fixé et ajusté axialement sur la douille à l'aide de l'écrou de bridage. Le capteur est finalement fixé en serrant l'écrou de bridage.

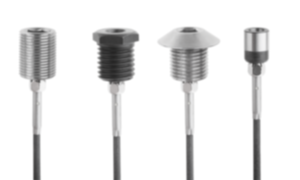

La procédure détaillée est décrite dans les instructions de montage.Sécurité :Les douilles de positionnement avec capteur d'état ne sont pas destinées à protéger les personnes.Indication de dessin :Forme A : filetage continu

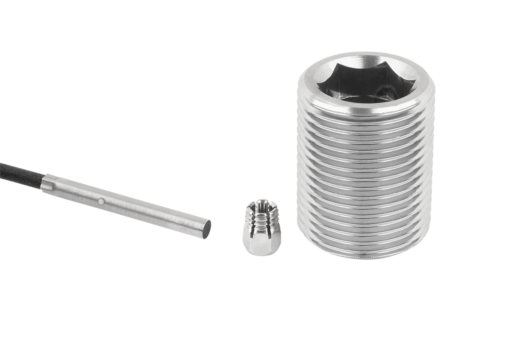

Forme B : avec filetage et embase

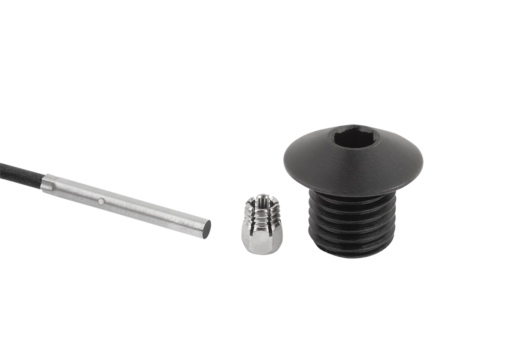

Forme C : avec filetage et cône d'approche
Forme D : lisse
1) LED
BN = Marron
BK = Noir
BU = Bleu TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Douilles de positionnement en acier ou en inox avec capteur d'état, forme A, filetage continu |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Type de forme | Matière
du corps
de base | D
| D1 | D3 | H | H3 | L | T | T1 | SW1 | SW2 | CAO | Acc. | Prix | Commander |
|---|
| 03099-60-1031011 | A | filetage traversant | acier | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 |  | | 105,37 € | | | 03099-60-1041011 | A | filetage traversant | acier | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 105,37 € | | | 03099-60-1051211 | A | filetage traversant | acier | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 106,62 € | | | 03099-60-1061211 | A | filetage traversant | acier | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 106,62 € | | | 03099-60-1081611 | A | filetage traversant | acier | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 107,88 € | | | 03099-60-1101611 | A | filetage traversant | acier | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 107,88 € | | | 03099-60-1122011 | A | filetage traversant | acier | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 109,13 € | | | 03099-60-1162411 | A | filetage traversant | acier | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 110,39 € | | | 03099-60-11031011 | A | filetage traversant | acier inoxydable | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 | | | 107,88 € | | | 03099-60-11041011 | A | filetage traversant | acier inoxydable | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 107,88 € | | | 03099-60-11051211 | A | filetage traversant | acier inoxydable | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 109,13 € | | | 03099-60-11061211 | A | filetage traversant | acier inoxydable | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 109,13 € | | | 03099-60-11081611 | A | filetage traversant | acier inoxydable | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 110,39 € | | | 03099-60-11101611 | A | filetage traversant | acier inoxydable | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 110,39 € | | | 03099-60-11122011 | A | filetage traversant | acier inoxydable | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 111,64 € | | | 03099-60-11162411 | A | filetage traversant | acier inoxydable | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 112,90 € | |
|
Douilles de positionnement en acier ou en inox avec capteur d'état, forme B, avec filetage et embase |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Type de forme | Matière
du corps
de base | D
| D1 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAO | Acc. | Prix | Commander |
|---|
| 03099-60-2031011 | B | avec filetage et embase | acier | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 107,26 € | | | 03099-60-2041011 | B | avec filetage et embase | acier | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 107,26 € | | | 03099-60-2051211 | B | avec filetage et embase | acier | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 108,52 € | | | 03099-60-2061211 | B | avec filetage et embase | acier | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 108,52 € | | | 03099-60-2081611 | B | avec filetage et embase | acier | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 109,77 € | | | 03099-60-2101611 | B | avec filetage et embase | acier | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 109,77 € | | | 03099-60-2122011 | B | avec filetage et embase | acier | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 111,01 € | | | 03099-60-2162411 | B | avec filetage et embase | acier | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 112,28 € | | | 03099-60-12031011 | B | avec filetage et embase | acier inoxydable | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 109,77 € | | | 03099-60-12041011 | B | avec filetage et embase | acier inoxydable | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 109,77 € | | | 03099-60-12051211 | B | avec filetage et embase | acier inoxydable | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 111,01 € | | | 03099-60-12061211 | B | avec filetage et embase | acier inoxydable | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 111,01 € | | | 03099-60-12081611 | B | avec filetage et embase | acier inoxydable | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 112,28 € | | | 03099-60-12101611 | B | avec filetage et embase | acier inoxydable | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 112,28 € | | | 03099-60-12122011 | B | avec filetage et embase | acier inoxydable | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 113,52 € | | | 03099-60-12162411 | B | avec filetage et embase | acier inoxydable | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 113,52 € | |
|
Douilles de positionnement en acier ou en inox avec capteur d'état, forme C, avec filetage et cône d'approche |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Type de forme | Matière
du corps
de base | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAO | Acc. | Prix | Commander |
|---|
| 03099-60-3041211 | C | avec filetage et cône d'approche | acier | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 109,13 € | | | 03099-60-3051211 | C | avec filetage et cône d'approche | acier | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 109,13 € | | | 03099-60-3061211 | C | avec filetage et cône d'approche | acier | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 109,13 € | | | 03099-60-3081611 | C | avec filetage et cône d'approche | acier | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 110,39 € | | | 03099-60-3101611 | C | avec filetage et cône d'approche | acier | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 110,39 € | | | 03099-60-13041211 | C | avec filetage et cône d'approche | acier inoxydable | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 111,64 € | | | 03099-60-13051211 | C | avec filetage et cône d'approche | acier inoxydable | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 111,64 € | | | 03099-60-13061211 | C | avec filetage et cône d'approche | acier inoxydable | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 111,64 € | | | 03099-60-13081611 | C | avec filetage et cône d'approche | acier inoxydable | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 112,90 € | | | 03099-60-13101611 | C | avec filetage et cône d'approche | acier inoxydable | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 112,90 € | |
|
Douilles de positionnement en acier ou en inox avec capteur d'état, forme D, lisses |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Type de forme | Matière
du corps
de base | D
| D1 | D3 | H | H1 | H3 | L | T | SW2 | CAO | Acc. | Prix | Commander |
|---|
| 03099-60-4030891 | D | lisse | acier | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 113,52 € | | | 03099-60-4040891 | D | lisse | acier | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 113,52 € | | | 03099-60-4050891 | D | lisse | acier | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 113,52 € | | | 03099-60-4061091 | D | lisse | acier | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 114,15 € | | | 03099-60-4081391 | D | lisse | acier | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 114,15 € | | | 03099-60-4101791 | D | lisse | acier | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 115,40 € | | | 03099-60-14030891 | D | lisse | acier inoxydable | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 116,28 € | | | 03099-60-14040891 | D | lisse | acier inoxydable | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 116,28 € | | | 03099-60-14050891 | D | lisse | acier inoxydable | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 116,28 € | | | 03099-60-14061091 | D | lisse | acier inoxydable | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 116,78 € | | | 03099-60-14081391 | D | lisse | acier inoxydable | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 117,29 € | | | 03099-60-14101791 | D | lisse | acier inoxydable | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 118,54 € | |
|
