        Axe de fixation avec blocage axial

Description de l'article/illustrations du produit

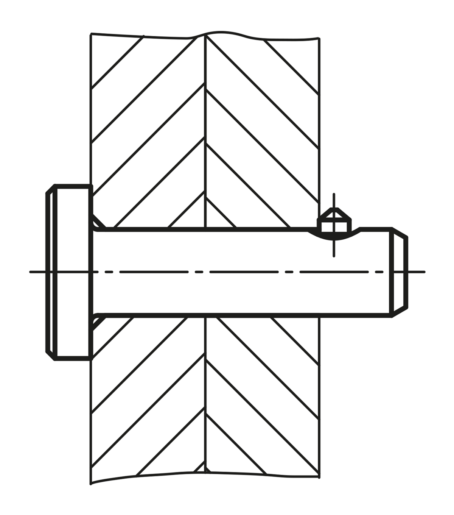

DescriptionMatière :Acier.Finition :Zingué.Nota :Les axes de fixation sont utilisés pour la fixation et l'assemblage simples et rapides d'éléments et pièces.

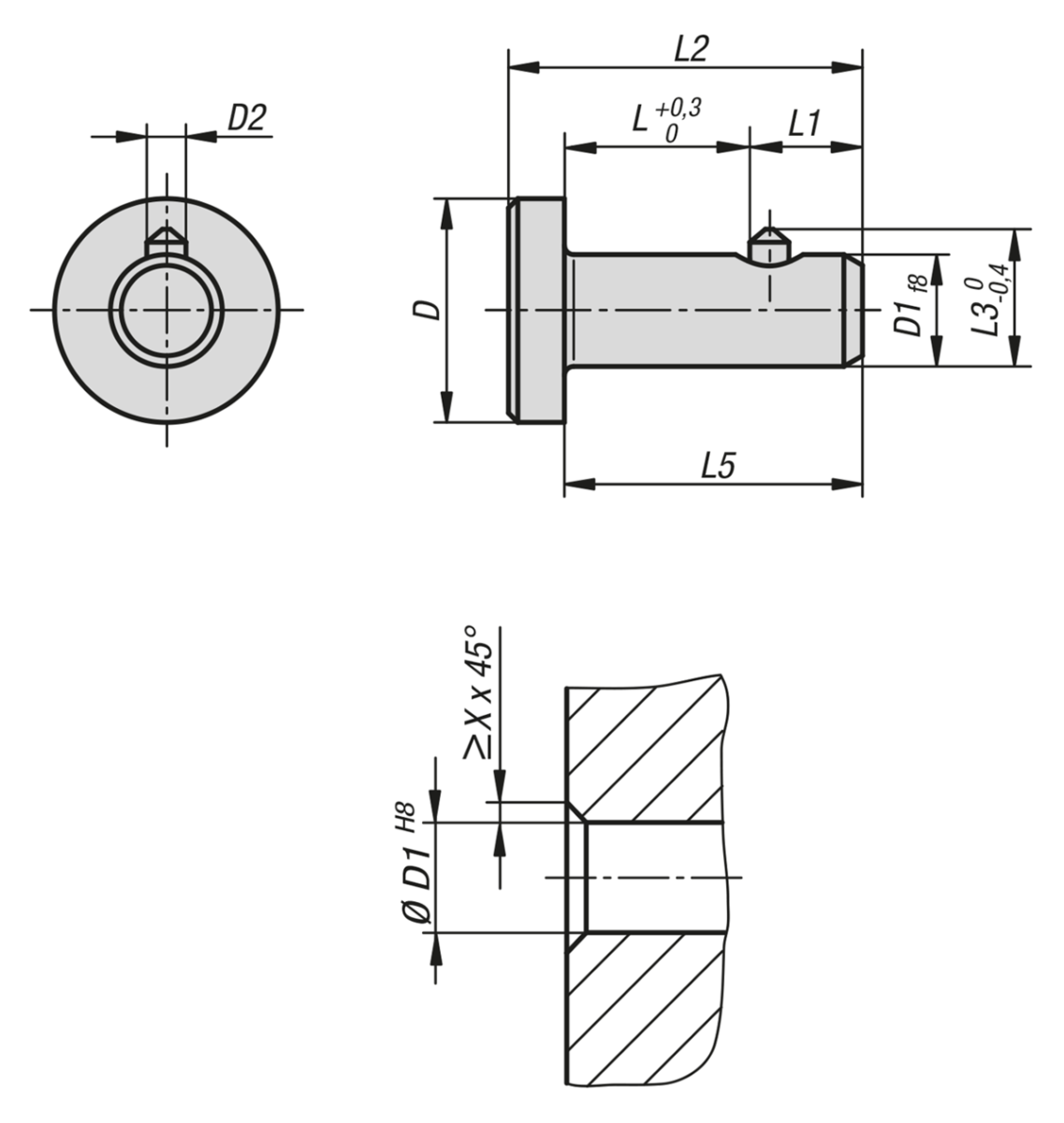

Force de cisaillement double section (F) = S · τ aB max.Montage :Dans la contre-pièce, tenir compte de la dimension X qui sert d'aide à l'introduction.Indication de dessin :

Chanfrein pour contre-pièce Xmin. x 45°

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03410 Axe de fixation avec blocage axial

190 kB

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	L	L1	L2	L3	L5	X	Force de cisaillement double section max.kN	Prix
03410-1206010	12	6	2,1	10	6	19	7,4	16	1,1	12	5,61 €
03410-1206012	12	6	2,1	12	6	21	7,4	18	1,1	12	5,80 €
03410-1206016	12	6	2,1	16	6	25	7,4	22	1,1	12	6,04 €
03410-1206020	12	6	2,1	20	6	29	7,4	26	1,1	12	6,33 €
03410-1608012	16	8	2,1	12	6	22	9,4	18	1,1	22	5,93 €
03410-1608016	16	8	2,1	16	6	26	9,4	22	1,1	22	6,13 €
03410-1608020	16	8	2,1	20	6	30	9,4	26	1,1	22	6,41 €
03410-1608025	16	8	2,1	25	6	35	9,4	31	1,1	22	6,79 €
03410-2010012	20	10	2,8	12	8	24	11,8	20	1,2	35	6,00 €
03410-2010016	20	10	2,8	16	8	28	11,8	24	1,2	35	6,27 €
03410-2010020	20	10	2,8	20	8	32	11,8	28	1,2	35	6,56 €
03410-2010025	20	10	2,8	25	8	37	11,8	33	1,2	35	6,97 €
03410-2412016	24	12	2,8	16	8	29	13,8	24	1,2	51	6,44 €
03410-2412020	24	12	2,8	20	8	33	13,8	28	1,2	51	6,71 €
03410-2412025	24	12	2,8	25	8	38	13,8	33	1,2	51	7,02 €
03410-2412030	24	12	2,8	30	8	43	13,8	38	1,2	51	7,55 €
