03415-05Goupille d'arrêt en inox verrouillable |
retour |
|
|

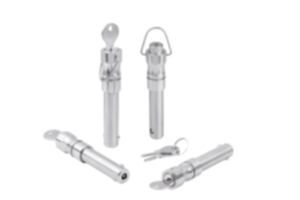

DescriptionDescription du produit :Les goupilles d'arrêt permettent d'assembler ou de fixer rapidement et simplement des composants. La version verrouillable empêche tout desserrage involontaire du raccordement.
L'ouverture de la serrure à poussoir à l'aide d'une clé permet de déverrouiller les deux billes et donc de désolidariser les pièces. En repoussant la serrure à poussoir manuellement, les billes se bloquent et procurent un assemblage sûr. Le déverrouillage des billes ne peut être effectué qu'au moyen d'une clé.Matière :Composants en inox.
Serrure en zamak.
Clé en acier zingué.Finition :Naturel.Nota :Force de cisaillement double section (F) = S · τ aB max.
Les données relatives à la force de cisaillement correspondent à la charge de rupture théorique. Il s'agit de valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie juridique des propriétés.
Les valeurs de charge ont été calculées conformément à la norme DIN 50141. Chaque utilisateur doit déterminer lui-même si la goupille d'arrêt est adaptée à l'application envisagée.
Les différents matériaux avec lesquels les goupilles d'arrêt sont utilisées, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.
La serrure à poussoir est à fermeture identique. Tous les barillets peuvent être ouverts avec la même clé. Les goupilles d'arrêt verrouillables sont livrées avec deux clés.Sur demande :Autres modèles.Accessoires :Douille de logement pour goupille d'arrêt 03197
Câble de sécurité en spirale 03199
Corde de maintien avec œillet 03199
Anneau 03199Indication de dessin :Forme A : avec creux de poignée
Forme B : avec creux de poignée et bague TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Goupille d'arrêt en inox verrouillable, forme A, avec creux de poignée |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Type de forme | D | D1 | D2 | D3 | L | L1 | L2 | L5 | L6 | SW | Alésage
logement
H11 | Force de cisaillement
double section
max.kN | CAO | Acc. | Prix | Commander |
|---|
| 03415-05-002208020 | A | avec creux de poignée | 22 | 8 | 9,5 | 20 | 20 | 7,8 | 49,2 | 27,8 | 28 | 21 | 8 | 38 |  | | 28,58 € | | | 03415-05-002208025 | A | avec creux de poignée | 22 | 8 | 9,5 | 20 | 25 | 7,8 | 49,2 | 32,8 | 28 | 21 | 8 | 38 | | | 28,58 € | | | 03415-05-002208030 | A | avec creux de poignée | 22 | 8 | 9,5 | 20 | 30 | 7,8 | 49,2 | 37,8 | 28 | 21 | 8 | 38 | | | 31,92 € | | | 03415-05-002208035 | A | avec creux de poignée | 22 | 8 | 9,5 | 20 | 35 | 7,8 | 49,2 | 42,8 | 28 | 21 | 8 | 38 | | | 31,92 € | | | 03415-05-002208040 | A | avec creux de poignée | 22 | 8 | 9,5 | 20 | 40 | 7,8 | 49,2 | 47,8 | 28 | 21 | 8 | 38 | | | 31,92 € | | | 03415-05-002208045 | A | avec creux de poignée | 22 | 8 | 9,5 | 20 | 45 | 7,8 | 49,2 | 52,8 | 28 | 21 | 8 | 38 | | | 31,92 € | | | 03415-05-002208050 | A | avec creux de poignée | 22 | 8 | 9,5 | 20 | 50 | 7,8 | 49,2 | 57,8 | 28 | 21 | 8 | 38 | | | 31,92 € | | | 03415-05-002210020 | A | avec creux de poignée | 22 | 10 | 12 | 20 | 20 | 8,9 | 49,2 | 28,9 | 28 | 21 | 10 | 60 | | | 39,28 € | | | 03415-05-002210025 | A | avec creux de poignée | 22 | 10 | 12 | 20 | 25 | 8,9 | 49,2 | 33,9 | 28 | 21 | 10 | 60 | | | 39,28 € | | | 03415-05-002210030 | A | avec creux de poignée | 22 | 10 | 12 | 20 | 30 | 8,9 | 49,2 | 38,9 | 28 | 21 | 10 | 60 | | | 41,33 € | | | 03415-05-002210035 | A | avec creux de poignée | 22 | 10 | 12 | 20 | 35 | 8,9 | 49,2 | 43,9 | 28 | 21 | 10 | 60 | | | 41,33 € | | | 03415-05-002210040 | A | avec creux de poignée | 22 | 10 | 12 | 20 | 40 | 8,9 | 49,2 | 48,9 | 28 | 21 | 10 | 60 | | | 41,33 € | | | 03415-05-002210045 | A | avec creux de poignée | 22 | 10 | 12 | 20 | 45 | 8,9 | 49,2 | 53,9 | 28 | 21 | 10 | 60 | | | 41,33 € | | | 03415-05-002210050 | A | avec creux de poignée | 22 | 10 | 12 | 20 | 50 | 8,9 | 49,2 | 58,9 | 28 | 21 | 10 | 60 | | | 41,33 € | | | 03415-05-002210060 | A | avec creux de poignée | 22 | 10 | 12 | 20 | 60 | 8,9 | 49,2 | 68,9 | 28 | 21 | 10 | 60 | | | 43,51 € | | | 03415-05-002212025 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 25 | 9,9 | 49,2 | 34,9 | 28 | 21 | 12 | 86 | | | 35,88 € | | | 03415-05-002212030 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 30 | 9,9 | 49,2 | 39,9 | 28 | 21 | 12 | 86 | | | 37,45 € | | | 03415-05-002212035 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 35 | 9,9 | 49,2 | 44,9 | 28 | 21 | 12 | 86 | | | 37,45 € | | | 03415-05-002212040 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 40 | 9,9 | 49,2 | 49,9 | 28 | 21 | 12 | 86 | | | 37,45 € | | | 03415-05-002212045 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 45 | 9,9 | 49,2 | 54,9 | 28 | 21 | 12 | 86 | | | 37,45 € | | | 03415-05-002212050 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 50 | 9,9 | 49,2 | 59,9 | 28 | 21 | 12 | 86 | | | 37,45 € | | | 03415-05-002212060 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 60 | 9,9 | 49,2 | 69,9 | 28 | 21 | 12 | 86 | | | 39,18 € | | | 03415-05-002212070 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 70 | 9,9 | 49,2 | 79,9 | 28 | 21 | 12 | 86 | | | 40,14 € | | | 03415-05-002212080 | A | avec creux de poignée | 22 | 12 | 14,5 | 20 | 80 | 9,9 | 49,2 | 89,9 | 28 | 21 | 12 | 86 | | | 40,14 € | | | 03415-05-002216030 | A | avec creux de poignée | 22 | 16 | 19 | 20 | 30 | 13,1 | 51,2 | 43,1 | 28 | 21 | 16 | 153 | | | 55,68 € | | | 03415-05-002216035 | A | avec creux de poignée | 22 | 16 | 19 | 20 | 35 | 13,1 | 51,2 | 48,1 | 28 | 21 | 16 | 153 | | | 55,68 € | | | 03415-05-002216040 | A | avec creux de poignée | 22 | 16 | 19 | 20 | 40 | 13,1 | 51,2 | 53,1 | 28 | 21 | 16 | 153 | | | 55,68 € | | | 03415-05-002216045 | A | avec creux de poignée | 22 | 16 | 19 | 20 | 45 | 13,1 | 51,2 | 58,1 | 28 | 21 | 16 | 153 | | | 55,68 € | | | 03415-05-002216050 | A | avec creux de poignée | 22 | 16 | 19 | 20 | 50 | 13,1 | 51,2 | 63,1 | 28 | 21 | 16 | 153 | | | 55,68 € | | | 03415-05-002216060 | A | avec creux de poignée | 22 | 16 | 19 | 20 | 60 | 13,1 | 51,2 | 73,1 | 28 | 21 | 16 | 153 | | | 60,03 € | | | 03415-05-002216070 | A | avec creux de poignée | 22 | 16 | 19 | 20 | 70 | 13,1 | 51,2 | 83,1 | 28 | 21 | 16 | 153 | | | 60,03 € | | | 03415-05-002216080 | A | avec creux de poignée | 22 | 16 | 19 | 20 | 80 | 13,1 | 51,2 | 93,1 | 28 | 21 | 16 | 153 | | | 63,75 € | |
|
Goupille d'arrêt en inox verrouillable, forme B, avec creux de poignée et bague |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Type de forme | D | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | L5 | L6 | SW | Alésage
logement
H11 | Force de cisaillement
double section
max.kN | CAO | Acc. | Prix | Commander |
|---|
| 03415-05-102208020 | B | avec creux de poignée et bague | 22 | 8 | 9,5 | 20 | 33 | 20 | 7,8 | 49,2 | 69,3 | 30,3 | 27,8 | 28 | 21 | 8 | 38 | | | 30,13 € | | | 03415-05-102208025 | B | avec creux de poignée et bague | 22 | 8 | 9,5 | 20 | 33 | 25 | 7,8 | 49,2 | 69,3 | 30,3 | 32,8 | 28 | 21 | 8 | 38 | | | 30,13 € | | | 03415-05-102208030 | B | avec creux de poignée et bague | 22 | 8 | 9,5 | 20 | 33 | 30 | 7,8 | 49,2 | 69,3 | 30,3 | 37,8 | 28 | 21 | 8 | 38 | | | 33,44 € | | | 03415-05-102208035 | B | avec creux de poignée et bague | 22 | 8 | 9,5 | 20 | 33 | 35 | 7,8 | 49,2 | 69,3 | 30,3 | 42,8 | 28 | 21 | 8 | 38 | | | 33,44 € | | | 03415-05-102208040 | B | avec creux de poignée et bague | 22 | 8 | 9,5 | 20 | 33 | 40 | 7,8 | 49,2 | 69,3 | 30,3 | 47,8 | 28 | 21 | 8 | 38 | | | 33,44 € | | | 03415-05-102208045 | B | avec creux de poignée et bague | 22 | 8 | 9,5 | 20 | 33 | 45 | 7,8 | 49,2 | 69,3 | 30,3 | 52,8 | 28 | 21 | 8 | 38 | | | 33,44 € | | | 03415-05-102208050 | B | avec creux de poignée et bague | 22 | 8 | 9,5 | 20 | 33 | 50 | 7,8 | 49,2 | 69,3 | 30,3 | 57,8 | 28 | 21 | 8 | 38 | | | 33,44 € | | | 03415-05-102210020 | B | avec creux de poignée et bague | 22 | 10 | 12 | 20 | 33 | 20 | 8,9 | 49,2 | 69,3 | 30,3 | 28,9 | 28 | 21 | 10 | 60 | | | 40,62 € | | | 03415-05-102210025 | B | avec creux de poignée et bague | 22 | 10 | 12 | 20 | 33 | 25 | 8,9 | 49,2 | 69,3 | 30,3 | 33,9 | 28 | 21 | 10 | 60 | | | 40,62 € | | | 03415-05-102210030 | B | avec creux de poignée et bague | 22 | 10 | 12 | 20 | 33 | 30 | 8,9 | 49,2 | 69,3 | 30,3 | 38,9 | 28 | 21 | 10 | 60 | | | 42,68 € | | | 03415-05-102210035 | B | avec creux de poignée et bague | 22 | 10 | 12 | 20 | 33 | 35 | 8,9 | 49,2 | 69,3 | 30,3 | 43,9 | 28 | 21 | 10 | 60 | | | 42,68 € | | | 03415-05-102210040 | B | avec creux de poignée et bague | 22 | 10 | 12 | 20 | 33 | 40 | 8,9 | 49,2 | 69,3 | 30,3 | 48,9 | 28 | 21 | 10 | 60 | | | 42,68 € | | | 03415-05-102210045 | B | avec creux de poignée et bague | 22 | 10 | 12 | 20 | 33 | 45 | 8,9 | 49,2 | 69,3 | 30,3 | 53,9 | 28 | 21 | 10 | 60 | | | 42,68 € | | | 03415-05-102210050 | B | avec creux de poignée et bague | 22 | 10 | 12 | 20 | 33 | 50 | 8,9 | 49,2 | 69,3 | 30,3 | 58,9 | 28 | 21 | 10 | 60 | | | 42,68 € | | | 03415-05-102210060 | B | avec creux de poignée et bague | 22 | 10 | 12 | 20 | 33 | 60 | 8,9 | 49,2 | 69,3 | 30,3 | 68,9 | 28 | 21 | 10 | 60 | | | 44,89 € | | | 03415-05-102212025 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 25 | 9,9 | 49,2 | 69,3 | 30,3 | 34,9 | 28 | 21 | 12 | 86 | | | 37,10 € | | | 03415-05-102212030 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 30 | 9,9 | 49,2 | 69,3 | 30,3 | 39,9 | 28 | 21 | 12 | 86 | | | 38,69 € | | | 03415-05-102212035 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 35 | 9,9 | 49,2 | 69,3 | 30,3 | 44,9 | 28 | 21 | 12 | 86 | | | 38,69 € | | | 03415-05-102212040 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 40 | 9,9 | 49,2 | 69,3 | 30,3 | 49,9 | 28 | 21 | 12 | 86 | | | 38,69 € | | | 03415-05-102212045 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 45 | 9,9 | 49,2 | 69,3 | 30,3 | 54,9 | 28 | 21 | 12 | 86 | | | 38,69 € | | | 03415-05-102212050 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 50 | 9,9 | 49,2 | 69,3 | 30,3 | 59,9 | 28 | 21 | 12 | 86 | | | 38,69 € | | | 03415-05-102212060 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 60 | 9,9 | 49,2 | 69,3 | 30,3 | 69,9 | 28 | 21 | 12 | 86 | | | 40,36 € | | | 03415-05-102212070 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 70 | 9,9 | 49,2 | 69,3 | 30,3 | 79,9 | 28 | 21 | 12 | 86 | | | 41,34 € | | | 03415-05-102212080 | B | avec creux de poignée et bague | 22 | 12 | 14,5 | 20 | 33 | 80 | 9,9 | 49,2 | 69,3 | 30,3 | 89,9 | 28 | 21 | 12 | 86 | | | 41,34 € | | | 03415-05-102216030 | B | avec creux de poignée et bague | 22 | 16 | 19 | 20 | 33 | 30 | 13,1 | 51,2 | 69,3 | 30,3 | 43,1 | 28 | 21 | 16 | 153 | | | 56,72 € | | | 03415-05-102216035 | B | avec creux de poignée et bague | 22 | 16 | 19 | 20 | 33 | 35 | 13,1 | 51,2 | 69,3 | 30,3 | 48,1 | 28 | 21 | 16 | 153 | | | 56,72 € | | | 03415-05-102216040 | B | avec creux de poignée et bague | 22 | 16 | 19 | 20 | 33 | 40 | 13,1 | 51,2 | 69,3 | 30,3 | 53,1 | 28 | 21 | 16 | 153 | | | 56,72 € | | | 03415-05-102216045 | B | avec creux de poignée et bague | 22 | 16 | 19 | 20 | 33 | 45 | 13,1 | 51,2 | 69,3 | 30,3 | 58,1 | 28 | 21 | 16 | 153 | | | 56,72 € | | | 03415-05-102216050 | B | avec creux de poignée et bague | 22 | 16 | 19 | 20 | 33 | 50 | 13,1 | 51,2 | 69,3 | 30,3 | 63,1 | 28 | 21 | 16 | 153 | | | 56,72 € | | | 03415-05-102216060 | B | avec creux de poignée et bague | 22 | 16 | 19 | 20 | 33 | 60 | 13,1 | 51,2 | 69,3 | 30,3 | 73,1 | 28 | 21 | 16 | 153 | | | 61,08 € | | | 03415-05-102216070 | B | avec creux de poignée et bague | 22 | 16 | 19 | 20 | 33 | 70 | 13,1 | 51,2 | 69,3 | 30,3 | 83,1 | 28 | 21 | 16 | 153 | | | 61,08 € | | | 03415-05-102216080 | B | avec creux de poignée et bague | 22 | 16 | 19 | 20 | 33 | 80 | 13,1 | 51,2 | 69,3 | 30,3 | 93,1 | 28 | 21 | 16 | 153 | | | 64,82 € | |
|
