03420-05Goupille d'arrêt verrouillable |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionDescription du produit :Les goupilles d'arrêt permettent d'assembler ou de fixer rapidement et simplement des composants. La version verrouillable empêche tout desserrage involontaire du raccordement.
L'ouverture de la serrure à poussoir à l'aide d'une clé permet de déverrouiller les deux billes et donc de désolidariser les pièces. En repoussant la serrure à poussoir manuellement, les billes se bloquent et procurent un assemblage sûr. Le déverrouillage des billes ne peut être effectué qu'au moyen d'une clé.Matière :Poignée en thermoplastique.
Composants en inox.
Serrure en zamak.
Clé en acier zingué.Finition :Poignée gris foncé ou rouge signalisation RAL 3020.
Inox brillant.Nota :Force de cisaillement double section (F) = S · τ aB max.
Les données relatives à la force de cisaillement correspondent à la charge de rupture théorique. Il s'agit de valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie juridique des propriétés.
Les valeurs de charge ont été calculées conformément à la norme DIN 50141. Chaque utilisateur doit déterminer lui-même si la goupille d'arrêt est adaptée à l'application envisagée.
Les différents matériaux avec lesquels les goupilles d'arrêt sont utilisées, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.
La serrure à poussoir est à fermeture identique. Tous les barillets peuvent être ouverts avec la même clé. Les goupilles d'arrêt verrouillables sont livrées avec deux clés.Sur demande :Autres modèles.Accessoires :Douille de logement pour goupille d'arrêt 03197
Câble de sécurité en spirale 03199
Corde de maintien avec œillet 03199
Anneau 03199Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

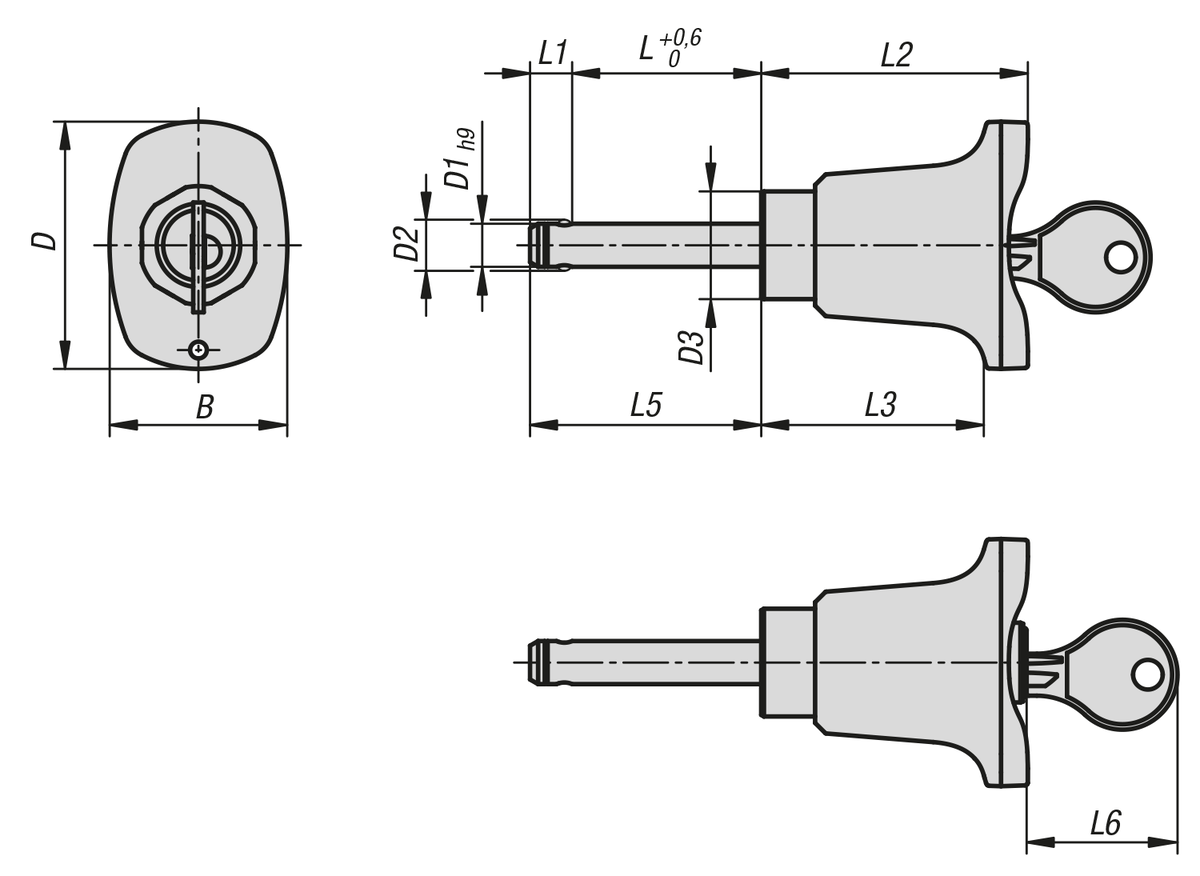

| Référence | Couleur
de composant | B | D | D1 | D2 | D3 | L | L1 | L2 | L3 | L5 | L6 | Alésage
logement
H11 | Force de cisaillement
double section
max.kN | CAO | Acc. | Prix | Commander |
|---|
| 03420-05-004608020 | gris foncé RAL 7021 | 33 | 45,9 | 8 | 9,5 | 20 | 20 | 7,8 | 49,5 | 41,3 | 27,8 | 28 | 8 | 38 |  | | 36,04 € | | | 03420-05-004608025 | gris foncé RAL 7021 | 33 | 45,9 | 8 | 9,5 | 20 | 25 | 7,8 | 49,5 | 41,3 | 32,8 | 28 | 8 | 38 | | | 36,04 € | | | 03420-05-004608030 | gris foncé RAL 7021 | 33 | 45,9 | 8 | 9,5 | 20 | 30 | 7,8 | 49,5 | 41,3 | 37,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-004608035 | gris foncé RAL 7021 | 33 | 45,9 | 8 | 9,5 | 20 | 35 | 7,8 | 49,5 | 41,3 | 42,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-004608040 | gris foncé RAL 7021 | 33 | 45,9 | 8 | 9,5 | 20 | 40 | 7,8 | 49,5 | 41,3 | 47,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-004608045 | gris foncé RAL 7021 | 33 | 45,9 | 8 | 9,5 | 20 | 45 | 7,8 | 49,5 | 41,3 | 52,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-004608050 | gris foncé RAL 7021 | 33 | 45,9 | 8 | 9,5 | 20 | 50 | 7,8 | 49,5 | 41,3 | 57,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-004610020 | gris foncé RAL 7021 | 33 | 45,9 | 10 | 12 | 20 | 20 | 8,9 | 49,5 | 41,3 | 28,9 | 28 | 10 | 60 | | | 50,37 € | | | 03420-05-004610025 | gris foncé RAL 7021 | 33 | 45,9 | 10 | 12 | 20 | 25 | 8,9 | 49,5 | 41,3 | 33,9 | 28 | 10 | 60 | | | 50,37 € | | | 03420-05-004610030 | gris foncé RAL 7021 | 33 | 45,9 | 10 | 12 | 20 | 30 | 8,9 | 49,5 | 41,3 | 38,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-004610035 | gris foncé RAL 7021 | 33 | 45,9 | 10 | 12 | 20 | 35 | 8,9 | 49,5 | 41,3 | 43,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-004610040 | gris foncé RAL 7021 | 33 | 45,9 | 10 | 12 | 20 | 40 | 8,9 | 49,5 | 41,3 | 48,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-004610045 | gris foncé RAL 7021 | 33 | 45,9 | 10 | 12 | 20 | 45 | 8,9 | 49,5 | 41,3 | 53,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-004610050 | gris foncé RAL 7021 | 33 | 45,9 | 10 | 12 | 20 | 50 | 8,9 | 49,5 | 41,3 | 58,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-004610060 | gris foncé RAL 7021 | 33 | 45,9 | 10 | 12 | 20 | 60 | 8,9 | 49,5 | 41,3 | 68,9 | 28 | 10 | 60 | | | 55,27 € | | | 03420-05-004612025 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 25 | 9,9 | 49,5 | 41,3 | 34,9 | 28 | 12 | 86 | | | 45,23 € | | | 03420-05-004612030 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 30 | 9,9 | 49,5 | 41,3 | 39,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-004612035 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 35 | 9,9 | 49,5 | 41,3 | 44,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-004612040 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 40 | 9,9 | 49,5 | 41,3 | 49,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-004612045 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 45 | 9,9 | 49,5 | 41,3 | 54,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-004612050 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 50 | 9,9 | 49,5 | 41,3 | 59,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-004612060 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 60 | 9,9 | 49,5 | 41,3 | 69,9 | 28 | 12 | 86 | | | 50,13 € | | | 03420-05-004612070 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 70 | 9,9 | 49,5 | 41,3 | 79,9 | 28 | 12 | 86 | | | 50,13 € | | | 03420-05-004612080 | gris foncé RAL 7021 | 33 | 45,9 | 12 | 14,5 | 20 | 80 | 9,9 | 49,5 | 41,3 | 89,9 | 28 | 12 | 86 | | | 52,29 € | | | 03420-05-004616030 | gris foncé RAL 7021 | 33 | 45,9 | 16 | 19 | 20 | 30 | 13,1 | 49,5 | 41,3 | 43,1 | 28 | 16 | 153 | | | 67,03 € | | | 03420-05-004616035 | gris foncé RAL 7021 | 33 | 45,9 | 16 | 19 | 20 | 35 | 13,1 | 49,5 | 41,3 | 48,1 | 28 | 16 | 153 | | | 68,13 € | | | 03420-05-004616040 | gris foncé RAL 7021 | 33 | 45,9 | 16 | 19 | 20 | 40 | 13,1 | 49,5 | 41,3 | 53,1 | 28 | 16 | 153 | | | 68,13 € | | | 03420-05-004616045 | gris foncé RAL 7021 | 33 | 45,9 | 16 | 19 | 20 | 45 | 13,1 | 49,5 | 41,3 | 58,1 | 28 | 16 | 153 | | | 68,13 € | | | 03420-05-004616050 | gris foncé RAL 7021 | 33 | 45,9 | 16 | 19 | 20 | 50 | 13,1 | 49,5 | 41,3 | 63,1 | 28 | 16 | 153 | | | 68,13 € | | | 03420-05-004616060 | gris foncé RAL 7021 | 33 | 45,9 | 16 | 19 | 20 | 60 | 13,1 | 49,5 | 41,3 | 73,1 | 28 | 16 | 153 | | | 72,37 € | | | 03420-05-004616070 | gris foncé RAL 7021 | 33 | 45,9 | 16 | 19 | 20 | 70 | 13,1 | 49,5 | 41,3 | 83,1 | 28 | 16 | 153 | | | 72,37 € | | | 03420-05-004616080 | gris foncé RAL 7021 | 33 | 45,9 | 16 | 19 | 20 | 80 | 13,1 | 49,5 | 41,3 | 93,1 | 28 | 16 | 153 | | | 76,61 € | | | 03420-05-00844608020 | rouge traffic RAL 3020 | 33 | 45,9 | 8 | 9,5 | 20 | 20 | 7,8 | 49,5 | 41,3 | 27,8 | 28 | 8 | 38 | | | 36,04 € | | | 03420-05-00844608025 | rouge traffic RAL 3020 | 33 | 45,9 | 8 | 9,5 | 20 | 25 | 7,8 | 49,5 | 41,3 | 32,8 | 28 | 8 | 38 | | | 36,04 € | | | 03420-05-00844608030 | rouge traffic RAL 3020 | 33 | 45,9 | 8 | 9,5 | 20 | 30 | 7,8 | 49,5 | 41,3 | 37,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-00844608035 | rouge traffic RAL 3020 | 33 | 45,9 | 8 | 9,5 | 20 | 35 | 7,8 | 49,5 | 41,3 | 42,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-00844608040 | rouge traffic RAL 3020 | 33 | 45,9 | 8 | 9,5 | 20 | 40 | 7,8 | 49,5 | 41,3 | 47,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-00844608045 | rouge traffic RAL 3020 | 33 | 45,9 | 8 | 9,5 | 20 | 45 | 7,8 | 49,5 | 41,3 | 52,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-00844608050 | rouge traffic RAL 3020 | 33 | 45,9 | 8 | 9,5 | 20 | 50 | 7,8 | 49,5 | 41,3 | 57,8 | 28 | 8 | 38 | | | 38,61 € | | | 03420-05-00844610020 | rouge traffic RAL 3020 | 33 | 45,9 | 10 | 12 | 20 | 20 | 8,9 | 49,5 | 41,3 | 28,9 | 28 | 10 | 60 | | | 50,37 € | | | 03420-05-00844610025 | rouge traffic RAL 3020 | 33 | 45,9 | 10 | 12 | 20 | 25 | 8,9 | 49,5 | 41,3 | 33,9 | 28 | 10 | 60 | | | 50,37 € | | | 03420-05-00844610030 | rouge traffic RAL 3020 | 33 | 45,9 | 10 | 12 | 20 | 30 | 8,9 | 49,5 | 41,3 | 38,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-00844610035 | rouge traffic RAL 3020 | 33 | 45,9 | 10 | 12 | 20 | 35 | 8,9 | 49,5 | 41,3 | 43,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-00844610040 | rouge traffic RAL 3020 | 33 | 45,9 | 10 | 12 | 20 | 40 | 8,9 | 49,5 | 41,3 | 48,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-00844610045 | rouge traffic RAL 3020 | 33 | 45,9 | 10 | 12 | 20 | 45 | 8,9 | 49,5 | 41,3 | 53,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-00844610050 | rouge traffic RAL 3020 | 33 | 45,9 | 10 | 12 | 20 | 50 | 8,9 | 49,5 | 41,3 | 58,9 | 28 | 10 | 60 | | | 52,54 € | | | 03420-05-00844610060 | rouge traffic RAL 3020 | 33 | 45,9 | 10 | 12 | 20 | 60 | 8,9 | 49,5 | 41,3 | 68,9 | 28 | 10 | 60 | | | 55,27 € | | | 03420-05-00844612025 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 25 | 9,9 | 49,5 | 41,3 | 34,9 | 28 | 12 | 86 | | | 45,23 € | | | 03420-05-00844612030 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 30 | 9,9 | 49,5 | 41,3 | 39,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-00844612035 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 35 | 9,9 | 49,5 | 41,3 | 44,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-00844612040 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 40 | 9,9 | 49,5 | 41,3 | 49,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-00844612045 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 45 | 9,9 | 49,5 | 41,3 | 54,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-00844612050 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 50 | 9,9 | 49,5 | 41,3 | 59,9 | 28 | 12 | 86 | | | 47,69 € | | | 03420-05-00844612060 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 60 | 9,9 | 49,5 | 41,3 | 69,9 | 28 | 12 | 86 | | | 50,13 € | | | 03420-05-00844612070 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 70 | 9,9 | 49,5 | 41,3 | 79,9 | 28 | 12 | 86 | | | 50,13 € | | | 03420-05-00844612080 | rouge traffic RAL 3020 | 33 | 45,9 | 12 | 14,5 | 20 | 80 | 9,9 | 49,5 | 41,3 | 89,9 | 28 | 12 | 86 | | | 52,29 € | | | 03420-05-00844616030 | rouge traffic RAL 3020 | 33 | 45,9 | 16 | 19 | 20 | 30 | 13,1 | 49,5 | 41,3 | 43,1 | 28 | 16 | 153 | | | 67,03 € | | | 03420-05-00844616035 | rouge traffic RAL 3020 | 33 | 45,9 | 16 | 19 | 20 | 35 | 13,1 | 49,5 | 41,3 | 48,1 | 28 | 16 | 153 | | | 68,13 € | | | 03420-05-00844616040 | rouge traffic RAL 3020 | 33 | 45,9 | 16 | 19 | 20 | 40 | 13,1 | 49,5 | 41,3 | 53,1 | 28 | 16 | 153 | | | 68,13 € | | | 03420-05-00844616045 | rouge traffic RAL 3020 | 33 | 45,9 | 16 | 19 | 20 | 45 | 13,1 | 49,5 | 41,3 | 58,1 | 28 | 16 | 153 | | | 68,13 € | | | 03420-05-00844616050 | rouge traffic RAL 3020 | 33 | 45,9 | 16 | 19 | 20 | 50 | 13,1 | 49,5 | 41,3 | 63,1 | 28 | 16 | 153 | | | 68,13 € | | | 03420-05-00844616060 | rouge traffic RAL 3020 | 33 | 45,9 | 16 | 19 | 20 | 60 | 13,1 | 49,5 | 41,3 | 73,1 | 28 | 16 | 153 | | | 72,37 € | | | 03420-05-00844616070 | rouge traffic RAL 3020 | 33 | 45,9 | 16 | 19 | 20 | 70 | 13,1 | 49,5 | 41,3 | 83,1 | 28 | 16 | 153 | | | 72,37 € | | | 03420-05-00844616080 | rouge traffic RAL 3020 | 33 | 45,9 | 16 | 19 | 20 | 80 | 13,1 | 49,5 | 41,3 | 93,1 | 28 | 16 | 153 | | | 76,61 € | |
