Description de l'article/illustrations du produit

DescriptionMatière :Poignée en thermoplastique.
Bouton pression 1.4305.
Goupille en Inox 1.4542.

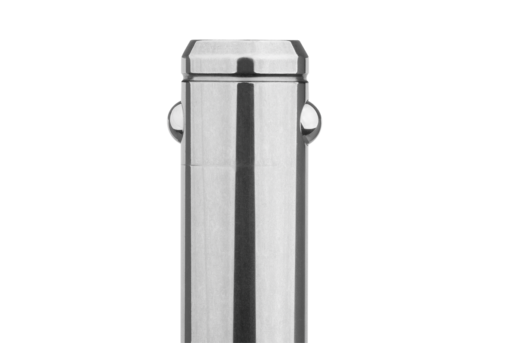

Billes en Inox 1.4125.
Ressort de pression en Inox 1.4310.
Finition :Poignée noire ou rouge signalisation RAL 3020.
Inox naturel.

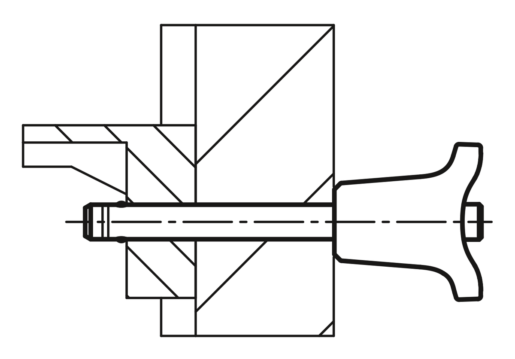

Nota :Les goupilles d'arrêt sont utilisées pour la fixation et l'assemblage simples et rapides de composants.
Un appui sur le bouton pression permet de déverrouiller les deux billes et donc de désolidariser les pièces. En relâchant le bouton pression, les billes se bloquent et permettent un assemblage sûr.

Force de cisaillement double section (F) = S · τ aB max.

Les goupilles d'arrêt à résistance élevée au cisaillement sont marquées d'une rainure sur le doigt d'indexage.
Avantages :Plus grande capacité de charge par rapport aux goupilles d'arrêt standard.
La goupille en acier inoxydable 1.4542 est traitée, présente une résistance élevée au cisaillement et est extrêmement résistante.
Accessoires :Douille de logement pour goupille d'arrêt 03197
Câble de sécurité en spirale 03199
Corde de maintien avec œillet 03199
Anneau 03199
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 03420 Goupille d'arrêt à résistance élevée au cisaillement 186 kB

Dessins

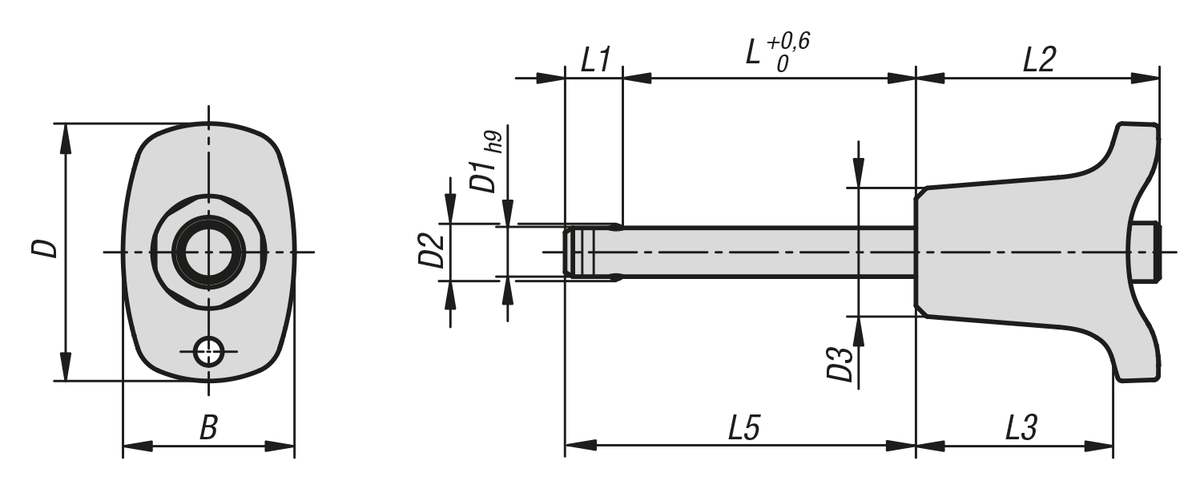

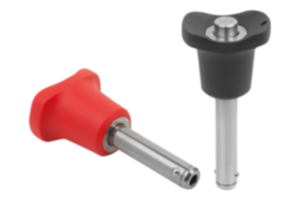

Goupille d'arrêt à résistance élevée au cisaillement

Sélection/filtre d'articles

RéférenceCouleur
de composant
BDD1D2D3LL1L2L3L5Alésage
logement
H11
Force de cisaillement
double section
max.kN
CAOAcc.PrixCommander
03420-012605010noir17,626,455,513,2105,92520,215,9524 18,98 €
03420-012605015noir17,626,455,513,2155,92520,220,9524 18,98 €
03420-012605020noir17,626,455,513,2205,92520,225,9524 18,98 €
03420-012605025noir17,626,455,513,2255,92520,230,9524 18,98 €
03420-012605030noir17,626,455,513,2305,92520,235,9524 20,07 €
03420-012606010noir17,626,466,8513,2106,82520,216,8635 18,98 €
03420-012606015noir17,626,466,8513,2156,82520,221,8635 18,98 €
03420-012606020noir17,626,466,8513,2206,82520,226,8635 18,98 €
03420-012606025noir17,626,466,8513,2256,82520,231,8635 18,98 €
03420-012606030noir17,626,466,8513,2306,82520,236,8635 20,07 €
03420-012606035noir17,626,466,8513,2356,82520,241,8635 20,07 €
03420-012606040noir17,626,466,8513,2406,82520,246,8635 20,07 €
03420-012606045noir17,626,466,8513,2456,82520,251,8635 20,07 €
03420-012606050noir17,626,466,8513,2506,82520,256,8635 20,07 €
03420-013308020noir2333,289,517,3207,83326,127,8863 20,68 €
03420-013308025noir2333,289,517,3257,83326,132,8863 20,68 €
03420-013308030noir2333,289,517,3307,83326,137,8863 22,11 €
03420-013308035noir2333,289,517,3357,83326,142,8863 22,11 €
03420-013308040noir2333,289,517,3407,83326,147,8863 22,11 €
03420-013308045noir2333,289,517,3457,83326,152,8863 22,11 €
03420-013308050noir2333,289,517,3507,83326,157,8863 22,11 €
03420-013310020noir2333,2101217,3208,93326,128,910100 32,08 €
03420-013310025noir2333,2101217,3258,93326,133,910100 32,08 €
03420-013310030noir2333,2101217,3308,93326,138,910100 33,79 €
03420-013310035noir2333,2101217,3358,93326,143,910100 33,79 €
03420-013310040noir2333,2101217,3408,93326,148,910100 33,79 €
03420-013310045noir2333,2101217,3458,93326,153,910100 33,79 €
03420-013310050noir2333,2101217,3508,93326,158,910100 33,79 €
03420-013310060noir2333,2101217,3608,93326,168,910100 35,43 €
03420-014612025noir3345,91214,526,3259,939,531,334,912144 32,70 €
03420-014612030noir3345,91214,526,3309,939,531,339,912144 34,33 €
03420-014612035noir3345,91214,526,3359,939,531,344,912144 34,33 €
03420-014612040noir3345,91214,526,3409,939,531,349,912144 34,33 €
03420-014612045noir3345,91214,526,3459,939,531,354,912144 34,33 €
03420-014612050noir3345,91214,526,3509,939,531,359,912144 34,33 €
03420-014612060noir3345,91214,526,3609,939,531,369,912144 35,97 €
03420-014612070noir3345,91214,526,3709,939,531,379,912144 35,97 €
03420-014612080noir3345,91214,526,3809,939,531,389,912144 37,61 €
03420-014616030noir3345,9161926,33013,139,531,343,116257 58,63 €
03420-014616035noir3345,9161926,33513,139,531,348,116257 58,63 €
03420-014616040noir3345,9161926,34013,139,531,353,116257 58,63 €
03420-014616045noir3345,9161926,34513,139,531,358,116257 58,63 €
03420-014616050noir3345,9161926,35013,139,531,363,116257 58,63 €
03420-014616060noir3345,9161926,36013,139,531,373,116257 63,13 €
03420-014616070noir3345,9161926,37013,139,531,383,116257 63,13 €
03420-014616080noir3345,9161926,38013,139,531,393,116257 66,89 €
03420-01842605010rouge traffic RAL 302017,626,455,513,2105,92520,215,9524 18,98 €
03420-01842605015rouge traffic RAL 302017,626,455,513,2155,92520,220,9524 18,98 €
03420-01842605020rouge traffic RAL 302017,626,455,513,2205,92520,225,9524 18,98 €
03420-01842605025rouge traffic RAL 302017,626,455,513,2255,92520,230,9524 18,98 €
03420-01842605030rouge traffic RAL 302017,626,455,513,2305,92520,235,9524 20,07 €
03420-01842606010rouge traffic RAL 302017,626,466,8513,2106,82520,216,8635 18,98 €
03420-01842606015rouge traffic RAL 302017,626,466,8513,2156,82520,221,8635 18,98 €
03420-01842606020rouge traffic RAL 302017,626,466,8513,2206,82520,226,8635 18,98 €
03420-01842606025rouge traffic RAL 302017,626,466,8513,2256,82520,231,8635 18,98 €
03420-01842606030rouge traffic RAL 302017,626,466,8513,2306,82520,236,8635 20,07 €
03420-01842606035rouge traffic RAL 302017,626,466,8513,2356,82520,241,8635 20,07 €
03420-01842606040rouge traffic RAL 302017,626,466,8513,2406,82520,246,8635 20,07 €
03420-01842606045rouge traffic RAL 302017,626,466,8513,2456,82520,251,8635 20,07 €
03420-01842606050rouge traffic RAL 302017,626,466,8513,2506,82520,256,8635 20,07 €
03420-01843308020rouge traffic RAL 30202333,289,517,3207,83326,127,8863 20,68 €
03420-01843308025rouge traffic RAL 30202333,289,517,3257,83326,132,8863 20,68 €
03420-01843308030rouge traffic RAL 30202333,289,517,3307,83326,137,8863 22,11 €
03420-01843308035rouge traffic RAL 30202333,289,517,3357,83326,142,8863 22,11 €
03420-01843308040rouge traffic RAL 30202333,289,517,3407,83326,147,8863 22,11 €
03420-01843308045rouge traffic RAL 30202333,289,517,3457,83326,152,8863 22,11 €
03420-01843308050rouge traffic RAL 30202333,289,517,3507,83326,157,8863 22,11 €
03420-01843310020rouge traffic RAL 30202333,2101217,3208,93326,128,910100 32,08 €
03420-01843310025rouge traffic RAL 30202333,2101217,3258,93326,133,910100 32,08 €
03420-01843310030rouge traffic RAL 30202333,2101217,3308,93326,138,910100 33,79 €
03420-01843310035rouge traffic RAL 30202333,2101217,3358,93326,143,910100 33,79 €
03420-01843310040rouge traffic RAL 30202333,2101217,3408,93326,148,910100 33,79 €
03420-01843310045rouge traffic RAL 30202333,2101217,3458,93326,153,910100 33,79 €
03420-01843310050rouge traffic RAL 30202333,2101217,3508,93326,158,910100 33,79 €
03420-01843310060rouge traffic RAL 30202333,2101217,3608,93326,168,910100 35,43 €
03420-01844612025rouge traffic RAL 30203345,91214,526,3259,939,531,334,912144 32,70 €
03420-01844612030rouge traffic RAL 30203345,91214,526,3309,939,531,339,912144 34,33 €
03420-01844612035rouge traffic RAL 30203345,91214,526,3359,939,531,344,912144 34,33 €
03420-01844612040rouge traffic RAL 30203345,91214,526,3409,939,531,349,912144 34,33 €
03420-01844612045rouge traffic RAL 30203345,91214,526,3459,939,531,354,912144 34,33 €
03420-01844612050rouge traffic RAL 30203345,91214,526,3509,939,531,359,912144 34,33 €
03420-01844612060rouge traffic RAL 30203345,91214,526,3609,939,531,369,912144 35,97 €
03420-01844612070rouge traffic RAL 30203345,91214,526,3709,939,531,379,912144 35,97 €
03420-01844612080rouge traffic RAL 30203345,91214,526,3809,939,531,389,912144 37,61 €
03420-01844616030rouge traffic RAL 30203345,9161926,33013,139,531,343,116257 58,63 €
03420-01844616035rouge traffic RAL 30203345,9161926,33513,139,531,348,116257 58,63 €
03420-01844616040rouge traffic RAL 30203345,9161926,34013,139,531,353,116257 58,63 €
03420-01844616045rouge traffic RAL 30203345,9161926,34513,139,531,358,116257 58,63 €
03420-01844616050rouge traffic RAL 30203345,9161926,35013,139,531,363,116257 58,63 €
03420-01844616060rouge traffic RAL 30203345,9161926,36013,139,531,373,116257 63,13 €
03420-01844616070rouge traffic RAL 30203345,9161926,37013,139,531,383,116257 63,13 €
03420-01844616080rouge traffic RAL 30203345,9161926,38013,139,531,393,116257 66,89 €
Référence
rouge traffic RAL 3020
BD

D1D2D3LL1L2L3L5Alésage
logement
H11
Force de cisaillement
double section
max.kN
Filtre
03420-01842605***17,626,455,513,210/15/20/25/305,92520,215,9/20,9/25,9/30,9/35,9524
03420-01842606***17,626,466,8513,210/15/20/25/30/35/40/45/506,82520,216,8/21,8/26,8/31,8/36,8/41,8/46,8/51,8/56,8635
03420-01843308***2333,289,517,320/25/30/35/40/45/507,83326,127,8/32,8/37,8/42,8/47,8/52,8/57,8863
03420-01843310***2333,2101217,320/25/30/35/40/45/50/608,93326,128,9/33,9/38,9/43,9/48,9/53,9/58,9/68,910100
03420-01844612***3345,91214,526,325/30/35/40/45/50/60/70/809,939,531,334,9/39,9/44,9/49,9/54,9/59,9/69,9/79,9/89,912144
03420-01844616***3345,9161926,330/35/40/45/50/60/70/8013,139,531,343,1/48,1/53,1/58,1/63,1/73,1/83,1/93,116257
