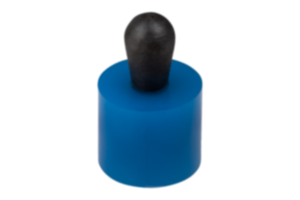

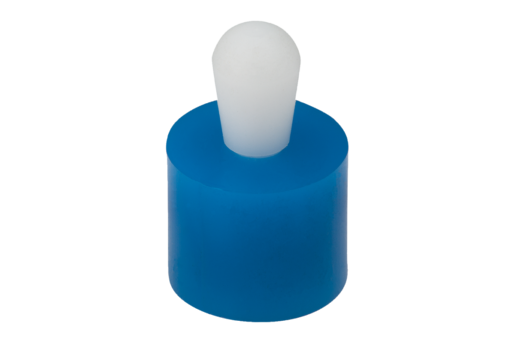

Description de l'article/illustrations du produit

DescriptionMatière :Corps et ressort en plastique.Doigts d'appui en Inox.Finition :Doigts d'appui naturels.Nota :Les poussoirs latéraux à ressort servent à positionner, à serrer, à maintenir et à fixer des pièces au cours d'applications susceptibles d'engendrer un encrassement accru.
Par exemple : peinture et décapage au sable.

Calcul de la cote X :
Y > = L1-D1/2, alors X=D1/2-S
Y < L1-D1/2, alors X =D1/2-S-((L1-D1/2-Y)*0,123)

Légère force du ressort = ressort bleu
Force standard du ressort = ressort rouge
Force accrue du ressort = ressort vert
Montage :Le corps est pressé dans l'alésage.
Il est recommandé d'humidifier le corps avant le montage.
Indication de dessin :
1) Outil de montage
2) Certaines tailles ont une forme de tige divergente

Y = hauteur de la pièce
W = longueur de la pièce
X = cote de coordonnées
Z = diamètre de la butée
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 03330-01_ES Poussoirs latéraux à ressort en matière plastique, doigt d'appui en Inox 197 kB

Dessins

Poussoirs latéraux à ressort en matière plastique, doigt d'appui en Inox

Sélection/filtre d'articles

RéférenceFinition 1Finition 2D

D1D2LL1±SF
env.(N)
Référence
Outil de
montage
CAOAcc.PrixCommander
03330-01-110307ressort légerforme de tige divergente632,973,70,41003330-01-03 8,11 €
03330-01-110409ressort léger-847,995,20,61503330-01-04 8,45 €
03330-01-110509ressort léger-1059,997,30,83003330-01-05 9,29 €
03330-01-110609ressort léger-1069,9910,312003330-01-05 10,02 €
03330-01-210307ressort standardforme de tige divergente635,973,70,42003330-01-03 8,11 €
03330-01-210409ressort standard-847,995,20,63003330-01-04 8,45 €
03330-01-210509ressort standard-1059,997,30,86003330-01-05 9,29 €
03330-01-210609ressort standard-1069,9910,313003330-01-05 10,02 €
03330-01-210813ressort standard-12811,91313,31,25003330-01-08 10,88 €
03330-01-211016ressort standard-161015,91616,91,68003330-01-10 11,46 €
03330-01-310509ressort renforcé-1059,997,30,89003330-01-05 9,29 €
03330-01-310609ressort renforcé-1069,9910,316003330-01-05 10,02 €
03330-01-310813ressort renforcé-12811,91313,21,210003330-01-08 10,88 €
03330-01-311016ressort renforcé-161015,91616,61,616003330-01-10 11,46 €
