Description de l'article/illustrations du produit

DescriptionMatière :Corps : acier de décolletage.
Bille en POM.
Ressort en acier inoxydable.
Finition :Corps : bruni.
Bille : poli.
Nota :Le poussoir latéral doit être emmanché dans l’alésage D1 au minimum de la cote L3. Il sert à positionner et à serrer de petites pièces dans des éléments de montage. Si la pièce doit subir une opération d’usinage, un serrage d’appoint par des éléments de serrage supplémentaires peut s’avérer nécessaire. Lors du stockage des sous-ensembles intégrant le poussoir latéral, veillez à ce que le ressort en plastique ne soit pas sous contrainte.

Il s'agit pour la force du ressort d'une valeur moyenne statique.
Indication de dessin :
1) Surface moletée
2) Emmanchement
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
 Fiche technique 03340_B Poussoir latéral à bille, Forme B 151 kB

Dessins

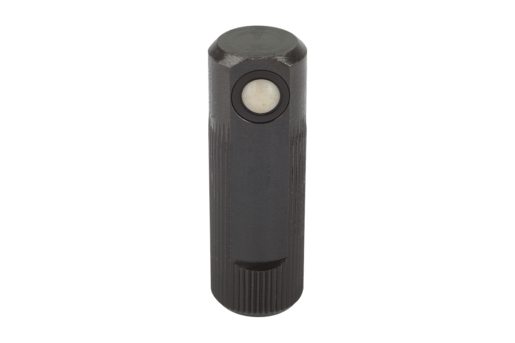

Poussoir latéral à bille, Forme B

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2L3BS1Alésage logement
H8
Force du
ressort initiale
N
Force du
ressort finale
N
CAOAcc.PrixCommander
03340-108B83253,663,20,782,56,5 6,45 €
03340-110B104304,2741104,59 6,56 €
03340-112B125354,8951,5126,513 6,69 €
03340-114B146,5405,8105,41,814818 7,19 €
