Les éléments de bridage pour systèmes modulaires norelem

Les systèmes modulaires sont des outils performants pour la conception et la construction. Pour améliorer la flexibilité de la production, norelem vous présente sa gamme d’éléments de bridage pour systèmes modulaires.



De multiples utilisations pour les éléments de bridage pour systèmes modulaires



Afin de répondre à tous les besoins, norelem présente des broches de serrage, des paliers pivotants mais aussi des plaques et équerres en acier pour toutes vos constructions industrielles.



Les broches de serrage : caractéristiques et utilisations



Les broches de serrage offrent la possibilité de serrer et de fixer des butées réglables, avec des épaisseurs différentes, sur les tables de soudage. Les clavettes sont serrées dans l’alésage par une rotation de la manette indexable et la bague d’arrêt réglable permet une fixation sécurisée des butées. Les centreurs et clavettes de serrage sont en acier 1.0715 et la bague d’arrêt en acier 1.0718.
norelem vous propose différentes broches de serrage pour diverses utilisations. Les broches de serrage avec rondelle sont utilisées pour la fixation de plaques d’adaptation, d’équerres ou de plaques ouvertes dans les tables à dépression. Les clavettes sont serrées par une simple rotation de la vis CHC.
Les broches avec équerre d’assemblage offrent une bonne fixation des profilés aluminium, faisant office de butées. Le desserrage de la manette indexable permet de desserrer également les dispositifs de serrage. L’équerre peut donc facilement être déplacée le long des rainures et tournée librement. La manipulation se fait sans autre outil nécessaire.
Les broches avec plaque d’adaptation concèdent une compatibilité entre la sauterelle à levier et le gabarit de perçage. Les clavettes de serrage sont disponibles en acier 1.0715 ou en inox 1.4305.

Les autres éléments de bridage



Pour une construction d’outils flexible et optimiser le temps d’équipement et le temps d’utilisation de machine, norelem vous propose différents éléments de bridage pour systèmes modulaires.

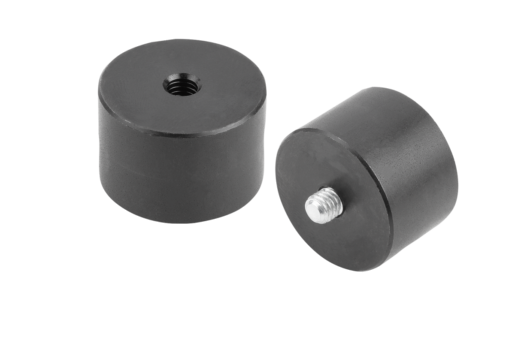

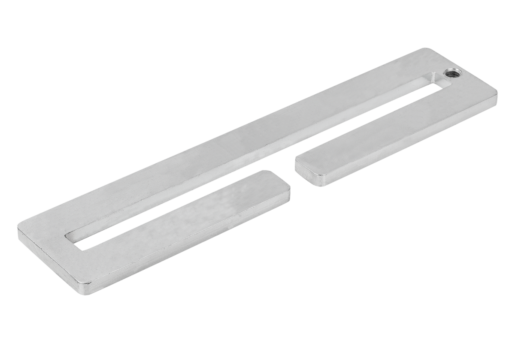

Le palier pivotant avec tige filetée s’utilise avec des plaques et des ensembles de bridage pour un serrage indirect. De la même manière, la plaque acier ouverte est fixée sur la table de dépression avec des broches de serrage et peut se fixer également sur une table de machine-outil à rainure. Un réglage fin peut être obtenu par une combinaison entre l’équerre acier ouverte et des vis moletées. La plaque d’adaptation circulaire permet le positionnement rapide des sauterelles à levier et est serrée sur une table de machine-outil par un module excentrique de serrage.
Enfin, l’ensemble de bridage pour module excentrique de serrage est la solution pour le serrage indirect de pièces fragiles.


Découvrez dès maintenant et commandez en ligne les éléments de bridage pour systèmes modulaires norelem!


norelem est votre partenaire fiable pour vos composants standard destinés à la construction et à l’ingénierie mécanique.
