Mors de serrage à mâchoire fixe, forme D, avec surépaisseur d'usinage
04451_D

Mors de serrage à mâchoire fixe, forme D, avec surépaisseur...

retour

Description de l'article/illustrations du produit

DescriptionDescription du produit :De par leur principe de fonctionnement, les mors de serrage sont adaptés pour réaliser des serrages multiples.
Grâce aux surfaces de serrage, on obtient des forces de serrage importantes.
Ces mors de serrage sont utilisés dans une rainure en T.
Une rotation de la vis de serrage permet de déplacer le mors de serrage vers l'extérieur et de caler la pièce à usiner contre la butée fixe du dispositif d'usinage.
Le trou oblong intégré dans la double cale permet de déplacer les mors de serrage ou de compenser les tolérances.
Course de déplacement : M12 = ±1,0 mm.
Matière :Corps et mors de serrage en acier de traitement.Finition :Double cale et mors de serrage trempés, brunis.Nota :Les deux trous de fixation sur les surfaces d'appui permettent de monter des supports universels supplémentaires pour une profondeur de serrage optimale de la pièce.Contenu de la livraisonMors de serrage.
Vis de fixation.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 04451_D Mors de serrage à mâchoire fixe, forme D, avec surépaisseur d'usinage 164 kB

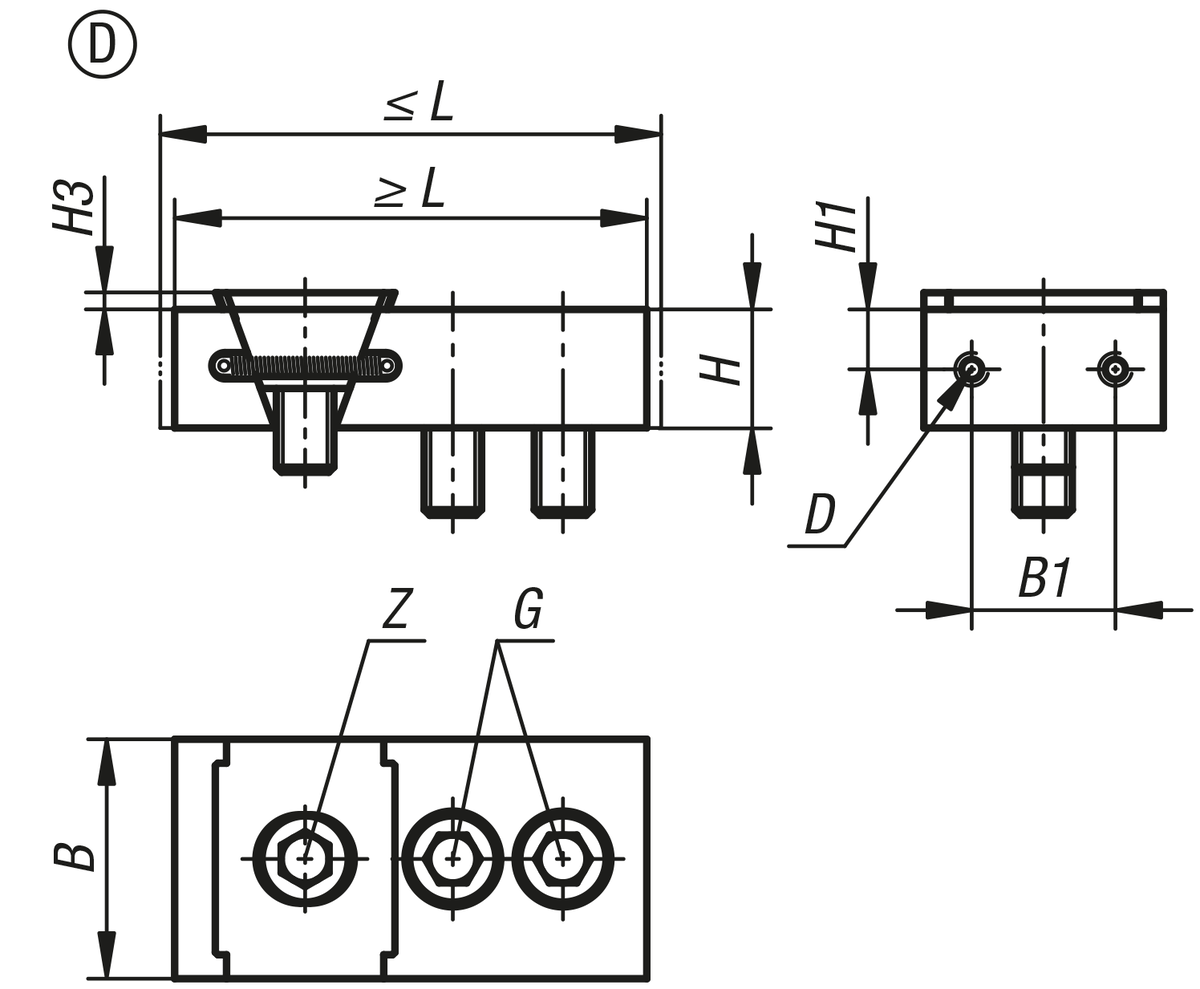

Dessins

Mors de serrage à mâchoire fixe, forme D, avec surépaisseur d'usinage

Sélection/filtre d'articles

RéférenceFormeB

B1HH1H3D
Taraudage
L
min.
L
max.
G
Trou lamé pour
vis CHC DIN 912
Z
Trou lamé pour
vis CHC DIN 912
Force
de serrage
kN max.
Couple
de serrage
max Nm
CAOAcc.PrixCommander
04451-0500412D50302512,53,5M598,5104,5M12x30M12x253085354,51 €
