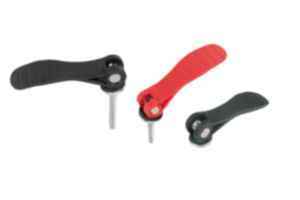

04232Levier à serrage rapide avec poignée en plastique avec taraudage... |
retour |
|
|
DescriptionMatière :Poignée de manutention et rondelle de pression en plastique renforcé de fibre de verre, PA 66.
Axe d'articulation en Inox 1.4305.
Goujon et rondelle en acier classe de résistance 5.8 ou inox 1.4305.Finition :Poignée noire ou rouge signalisation RAL3020.
Rondelle de pression noire.
Axe d'articulation naturel.
Goujon et rondelle passivés bleu ou Inox naturel.Nota :Les matières plastiques ont la particularité de se déformer sous l'effet des charges ( au fil du temps ), ce qui peut diminuer la force de serrage.
Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Levier à serrage rapide avec poignée en plastique avec taraudage en acier ou acier inox |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Matière
de composant | Couleur
du corps
de base | D | D1 | D2 | B | B1 | H | H1 | A | A1 | Course
S | Force de
serrage
F (kN) | Force
manuelle
FH (N) | CAO | Acc. | Prix | Commander |
|---|
| 04232-1521105 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 1,15 | 2,5 | 125 |  | | 6,24 € | | | 04232-1521106 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 6,24 € | | | 04232-2521108 | acier | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 1,5 | 5 | 170 | | | 7,40 € | | | 04232-1531105 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 9,41 € | | | 04232-1531106 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 9,41 € | | | 04232-2531108 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 1,5 | 5 | 170 | | | 11,12 € | | | 04232-15218405 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 6,24 € | | | 04232-15218406 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 6,24 € | | | 04232-25218408 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 1,5 | 5 | 170 | | | 7,40 € | | | 04232-15318405 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 9,41 € | | | 04232-15318406 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 9,41 € | | | 04232-25318408 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 1,5 | 5 | 170 | | | 11,12 € | |
|
Levier à came avec poignée en plastique et filetage, acier ou acier inox |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Matière
de composant | Couleur
du corps
de base | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Course
S | Force de
serrage
F (kN) | Force
manuelle
FH (N) | CAO | Acc. | Prix | Commander |
|---|
| 04232-1521105X20 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,68 € | | | 04232-1521105X30 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,68 € | | | 04232-1521105X40 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,11 € | | | 04232-1521105X50 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,11 € | | | 04232-1521106X20 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,68 € | | | 04232-1521106X30 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,68 € | | | 04232-1521106X40 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,11 € | | | 04232-1521106X50 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,11 € | | | 04232-2521108X25 | acier | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,92 € | | | 04232-2521108X30 | acier | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,92 € | | | 04232-2521108X40 | acier | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,48 € | | | 04232-2521108X50 | acier | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,48 € | | | 04232-2521110X25 | acier | noir | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,92 € | | | 04232-2521110X30 | acier | noir | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,92 € | | | 04232-2521110X40 | acier | noir | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,48 € | | | 04232-2521110X50 | acier | noir | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,48 € | | | 04232-1531105X20 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,01 € | | | 04232-1531105X30 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,01 € | | | 04232-1531105X40 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,70 € | | | 04232-1531105X50 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,70 € | | | 04232-1531106X20 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,01 € | | | 04232-1531106X30 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,01 € | | | 04232-1531106X40 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,70 € | | | 04232-1531106X50 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,70 € | | | 04232-2531108X25 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,91 € | | | 04232-2531108X30 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,91 € | | | 04232-2531108X40 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 12,73 € | | | 04232-2531108X50 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 12,73 € | | | 04232-2531110X25 | acier inoxydable | noir | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,91 € | | | 04232-2531110X30 | acier inoxydable | noir | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,91 € | | | 04232-2531110X40 | acier inoxydable | noir | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 12,73 € | | | 04232-2531110X50 | acier inoxydable | noir | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 12,73 € | | | 04232-15218405X20 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,68 € | | | 04232-15218405X30 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,68 € | | | 04232-15218405X40 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,11 € | | | 04232-15218405X50 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,11 € | | | 04232-15218406X20 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,68 € | | | 04232-15218406X30 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,68 € | | | 04232-15218406X40 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,11 € | | | 04232-15218406X50 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,11 € | | | 04232-25218408X25 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,92 € | | | 04232-25218408X30 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,92 € | | | 04232-25218408X40 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,48 € | | | 04232-25218408X50 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,48 € | | | 04232-25218410X25 | acier | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,92 € | | | 04232-25218410X30 | acier | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,92 € | | | 04232-25218410X40 | acier | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,48 € | | | 04232-25218410X50 | acier | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,48 € | | | 04232-15318405X20 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,01 € | | | 04232-15318405X30 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,01 € | | | 04232-15318405X40 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,70 € | | | 04232-15318405X50 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,70 € | | | 04232-15318406X20 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,01 € | | | 04232-15318406X30 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,01 € | | | 04232-15318406X40 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,70 € | | | 04232-15318406X50 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,70 € | | | 04232-25318408X25 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,91 € | | | 04232-25318408X30 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,91 € | | | 04232-25318408X40 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 12,73 € | | | 04232-25318408X50 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 12,73 € | | | 04232-25318410X25 | acier inoxydable | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,91 € | | | 04232-25318410X30 | acier inoxydable | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,91 € | | | 04232-25318410X40 | acier inoxydable | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 12,73 € | | | 04232-25318410X50 | acier inoxydable | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 12,73 € | |
|
