Levier à serrage rapide avec taraudage ou filetage en acier ou Inox
04232

Levier à serrage rapide avec taraudage ou filetage en acier ou...

retour

Description de l'article/illustrations du produit

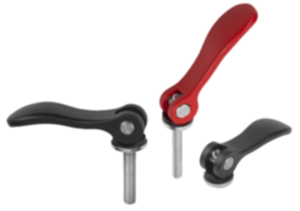

Levier à serrage rapide avec taraudage ou filetage en acier ou Inox
  • Levier à serrage rapide avec taraudage ou filetage en acier ou Inox
DescriptionMatière :Poignée en fonte d'aluminium EN AC-46200.
Rondelle de pression en plastique renforcée de fibre de verre PA 66 GF 35-X
Axe d'articulation en inox 1.4305.
Goujon et rondelle en acier classe de résistance 5.8, ou inox 1.4305.
Finition :Poignée, laquage poudre noire microstructuré ou rouge RAL 3003 microstructuré.
Rondelle de pression, noir.
Axe d'articulation, naturel.
Goujon et rondelle, acier zingué bleu ou Inox naturel.
Nota :Les matières plastiques ont la particularité de se déformer sous l'effet des charges (au fil du temps).
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
 Fiche technique 04232 Levier à serrage rapide avec taraudage ou filetage en acier ou Inox 135 kB

Dessins (aperçu complet)

Levier à serrage rapide avec taraudage ou filetage en acier ou Inox

Levier à serrage rapide avec taraudage

plus d'infos

Aperçu des articles (comprimé)

Sélection/filtre d'articles
Référence
acier
Référence
acier inoxydable
Couleur
du corps de base
D

D1D2BB1HH1AA1Course
S
Force de serrage
F
(kN)
Force
manuelle
FH N
Filtre
04232-950110304232-9511103noirM312614,411,591336,241,711,590
04232-950110404232-9511104noirM412614,411,591336,241,711,590
04232-050110404232-0511104noirM415,48181311,21752,359,112,5100
04232-050110504232-0511105noirM515,48181311,21752,359,112,5100
04232-150110504232-1511105noirM518,1921,51514,52270,479,21,24120
04232-150110604232-1511106noirM618,1921,51514,52270,479,21,24120
04232-250110804232-2511108noirM827,11133,3241828,5961081,58350
04232-950140304232-9511403rouge rubis RAL 3003M312614,411,591336,241,711,590
04232-950140404232-9511404rouge rubis RAL 3003M412614,411,591336,241,711,590
04232-050140404232-0511404rouge rubis RAL 3003M415,48181311,21752,359,112,5100
04232-050140504232-0511405rouge rubis RAL 3003M515,48181311,21752,359,112,5100
04232-150140504232-1511405rouge rubis RAL 3003M518,1921,51514,52270,479,21,24120
04232-150140604232-1511406rouge rubis RAL 3003M618,1921,51514,52270,479,21,24120
04232-250140804232-2511408rouge rubis RAL 3003M827,11133,3241828,5961081,58350

Levier à serrage rapide avec filetage

plus d'infos

Dessins

Levier à serrage rapide avec filetage

Aperçu des articles (comprimé)

Sélection/filtre d'articles
Référence
acier
CouleurDD1D2BB1HH1AA1LCourse
S
Force de serrage
F
(kN)
Force
manuelle
FH N
Filtre
04232-9501103XnoirM312614,411,591336,241,710/15/30/10/15/3011,590
04232-9501104XnoirM412614,411,591336,241,710/15/30/10/15/3011,590
04232-0501104XnoirM415,48181311,21752,359,115/20/30/15/20/3012,5100
04232-0501105XnoirM515,48181311,21752,359,120/30/40/50/20/30/40/5012,5100
04232-1501105XnoirM518,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-1501106XnoirM618,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-2501108XnoirM827,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-2501110XnoirM1027,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-9501403Xrouge rubis RAL 3003M312614,411,591336,241,710/15/30/10/15/3011,590
04232-9501404Xrouge rubis RAL 3003M412614,411,591336,241,710/15/30/10/15/3011,590
04232-0501404Xrouge rubis RAL 3003M415,48181311,21752,359,115/20/30/15/20/3012,5100
04232-0501405Xrouge rubis RAL 3003M515,48181311,21752,359,120/30/40/50/20/30/40/5012,5100
04232-1501405Xrouge rubis RAL 3003M518,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-1501406Xrouge rubis RAL 3003M618,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-2501408Xrouge rubis RAL 3003M827,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-2501410Xrouge rubis RAL 3003M1027,11133,3241828,59610825/30/40/50/25/30/40/501,58350
