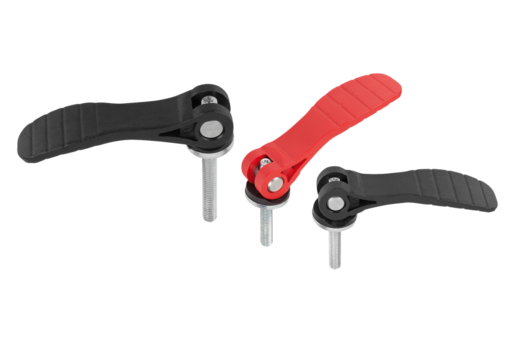

04233Levier à serrage rapide réglable avec poignée en plastique avec... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Poignée de manutention et rondelle de pression en plastique renforcé de fibre de verre, PA 66.
Axe d'articulation en Inox 1.4305.
Goujon et rondelle en acier classe de résistance 5.8 ou inox 1.4305.Finition :Poignée noire ou rouge signalisation RAL3020.
Rondelle de pression noire.
Axe d'articulation naturel.
Goujon et rondelle passivés bleu ou Inox naturel.Nota :Les leviers à serrage rapide réglables sont utilisés lorsque le serrage doit être obtenu avec une position bien définie du levier de serrage (espaces réduits). La position exacte du levier de serrage est réglée avec un tournevis au moyen du pas fin du goujon.

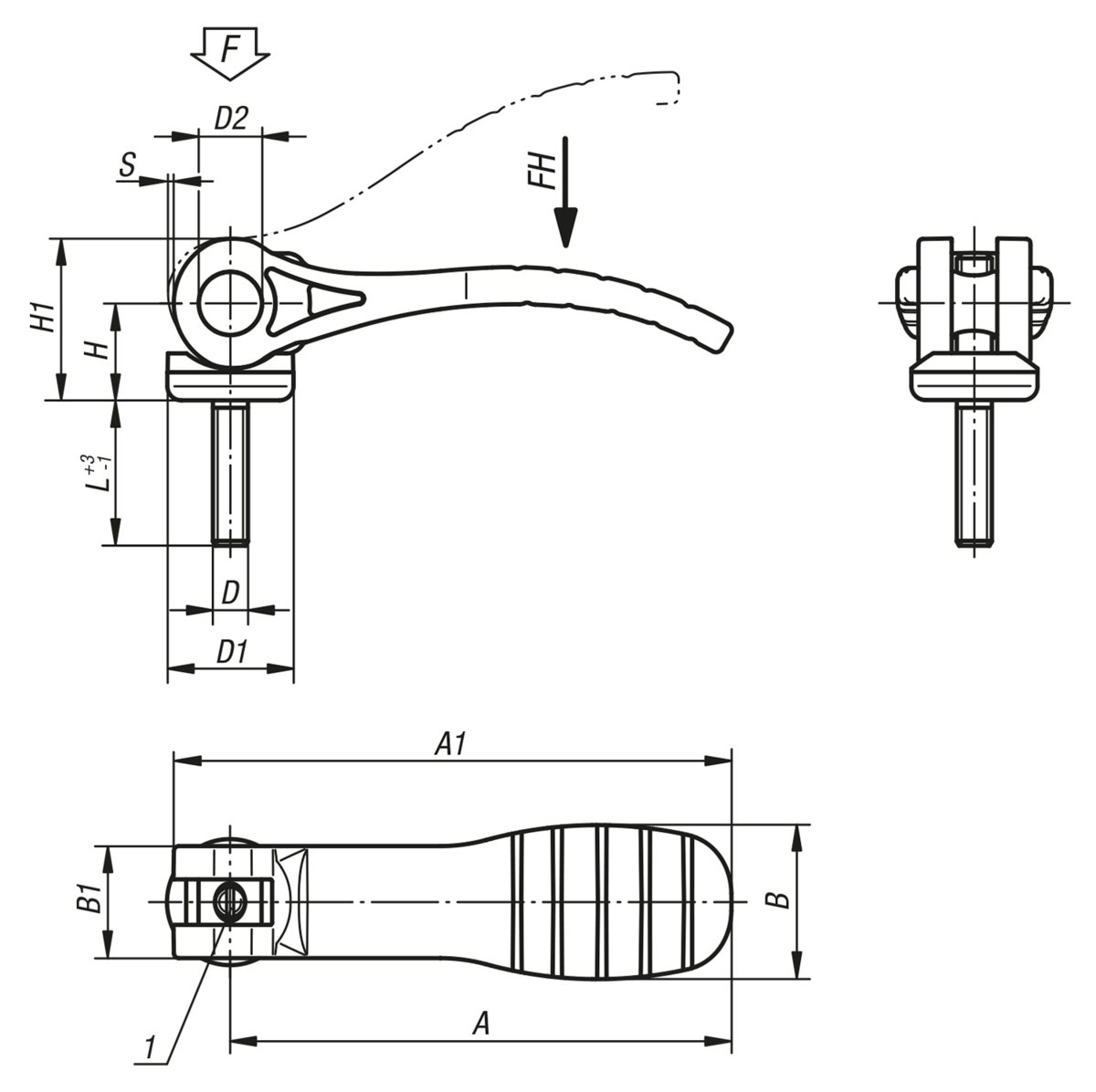

Les matières plastiques ont la particularité de se déformer sous l'effet des charges (au fil du temps), ce qui peut diminuer la force de serrage.Indication de dessin :1) Vis de réglage du levier de tension TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Matière
de composant | Couleur
du corps
de base | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Course
S | Force de
serrage
F (kN) | Force
manuelle
FH (N) | CAO | Acc. | Prix | Commander |
|---|
| 04233-1521105X20 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 |  | | 7,65 € | | | 04233-1521105X30 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 7,65 € | | | 04233-1521105X40 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 8,19 € | | | 04233-1521105X50 | acier | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 8,19 € | | | 04233-1521106X20 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 7,65 € | | | 04233-1521106X30 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 7,65 € | | | 04233-1521106X40 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 8,19 € | | | 04233-1521106X50 | acier | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 8,19 € | | | 04233-2521108X25 | acier | noir | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,98 € | | | 04233-2521108X30 | acier | noir | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,98 € | | | 04233-2521108X40 | acier | noir | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 9,33 € | | | 04233-2521108X50 | acier | noir | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 9,33 € | | | 04233-2521110X25 | acier | noir | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,98 € | | | 04233-2521110X30 | acier | noir | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,98 € | | | 04233-2521110X40 | acier | noir | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 9,33 € | | | 04233-2521110X50 | acier | noir | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 9,33 € | | | 04233-1531105X20 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 11,47 € | | | 04233-1531105X30 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 11,47 € | | | 04233-1531105X40 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 12,27 € | | | 04233-1531105X50 | acier inoxydable | noir | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 12,27 € | | | 04233-1531106X20 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 11,47 € | | | 04233-1531106X30 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 11,47 € | | | 04233-1531106X40 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 12,27 € | | | 04233-1531106X50 | acier inoxydable | noir | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 12,27 € | | | 04233-2531108X25 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 13,46 € | | | 04233-2531108X30 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 13,46 € | | | 04233-2531108X40 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 14,39 € | | | 04233-2531108X50 | acier inoxydable | noir | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 14,39 € | | | 04233-2531110X25 | acier inoxydable | noir | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 13,46 € | | | 04233-2531110X30 | acier inoxydable | noir | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 13,46 € | | | 04233-2531110X40 | acier inoxydable | noir | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 14,39 € | | | 04233-2531110X50 | acier inoxydable | noir | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 14,39 € | | | 04233-15218405X20 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 7,65 € | | | 04233-15218405X30 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 7,65 € | | | 04233-15218405X40 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 8,19 € | | | 04233-15218405X50 | acier | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 8,19 € | | | 04233-15218406X20 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 7,65 € | | | 04233-15218406X30 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 7,65 € | | | 04233-15218406X40 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 8,19 € | | | 04233-15218406X50 | acier | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 8,19 € | | | 04233-25218408X25 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,98 € | | | 04233-25218408X30 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,98 € | | | 04233-25218408X40 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 9,33 € | | | 04233-25218408X50 | acier | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 9,33 € | | | 04233-25218410X25 | acier | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,98 € | | | 04233-25218410X30 | acier | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,98 € | | | 04233-25218410X40 | acier | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 9,33 € | | | 04233-25218410X50 | acier | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 9,33 € | | | 04233-15318405X20 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 11,47 € | | | 04233-15318405X30 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 11,47 € | | | 04233-15318405X40 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 12,27 € | | | 04233-15318405X50 | acier inoxydable | rouge traffic RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 12,27 € | | | 04233-15318406X20 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 11,47 € | | | 04233-15318406X30 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 11,47 € | | | 04233-15318406X40 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 12,27 € | | | 04233-15318406X50 | acier inoxydable | rouge traffic RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 12,27 € | | | 04233-25318408X25 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 13,46 € | | | 04233-25318408X30 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 13,46 € | | | 04233-25318408X40 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 14,39 € | | | 04233-25318408X50 | acier inoxydable | rouge traffic RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 14,39 € | | | 04233-25318410X25 | acier inoxydable | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 13,46 € | | | 04233-25318410X30 | acier inoxydable | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 13,46 € | | | 04233-25318410X40 | acier inoxydable | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 14,39 € | | | 04233-25318410X50 | acier inoxydable | rouge traffic RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 14,39 € | |
