Levier à serrage rapide réglable en Inox avec filetage

retour

Produits
- THE BIG GREEN BOOK
  - norelem réalise - Système flexible de pièces standardisées
    - Brides Outils de serrage
      - Serrages à came
        Levier à serrage rapide réglable en Inox avec filetage

Description de l'article/illustrations du produit

DescriptionMatière :Poignée acier inox 1.4308.
Rondelle de pression en plastique renforcé de fibre de verre PA 66 GF 35-X.
Axes d'articulation, rondelle et goujon inox 1.4305.Finition :Poignée finition polie électrolytique ou grenaillée.
Rondelle de pression, noir.
Axe d'articulation, rondelle et goujon, naturel.Nota :Les leviers à serrage rapide réglables sont utilisés lorsque le serrage doit être obtenu avec une position du levier bien définie (espaces réduits). La position exacte du levier de tension est réglée avec un tournevis.

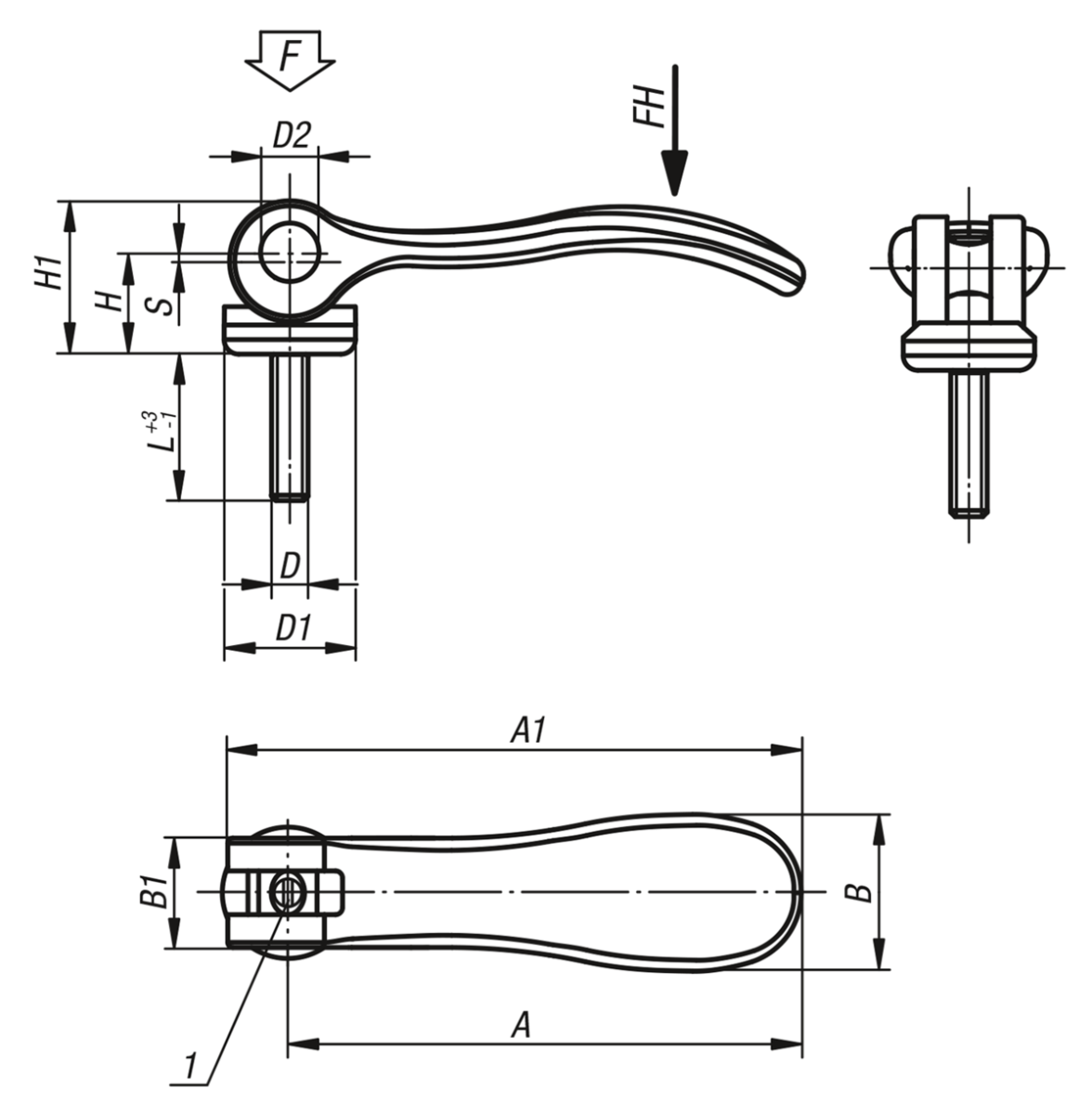

Les matières plastiques ont la particularité de se déformer sous l'effet des charges (au fil du temps).Indication de dessin :

1) Vis de réglage du levier de tension

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04233 Levier à serrage rapide réglable en Inox avec filetage

182 kB

Dessins

Sélection/filtre d'articles

Référence	Surface corps	D	D1	D2	B	B1	H	H1	A	A1	L	Course S	Force de serrage F (kN)	Force manuelle FH (N)	Prix
04233-9512003X10	électropoli	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	20,75 €
04233-9512003X15	électropoli	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	20,75 €
04233-9512003X30	électropoli	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	20,75 €
04233-9512004X10	électropoli	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	20,75 €
04233-9512004X15	électropoli	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	20,75 €
04233-9512004X30	électropoli	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	20,75 €
04233-0512004X15	électropoli	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	22,32 €
04233-0512004X20	électropoli	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	22,32 €
04233-0512004X30	électropoli	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	22,32 €
04233-0512005X20	électropoli	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	22,32 €
04233-0512005X30	électropoli	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	22,32 €
04233-0512005X40	électropoli	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	23,14 €
04233-0512005X50	électropoli	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	23,14 €
04233-1512005X20	électropoli	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	27,86 €
04233-1512005X30	électropoli	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	27,86 €
04233-1512005X40	électropoli	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	28,89 €
04233-1512005X50	électropoli	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	28,89 €
04233-1512006X20	électropoli	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	27,86 €
04233-1512006X30	électropoli	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	27,86 €
04233-1512006X40	électropoli	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	28,89 €
04233-1512006X50	électropoli	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	28,89 €
04233-2512008X25	électropoli	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	39,16 €
04233-2512008X30	électropoli	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	39,16 €
04233-2512008X40	électropoli	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	40,33 €
04233-2512008X50	électropoli	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	40,33 €
04233-2512010X25	électropoli	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	39,16 €
04233-2512010X30	électropoli	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	39,16 €
04233-2512010X40	électropoli	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	40,33 €
04233-2512010X50	électropoli	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	40,33 €
04233-9512303X10	grenaillé	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	18,89 €
04233-9512303X15	grenaillé	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	18,89 €
04233-9512303X30	grenaillé	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	18,89 €
04233-9512304X10	grenaillé	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	18,89 €
04233-9512304X15	grenaillé	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	18,89 €
04233-9512304X30	grenaillé	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	18,89 €
04233-0512304X15	grenaillé	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	20,10 €
04233-0512304X20	grenaillé	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	20,10 €
04233-0512304X30	grenaillé	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	20,10 €
04233-0512305X20	grenaillé	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	20,10 €
04233-0512305X30	grenaillé	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	20,10 €
04233-0512305X40	grenaillé	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	20,83 €
04233-0512305X50	grenaillé	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	20,83 €
04233-1512305X20	grenaillé	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	24,56 €
04233-1512305X30	grenaillé	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	24,56 €
04233-1512305X40	grenaillé	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	25,44 €
04233-1512305X50	grenaillé	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	25,44 €
04233-1512306X20	grenaillé	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	24,56 €
04233-1512306X30	grenaillé	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	24,56 €
04233-1512306X40	grenaillé	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	25,44 €
04233-1512306X50	grenaillé	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	25,44 €
04233-2512308X25	grenaillé	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	33,32 €
04233-2512308X30	grenaillé	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	33,32 €
04233-2512308X40	grenaillé	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	34,30 €
04233-2512308X50	grenaillé	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	34,30 €
04233-2512310X25	grenaillé	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	33,32 €
04233-2512310X30	grenaillé	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	33,32 €
04233-2512310X40	grenaillé	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	34,30 €
04233-2512310X50	grenaillé	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	34,30 €
