04233Levier à serrage rapide réglable en acier avec filetage |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Poignée acier 1.0401.
Rondelle de pression plastique renforcé de fibre de verre PA 66 GF 35-X.
Axes d'articulation inox 1.4305.
Goujon et rondelle acier, classe de résistance 5.8.Finition :Poignée, goujon et rondelle zingués passivés bleu
Rondelle de pression noire.
Axes d'articulation naturels.Nota :Les leviers à serrage rapide réglables sont utilisés lorsque le serrage doit être obtenu avec une position du levier bien définie (espaces réduits). La position exacte du levier de tension est réglée avec un tournevis.

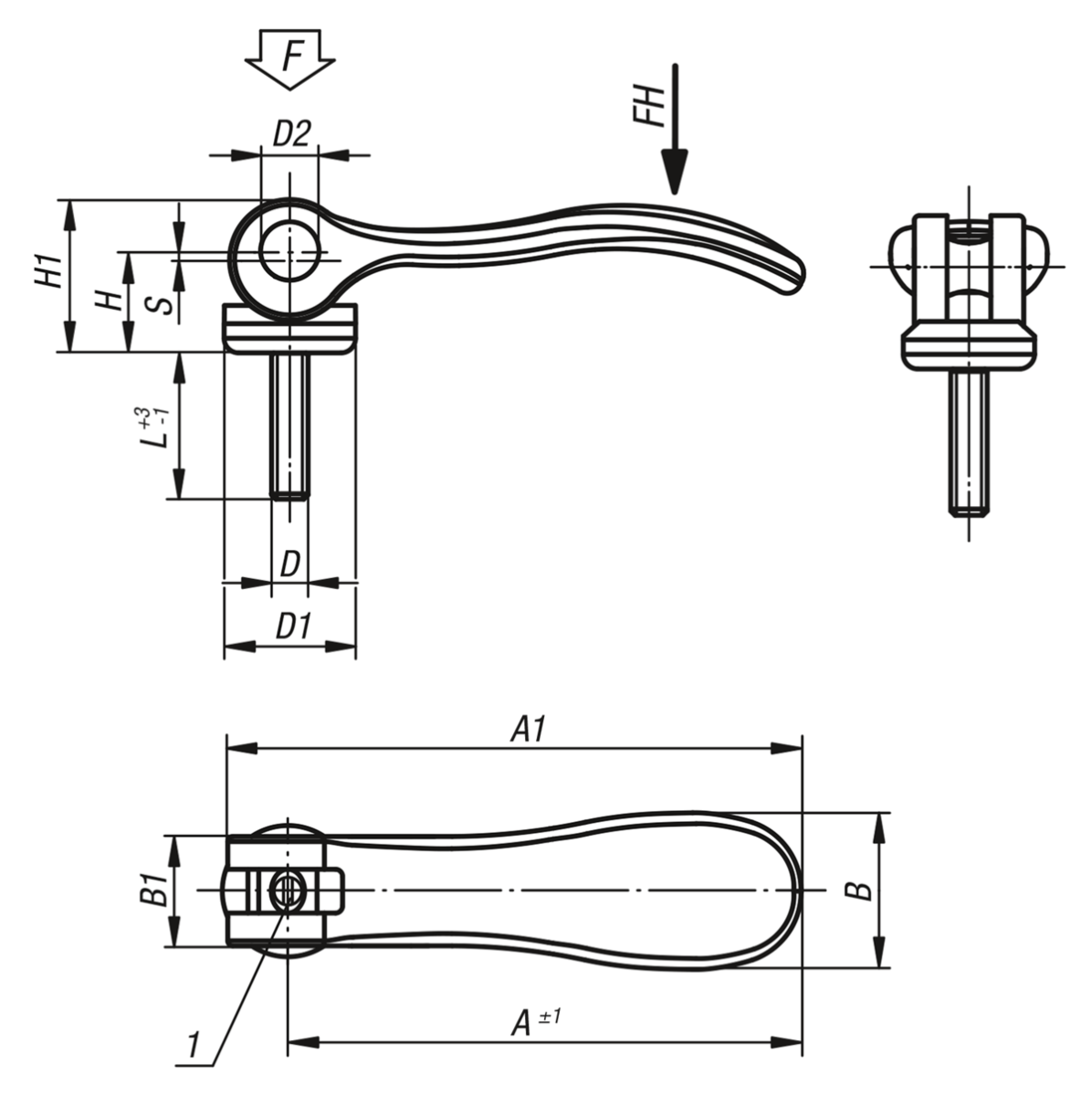

Les matières plastiques ont la particularité de se déformer sous l'effet des charges (au fil du temps).Indication de dessin :1) Vis de réglage du levier de tension TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Course
S | Force de
serrage
F (kN) | Force
manuelle
FH (N) | CAO | Acc. | Prix | Commander |
|---|
| 04233-1502205X20 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 |  | | 15,81 € | | | 04233-1502205X30 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 15,81 € | | | 04233-1502205X40 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 16,28 € | | | 04233-1502205X50 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 16,28 € | | | 04233-1502206X20 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 15,81 € | | | 04233-1502206X30 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 15,81 € | | | 04233-1502206X40 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 16,28 € | | | 04233-1502206X50 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 16,28 € | | | 04233-2502208X25 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 24,07 € | | | 04233-2502208X30 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 24,07 € | | | 04233-2502208X40 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 24,67 € | | | 04233-2502208X50 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 25,55 € | | | 04233-2502210X25 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 24,94 € | | | 04233-2502210X30 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 24,94 € | | | 04233-2502210X40 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 25,55 € | | | 04233-2502210X50 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 25,55 € | |
