        Fermetures à déclic en plastique avec bouton

Description de l'article/illustrations du produit

DescriptionMatière :PC/ABS.Finition :noir, chromé, blanc ou beige.Nota :Ces fermetures à déclic sont conçues pour un montage affleurant dans les portes, trappes et capots grâce à leur bouton encastré.

Indice d'inflammabilité : UL94-HB.

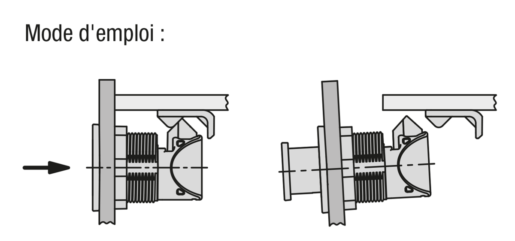

Couple max. pour le serrage de l'écrou : 4,2 Nm.Mode d'emploi :À l'état non actionné, le bouton est encastré dans le corps. En appuyant sur l'élément de commande, celui-ci ressort et la porte peut être ouverte en tirant. Le verrouillage est automatiquement assuré par la fermeture de la porte. Appuyez à nouveau sur le bouton pour revenir à l'état non actionné.Utilisation :- Industrie automobile
- Technique médicale
- Construction de machines
- Bateaux et construction navale
- Aérospatial
- Industrie du meubleMontage :1. Réalisez la découpe selon le croquis.
2. Fixation de l'équerre de montage.
3. Fixation par l'arrière à l'aide d'écrous de montage.Contenu de la livraisonLes écrous et les équerres de montage sont inclus.
Les vis (M5) pour équerre de montage ne sont pas incluses. Indication de dessin :

1) Bouton
2) Tenons de guidage anti-retournement
3) Vantail
4) Cadre
5) Écrous de montage
6) Corps
7) Équerre de montage
8) Pour tenons de guidage (en option)
9) Support anti-retournement (en option)
10) Découpe de montage

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05596-50 Fermetures à déclic en plastique avec bouton

221 kB

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	A	B	B1	B2	B3	B4	D	D1	D2	H	H1	H2	Prix
05596-50-247400	noir	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	24,22 €
05596-50-247401	chromé	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	36,48 €
05596-50-247402	blanc	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	24,22 €
05596-50-247403	beige	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	24,22 €

Référence	Couleur du corps de base	H3	H4	H5	H6	L	L1	L2	L3	L4	Charge max. en N	Plage de température en °C	S=épaisseur de battant en mm	Prix
05596-50-247400	noir	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 à 60	1,2-19	24,22 €
05596-50-247401	chromé	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 à 60	1,2-19	36,48 €
05596-50-247402	blanc	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 à 60	1,2-19	24,22 €
05596-50-247403	beige	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 à 60	1,2-19	24,22 €
