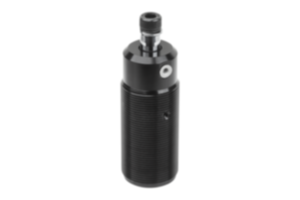

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base en aluminium.
Piston en acier.
Finition :Corps de base anodisé noir.
Piston chromé dur.
Nota :Les vérins de bridage pivotants pneumatiques à visser sont utilisés dans les applications où de faibles forces de serrage sont suffisantes, ou lorsqu'il faut laisser le champ libre pour placer ou enlever la pièce à usiner.
Leur forme permet un montage peu encombrant. Le vérin de bridage pivotant peut être ajusté en hauteur à l'aide du raccord fileté et est adapté à un montage encastré dans le dispositif.


En raison de la fonction double effet du vérin de bridage, le piston est déplacé vers le bas et vers le haut à l'aide de la pression.
La course totale du vérin de bridage pivotant est constituée d'une course d'approche et d'une course de serrage. Au début du processus de serrage, le bras de serrage effectue une course d'approche en pivotant à 90° vers le bas. A la suite de ce mouvement, la course de serrage est linéaire vers le bas. Le serrage de la pièce à usiner doit être exclusivement assuré par la course de serrage.

Le vérin de bridage pivotant ne doit pas être gêné dans son mouvement de pivotement. F1 = pour une pression de service autorisée max. de 6 bars.

Le vérin de bridage pivotant à visser peut être fixé à l'aide d'un écrou à encoche DIN 70852 (07590-05) ou d'une bride filetée (05610-20).

Le vérin de bridage pivotant ne doit être utilisé qu'avec de l'air lubrifié.

Vis et bague élastique incluses pour la fixation des bras de serrage disponibles en option.

Bras de serrage, écrou à encoche et bride filetée non inclus dans la livraison.
Accessoires :05620 Bras de serrage pour vérin de bridage pivotant.
07590-05 Écrou à encoche DIN 70852.
05610-20 Bride filetée.

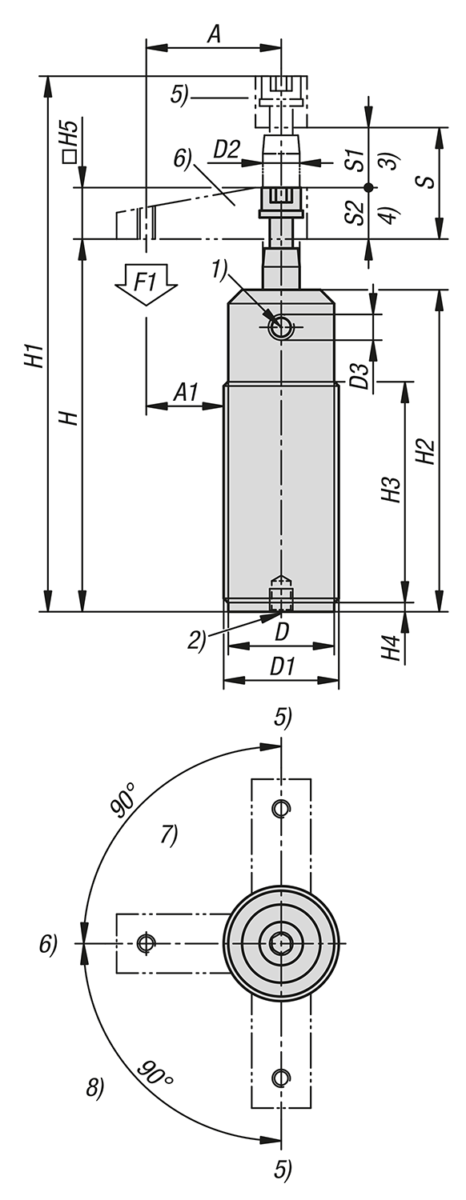

Indication de dessin :
1) Serrage
2) Desserrage
3) Course d'approche
4) Course de serrage
5) Desserré
6) Serré
7) Pivotant à gauche
8) Pivotant à droite
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 05610-05 Vérin de bridage pivotant pneumatique à visser 282 kB

Dessins

Vérin de bridage pivotant pneumatique à visser

Sélection/filtre d'articles

RéférenceTailleFinition 2Type de formeA

A1DD1D2D3D4CAOAcc.PrixCommander
05610-05-11212à visserpivotement à droite3522,522,5M25X1,58M5M5 305,79 €
05610-05-11616à visserpivotement à droite412627,5M30x1,58M5M5 305,79 €
05610-05-12020à visserpivotement à droite4830,532,5M35x1,512M5M8 305,79 €
05610-05-12525à visserpivotement à droite503038M40x1,514M5M8 305,79 €
05610-05-13232à visserpivotement à droite603548M50x1,516G1/8M8 317,70 €
05610-05-14040à visserpivotement à droite7042,553M55X1,516G1/8M8 357,41 €
05610-05-15050à visserpivotement à droite8047,562M65X1,520G1/8M10 436,84 €
05610-05-16363à visserpivotement à droite905077M80X1,520G1/8M10 488,46 €
05610-05-21212à visserpivotement à gauche3522,522,5M25X1,58M5M5 305,79 €
05610-05-21616à visserpivotement à gauche412627,5M30x1,58M5M5 305,79 €
05610-05-22020à visserpivotement à gauche4830,532,5M35x1,512M5M8 305,79 €
05610-05-22525à visserpivotement à gauche503038M40x1,514M5M8 305,79 €
05610-05-23232à visserpivotement à gauche603548M50x1,516G1/8M8 317,70 €
05610-05-24040à visserpivotement à gauche7042,553M55X1,516G1/8M8 357,41 €
05610-05-25050à visserpivotement à gauche8047,562M65X1,520G1/8M10 436,84 €
05610-05-26363à visserpivotement à gauche905077M80X1,520G1/8M10 488,46 €
RéférenceH

H1H2H3H4H5S1S2Course
S
F1
N
CAOAcc.PrixCommander
05610-05-11274,9104,5704821298,617,640 305,79 €
05610-05-11675108,5704821698,517,590 305,79 €
05610-05-12090,5136,585,163,1219121527120 305,79 €
05610-05-1257311870351216131326210 305,79 €
05610-05-1328313279401519141428370 317,70 €
05610-05-1408713683451519141630650 357,41 €
05610-05-1509214887501525,41616321020 436,84 €
05610-05-1639815392561525,41614301720 488,46 €
05610-05-21274,9104,5704821298,617,640 305,79 €
05610-05-21675108,5704821698,517,590 305,79 €
05610-05-22090,5136,585,163,1219121527120 305,79 €
05610-05-2257311870351216131326210 305,79 €
05610-05-2328313279401519141428370 317,70 €
05610-05-2408713683451519141630650 357,41 €
05610-05-2509214887501525,41616321020 436,84 €
05610-05-2639815392561525,41614301720 488,46 €
