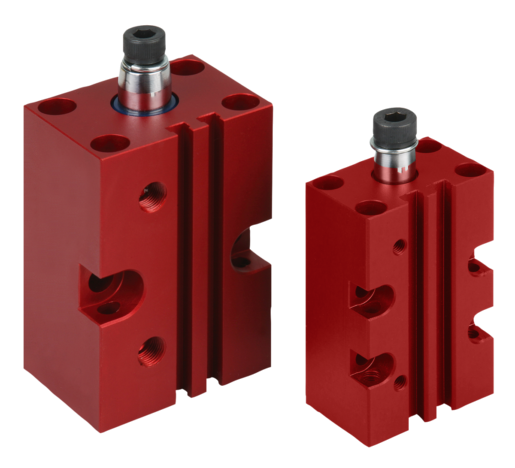

        Vérin de bridage pivotant pneumatique

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base aluminium.
Tige de piston double effet inox.Finition :Corps de base anodisé rouge.
Tige de piston double effet polie.Nota :Les ensembles de bridage pivotants sont utilisés là où de faibles forces de serrage suffisent ou lorsque le point de serrage pour placer ou enlever la pièce à usiner doit
être libre. Le corps en forme de bloc permet d'avoir plusieurs possibilités de fixation.
Le piston à détection magnétique permet l‘utilisation de détecteurs de fin de course. La vis et la rondelle élastique sont fournis pour la fixation du bras de serrage accessoire. Le vérin de bridage pivotant ne doit pas être gêné lors du mouvement de rotation.
F1 = pression de service maximale admissible à 6 bars.Sur demande :Détecteur de proximité.Accessoires :- Bras de serrage 05620
- Adaptateur 05625Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05610 Vérin de bridage pivotant pneumatique

269 kB

Dessins

Sélection/filtre d'articles

Référence	Finition 2	Taille	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	Statut	Prix
05610-120	pivotement à droite	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	fin de série	480,89 €
05610-220	pivotement à gauche	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	fin de série	480,89 €
05610-250	pivotement à gauche	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	fin de série	769,79 €

Référence	Finition 2	Taille	H	H1	H2	H3	H4	H5	H6	L	T	T1	Course S	S1	S2	F1 kN	Statut	Prix
05610-120	pivotement à droite	20	79	124	74	17	44,5	24	22	46	4,5	20	27	12	15	-	fin de série	480,89 €
05610-220	pivotement à gauche	20	79	124	74	17	44,5	24	22	46	4,5	20	27	12	15	-	fin de série	480,89 €
05610-250	pivotement à gauche	50	106	162	100	25	53,5	45	-	85	6,5	30	30	15	15	-	fin de série	769,79 €
