Description de l'article/illustrations du produit

DescriptionMatière :Corps de base aluminium.
Tige de piston double effet inox.
Finition :Corps de base anodisé noir.Nota :Les ensembles de bridage pivotants sont utilisés là où de faibles forces de serrage suffisent ou lorsque le point de serrage pour placer ou enlever la pièce à usiner doit
être libre. Le corps en forme de bloc permet d'avoir plusieurs possibilités de fixation.
Le piston à détection magnétique permet l‘utilisation de détecteurs de fin de course. La vis et la rondelle élastique sont fournis pour la fixation du bras de serrage accessoire. Le vérin de bridage pivotant ne doit pas être gêné lors du mouvement de rotation.
F1 = pression de service maximale admissible à 6 bars.
Sur demande :Détecteur de proximité.Accessoires :- Bras de serrage 05620
- Adaptateur 05625
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 05610_B Vérin de bridage pivotant pneumatique, forme B 277 kB

Dessins

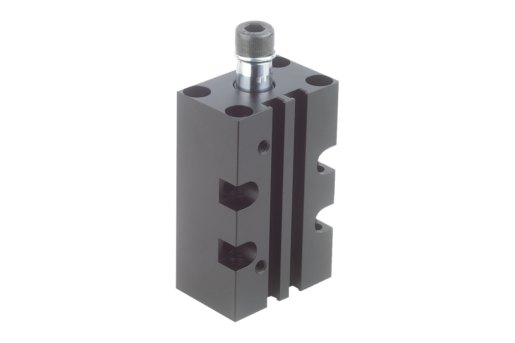

Vérin de bridage pivotant pneumatique, forme B

Sélection/filtre d'articles

RéférenceFinition 2FormeTailleA

A1A2A3A4A5BDD1D2D3D4D5CAOAcc.PrixCommander
05610-1201pivotement à droiteB2048813362011,53012M85,5M6M55,5 272,55 €
05610-2201pivotement à gaucheB2048813362011,53012M85,5M6M55,5 272,55 €
RéférenceHH1H2H3H4H5H6Course
S
LS1S2TT1F1
kN
AccessoiresCAOAcc.PrixCommander
05610-120180125741744,52422274612154,5200,0805620-20, 05625-2000 272,55 €
05610-220180125741744,52422274612154,5200,0805620-20, 05625-2000 272,55 €
