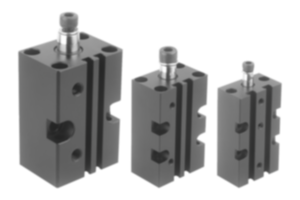

        Vérin de bridage pivotant pneumatique

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Corps de base aluminium.
Tige de piston double effet inox.Finition :Corps de base anodisé noir.Nota :Les ensembles de bridage pivotants sont utilisés là où de faibles forces de serrage suffisent ou lorsque le point de serrage pour placer ou enlever la pièce à usiner doit
être libre. Le corps en forme de bloc permet d'avoir plusieurs possibilités de fixation.
Le piston à détection magnétique permet l‘utilisation de détecteurs de fin de course. La vis et la rondelle élastique sont fournis pour la fixation du bras de serrage accessoire. Le vérin de bridage pivotant ne doit pas être gêné lors du mouvement de rotation.
F1 = pression de service maximale admissible à 6 bars.Sur demande :Détecteur de proximité.Accessoires :- Bras de serrage 05620
- Adaptateur 05625Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05610 Vérin de bridage pivotant pneumatique

388 kB

Dessins (aperçu complet)

Vérin de bridage pivotant
pneumatique, forme A

plus d'infos

Dessins

Vérin de bridage pivotant pneumatique, forme A

Sélection/filtre d'articles

Référence	Finition 2	Forme	Taille	A	A1	A2	A3	A5	B	D	D1	D2	D3	D4	D5	Prix
05610-1121	pivotement à droite	A	12	35	0	10	31	20	24	8	M5	4,3	M5	M5	4,3	316,91 €
05610-1161	pivotement à droite	A	16	41	-2	11	31	21	28	8	M5	4,3	M5	M5	4,3	325,24 €
05610-2121	pivotement à gauche	A	12	35	0	10	31	20	24	8	M5	4,3	M5	M5	4,3	316,91 €
05610-2161	pivotement à gauche	A	16	41	-2	11	31	21	28	8	M5	4,3	M5	M5	4,3	325,24 €

Référence	H	H1	H2	H3	H4	H5	H6	Course S	L	S1	S2	T	T1	F1 N	Accessoires	Prix
05610-1121	76	105	70	11	51	26	21	16	40	7	9	5	15	30	05620-12, 05625-1216	316,91 €
05610-1161	76	105	70	11	51	26	21	16	42	7	9	4,5	15	60	05620-16, 05625-1216	325,24 €
05610-2121	76	105	70	11	51	26	21	16	40	7	9	5	15	30	05620-12, 05625-1216	316,91 €
05610-2161	76	105	70	11	51	26	21	16	42	7	9	4,5	15	60	05620-16, 05625-1216	325,24 €

Vérin de bridage pivotant
pneumatique, forme B

plus d'infos

Dessins

Vérin de bridage pivotant pneumatique, forme B

Sélection/filtre d'articles

Référence	Finition 2	Forme	Taille	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	CAO	Acc.	Prix	Commander
05610-1201	pivotement à droite	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5			329,41 €
05610-2201	pivotement à gauche	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5			329,41 €

Référence	H	H1	H2	H3	H4	H5	H6	Course S	L	S1	S2	T	F1 N	T1	Accessoires	CAO	Acc.	Prix	Commander
05610-1201	80	125	74	17	44,5	24	22	27	46	12	15	4,5	80	20	05620-20, 05625-2000			329,41 €
05610-2201	80	125	74	17	44,5	24	22	27	46	12	15	4,5	80	20	05620-20, 05625-2000			329,41 €

Vérin de bridage pivotant
pneumatique, forme C

plus d'infos

Dessins

Vérin de bridage pivotant pneumatique, forme C

Sélection/filtre d'articles

Référence	Finition 2	Forme	Taille	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	Prix
05610-1251	pivotement à droite	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	329,41 €
05610-1321	pivotement à droite	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	341,92 €
05610-1401	pivotement à droite	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	354,44 €
05610-1501	pivotement à droite	C	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	425,32 €
05610-1631	pivotement à droite	C	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5	475,35 €
05610-2251	pivotement à gauche	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	329,41 €
05610-2321	pivotement à gauche	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	341,92 €
05610-2401	pivotement à gauche	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	354,44 €
05610-2501	pivotement à gauche	C	50	80	21,5	31	66	46	25	65	15	M10	8,5	M10	G1/8	10,5	425,32 €
05610-2631	pivotement à gauche	C	63	90	27,5	37,5	80	60	30	80	15	M10	10,5	M12	G1/8	10,5	475,35 €

Référence	H	H1	H2	H3	H4	H5	Course S	L	S1	S2	T	T1	F1 N	Accessoires	Prix
05610-1251	83	125	78	17	44,5	32	27	55	15	12	5	20	170	05620-25, 05625-2500	329,41 €
05610-1321	96	145	90	22	50	43	30	60	16	14	6,5	20	270	05620-32, 05625-3240	341,92 €
05610-1401	96	145	90	20	52	40	31	70	16	15	8	25	450	05620-40, 05625-3240	354,44 €
05610-1501	106	162	100	25	53,5	45	30	85	15	15	6,5	30	700	05620-50, 05625-5063	425,32 €
05610-1631	106	162	100	28	53,5	36	30	100	15	15	8,5	30	1100	05620-63, 05625-5063	475,35 €
05610-2251	83	125	78	17	44,5	32	27	55	15	12	5	20	170	05620-25, 05625-2500	329,41 €
05610-2321	96	145	90	22	50	43	30	60	16	14	6,5	20	270	05620-32, 05625-3240	341,92 €
05610-2401	96	145	90	20	52	40	31	70	16	15	8	25	450	05620-40, 05625-3240	354,44 €
05610-2501	106	162	100	25	53,5	45	30	85	15	15	6,5	30	700	05620-50, 05625-5063	425,32 €
05610-2631	106	162	100	28	53,5	36	30	100	15	15	8,5	30	1100	05620-63, 05625-5063	475,35 €
