06342_PBPoignée simple basse avec alésage |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Eléments en acier : classe de résistance 5.8.
Boule : plastique thermodurcissable PF 31 noir.Finition :Bruni.Nota :Les poignées simples basses s’utilisent pour des applications de serrage et de commutation simples. L’espace de serrage doit être suffisant pour permettre de pivoter la poignée de 360°.Sur demande :Autres taraudages, alésages et crénelages. La cote «A» est disponible en d’autres longueurs (prix spécifique).Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

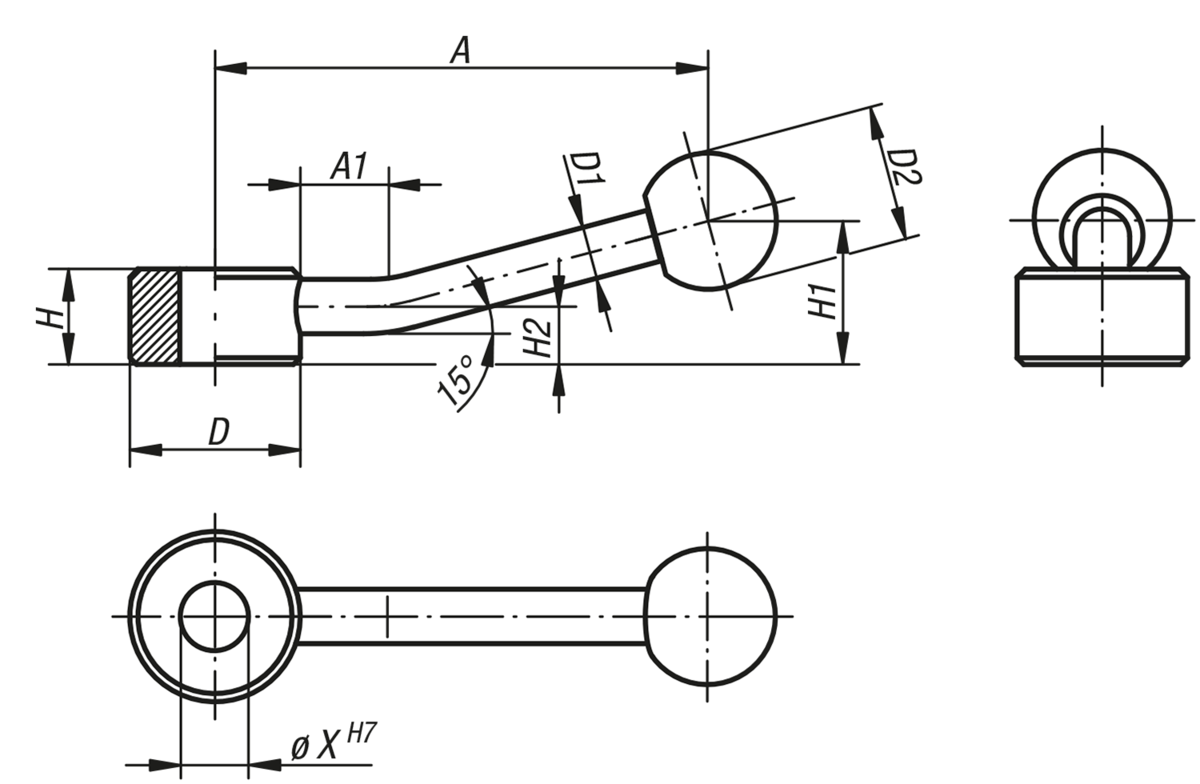

| Référence | Type de fixation | X | A=Longueur de poignée | A1 | D
| D1 | D2 | H | H1 | H2 | CAO | Acc. | Prix | Commander |
|---|
| 06342-106 | alésage | 6 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 |  | | 19,23 € | | | 06342-108 | alésage | 8 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 19,23 € | | | 06342-110 | alésage | 10 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 19,23 € | | | 06342-112 | alésage | 12 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 22,76 € | | | 06342-116 | alésage | 16 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 22,76 € | | | 06342-120 | alésage | 20 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 29,01 € | | | 06342-124 | alésage | 24 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 29,01 € | |
