06600Manette indexable avec taraudage et bouton de dégagement |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Poignée en plastique renforcé de fibre de verre avec couronne dentée en zinc injecté haute pression.
Pièces métalliques : classe de résistance 5.8.
Bouton pression en plastique (POM).Finition :Acier bruni.Nota :Δ Indiquer la couleur de la manette ici.
Les couleurs standard sont :
Manette indexable gris foncé, bouton pression rouge signalisation.
Manette indexable orange, bouton pression gris foncé.
Manette indexable rouge signalisation, bouton pression gris foncé.Sur demande :Autres taraudages et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

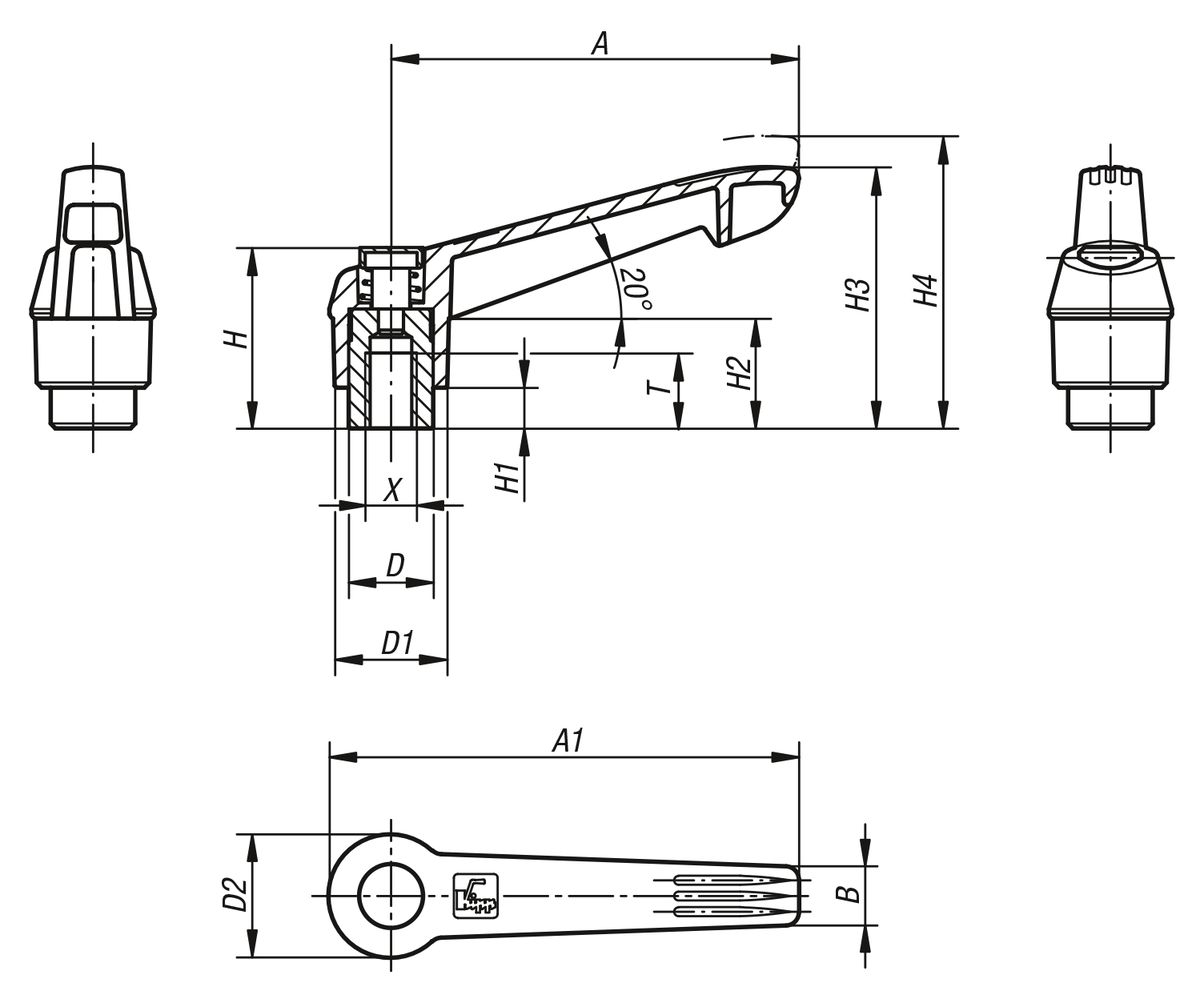

| Référence | Couleur
du corps
de base | Taille | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 06600-71104 | gris foncé RAL 7021 | 1 | M4 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 |  | | 4,29 € | | | 06600-72104 | orangé pur RAL 2004 | 1 | M4 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | | | 4,29 € | | | 06600-73104 | rouge traffic RAL 3020 | 1 | M4 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | | | 4,29 € | | | 06600-71105 | gris foncé RAL 7021 | 1 | M5 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | | | 4,29 € | | | 06600-72105 | orangé pur RAL 2004 | 1 | M5 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | | | 4,29 € | | | 06600-73105 | rouge traffic RAL 3020 | 1 | M5 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | | | 4,29 € | | | 06600-71106 | gris foncé RAL 7021 | 1 | M6 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | | | 4,29 € | | | 06600-72106 | orangé pur RAL 2004 | 1 | M6 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | | | 4,29 € | | | 06600-73106 | rouge traffic RAL 3020 | 1 | M6 | 9 | 10 | 13 | 14,5 | 25,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | | | 4,29 € | | | 06600-71206 | gris foncé RAL 7021 | 2 | M6 | 12 | 13,5 | 18 | 19,5 | 29,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | | | 5,09 € | | | 06600-72206 | orangé pur RAL 2004 | 2 | M6 | 12 | 13,5 | 18 | 19,5 | 29,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | | | 5,09 € | | | 06600-73206 | rouge traffic RAL 3020 | 2 | M6 | 12 | 13,5 | 18 | 19,5 | 29,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | | | 5,09 € | | | 06600-71208 | gris foncé RAL 7021 | 2 | M8 | 12 | 13,5 | 18 | 19,5 | 29,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | | | 5,09 € | | | 06600-72208 | orangé pur RAL 2004 | 2 | M8 | 12 | 13,5 | 18 | 19,5 | 29,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | | | 5,09 € | | | 06600-73208 | rouge traffic RAL 3020 | 2 | M8 | 12 | 13,5 | 18 | 19,5 | 29,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | | | 5,09 € | | | 06600-71308 | gris foncé RAL 7021 | 3 | M8 | 14 | 16 | 21,5 | 23 | 38,5 | 10 | 24 | 53,5 | 58 | 80 | 91,5 | 11 | 22 | | | 6,30 € | | | 06600-72308 | orangé pur RAL 2004 | 3 | M8 | 14 | 16 | 21,5 | 23 | 38,5 | 10 | 24 | 53,5 | 58 | 80 | 91,5 | 11 | 22 | | | 6,30 € | | | 06600-73308 | rouge traffic RAL 3020 | 3 | M8 | 14 | 16 | 21,5 | 23 | 38,5 | 10 | 24 | 53,5 | 58 | 80 | 91,5 | 11 | 22 | | | 6,30 € | | | 06600-71310 | gris foncé RAL 7021 | 3 | M10 | 14 | 16 | 21,5 | 23 | 38,5 | 10 | 24 | 53,5 | 58 | 80 | 91,5 | 11 | 22 | | | 6,30 € | | | 06600-72310 | orangé pur RAL 2004 | 3 | M10 | 14 | 16 | 21,5 | 23 | 38,5 | 10 | 24 | 53,5 | 58 | 80 | 91,5 | 11 | 22 | | | 6,30 € | | | 06600-73310 | rouge traffic RAL 3020 | 3 | M10 | 14 | 16 | 21,5 | 23 | 38,5 | 10 | 24 | 53,5 | 58 | 80 | 91,5 | 11 | 22 | | | 6,30 € | | | 06600-71410 | gris foncé RAL 7021 | 4 | M10 | 17 | 19 | 25,5 | 27,5 | 44,6 | 10 | 26 | 61 | 66 | 95 | 109 | 13 | 24 | | | 7,96 € | | | 06600-72410 | orangé pur RAL 2004 | 4 | M10 | 17 | 19 | 25,5 | 27,5 | 44,6 | 10 | 26 | 61 | 66 | 95 | 109 | 13 | 24 | | | 7,96 € | | | 06600-73410 | rouge traffic RAL 3020 | 4 | M10 | 17 | 19 | 25,5 | 27,5 | 44,6 | 10 | 26 | 61 | 66 | 95 | 109 | 13 | 24 | | | 7,96 € | | | 06600-71412 | gris foncé RAL 7021 | 4 | M12 | 17 | 19 | 25,5 | 27,5 | 44,6 | 10 | 26 | 61 | 66 | 95 | 109 | 13 | 24 | | | 7,96 € | | | 06600-72412 | orangé pur RAL 2004 | 4 | M12 | 17 | 19 | 25,5 | 27,5 | 44,6 | 10 | 26 | 61 | 66 | 95 | 109 | 13 | 24 | | | 7,96 € | | | 06600-73412 | rouge traffic RAL 3020 | 4 | M12 | 17 | 19 | 25,5 | 27,5 | 44,6 | 10 | 26 | 61 | 66 | 95 | 109 | 13 | 24 | | | 7,96 € | | | 06600-71512 | gris foncé RAL 7021 | 5 | M12 | 23 | 23 | 30 | 32,5 | 50,6 | 12 | 33 | 72 | 77 | 110 | 126 | 15,5 | 26 | | | 9,65 € | | | 06600-72512 | orangé pur RAL 2004 | 5 | M12 | 23 | 23 | 30 | 32,5 | 50,6 | 12 | 33 | 72 | 77 | 110 | 126 | 15,5 | 26 | | | 9,65 € | | | 06600-73512 | rouge traffic RAL 3020 | 5 | M12 | 23 | 23 | 30 | 32,5 | 50,6 | 12 | 33 | 72 | 77 | 110 | 126 | 15,5 | 26 | | | 9,65 € | | | 06600-71516 | gris foncé RAL 7021 | 5 | M16 | 23 | 23 | 30 | 32,5 | 50,6 | 12 | 33 | 72 | 77 | 110 | 126 | 15,5 | 26 | | | 9,65 € | | | 06600-72516 | orangé pur RAL 2004 | 5 | M16 | 23 | 23 | 30 | 32,5 | 50,6 | 12 | 33 | 72 | 77 | 110 | 126 | 15,5 | 26 | | | 9,65 € | | | 06600-73516 | rouge traffic RAL 3020 | 5 | M16 | 23 | 23 | 30 | 32,5 | 50,6 | 12 | 33 | 72 | 77 | 110 | 126 | 15,5 | 26 | | | 9,65 € | |
