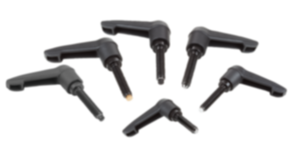

06612Manette indexable avec doigt d'appui |
retour |
|
|
DescriptionMatière :Manette en plastique renforcé de fibre de verre avec couronne dentée en zinc injecté haute pression.
Insert en acier de classe de résistance 5.8.
Doigt d'appui en laiton, acier ou POM.
Bille en acier.Finition :Acier bruni.Nota :Les différents doigts d'appui sont utilisés pour éviter les points de pression, compenser les irrégularités de la contre-pièce ou améliorer la préhension de la pièce à serrer.
Pour L ≥ 60 mm, la longueur du filetage est de 60 mm.
Sur demande :Autres filetages, longueurs de vis, couleurs de manette et variantes de doigt ou versions spéciales.
La cote « H1 » est disponible sur demande dans d’autres longueurs (prix spécifique).Indication de dessin :Forme A : doigt d'appui en laiton
Forme B : doigt d'appui en POM
Forme C : avec bille
Forme D : avec bille avec plat
Forme E : avec pointe
Forme F : avec insert bombé TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Manette indexable avec doigt d'appui, forme A, doigt d'appui en laiton |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | Matière
de composant | Taille | X | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | A | A1 | B | Nombre de
dents
| L | CAO | Acc. | Prix | Commander |
|---|
| 06612-11051X20 | A | boulon en laiton | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 20 |  | | 6,77 € | | | 06612-11051X30 | A | boulon en laiton | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 30 | | | 6,77 € | | | 06612-11051X40 | A | boulon en laiton | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 40 | | | 7,38 € | | | 06612-11051X50 | A | boulon en laiton | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 50 | | | 7,38 € | | | 06612-11061X20 | A | boulon en laiton | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 20 | | | 6,77 € | | | 06612-11061X30 | A | boulon en laiton | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 30 | | | 6,77 € | | | 06612-11061X40 | A | boulon en laiton | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 40 | | | 7,38 € | | | 06612-11061X50 | A | boulon en laiton | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 50 | | | 7,38 € | | | 06612-12061X20 | A | boulon en laiton | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20 | | | 7,72 € | | | 06612-12061X30 | A | boulon en laiton | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30 | | | 7,72 € | | | 06612-12061X40 | A | boulon en laiton | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40 | | | 8,32 € | | | 06612-12061X50 | A | boulon en laiton | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50 | | | 8,32 € | | | 06612-12061X60 | A | boulon en laiton | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60 | | | 8,32 € | | | 06612-12081X20 | A | boulon en laiton | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20 | | | 7,72 € | | | 06612-12081X30 | A | boulon en laiton | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30 | | | 7,72 € | | | 06612-12081X40 | A | boulon en laiton | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40 | | | 8,32 € | | | 06612-12081X50 | A | boulon en laiton | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50 | | | 8,32 € | | | 06612-12081X60 | A | boulon en laiton | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60 | | | 8,32 € | | | 06612-12101X20 | A | boulon en laiton | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20 | | | 7,72 € | | | 06612-12101X30 | A | boulon en laiton | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30 | | | 7,72 € | | | 06612-12101X40 | A | boulon en laiton | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40 | | | 8,32 € | | | 06612-12101X50 | A | boulon en laiton | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50 | | | 8,32 € | | | 06612-12101X60 | A | boulon en laiton | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60 | | | 8,32 € | |
|
Manette indexable avec doigt d'appui, forme B, doigt d'appui en POM |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | Matière
de composant | Taille | X | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | A | A1 | B | Nombre de
dents
| L | CAO | Acc. | Prix | Commander |
|---|
| 06612-21051X20 | B | ergot en POM | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 20,5 | | | 6,15 € | | | 06612-21051X30 | B | ergot en POM | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 30,5 | | | 6,15 € | | | 06612-21051X40 | B | ergot en POM | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 40,5 | | | 6,70 € | | | 06612-21051X50 | B | ergot en POM | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 50,5 | | | 6,70 € | | | 06612-21061X20 | B | ergot en POM | 1 | M6 | 10 | 13 | 14,5 | 3,5 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 19,8 | | | 6,15 € | | | 06612-21061X30 | B | ergot en POM | 1 | M6 | 10 | 13 | 14,5 | 3,5 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 29,8 | | | 6,15 € | | | 06612-21061X40 | B | ergot en POM | 1 | M6 | 10 | 13 | 14,5 | 3,5 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 39,8 | | | 6,70 € | | | 06612-21061X50 | B | ergot en POM | 1 | M6 | 10 | 13 | 14,5 | 3,5 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 49,8 | | | 6,70 € | | | 06612-22061X20 | B | ergot en POM | 2 | M6 | 13,5 | 18 | 19,5 | 3,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 19,8 | | | 7,01 € | | | 06612-22061X30 | B | ergot en POM | 2 | M6 | 13,5 | 18 | 19,5 | 3,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 29,8 | | | 7,01 € | | | 06612-22061X40 | B | ergot en POM | 2 | M6 | 13,5 | 18 | 19,5 | 3,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 39,8 | | | 7,56 € | | | 06612-22061X50 | B | ergot en POM | 2 | M6 | 13,5 | 18 | 19,5 | 3,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 49,8 | | | 7,56 € | | | 06612-22061X60 | B | ergot en POM | 2 | M6 | 13,5 | 18 | 19,5 | 3,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 59,8 | | | 7,56 € | | | 06612-22081X20 | B | ergot en POM | 2 | M8 | 13,5 | 18 | 19,5 | 5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 19,6 | | | 7,01 € | | | 06612-22081X30 | B | ergot en POM | 2 | M8 | 13,5 | 18 | 19,5 | 5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 29,6 | | | 7,01 € | | | 06612-22081X40 | B | ergot en POM | 2 | M8 | 13,5 | 18 | 19,5 | 5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 39,6 | | | 7,56 € | | | 06612-22081X50 | B | ergot en POM | 2 | M8 | 13,5 | 18 | 19,5 | 5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 49,6 | | | 7,56 € | | | 06612-22081X60 | B | ergot en POM | 2 | M8 | 13,5 | 18 | 19,5 | 5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 59,6 | | | 7,56 € | | | 06612-22101X20 | B | ergot en POM | 2 | M10 | 13,5 | 18 | 19,5 | 6,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 19,9 | | | 7,01 € | | | 06612-22101X30 | B | ergot en POM | 2 | M10 | 13,5 | 18 | 19,5 | 6,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 29,9 | | | 7,01 € | | | 06612-22101X40 | B | ergot en POM | 2 | M10 | 13,5 | 18 | 19,5 | 6,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 39,9 | | | 7,56 € | | | 06612-22101X50 | B | ergot en POM | 2 | M10 | 13,5 | 18 | 19,5 | 6,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 49,9 | | | 7,56 € | | | 06612-22101X60 | B | ergot en POM | 2 | M10 | 13,5 | 18 | 19,5 | 6,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 59,9 | | | 7,56 € | |
|
Manette indexable avec doigt d'appui, forme C, avec bille |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | Matière
de composant | Taille | X | D | D1 | D2 | Bille-Ø | H | H1 | H2 | H3 | H4 | A | A1 | B | Nombre de
dents
| L | CAO | Acc. | Prix | Commander |
|---|
| 06612-31051X20 | C | bille en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 19,5 | | | 6,79 € | | | 06612-31051X30 | C | bille en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 29,5 | | | 6,79 € | | | 06612-31051X40 | C | bille en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 39,5 | | | 7,40 € | | | 06612-31051X50 | C | bille en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 49,5 | | | 7,40 € | | | 06612-31061X20 | C | bille en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 19,3 | | | 6,79 € | | | 06612-31061X30 | C | bille en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 29,3 | | | 6,79 € | | | 06612-31061X40 | C | bille en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 39,3 | | | 7,40 € | | | 06612-31061X50 | C | bille en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 49,3 | | | 7,40 € | | | 06612-32061X20 | C | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 19,3 | | | 7,72 € | | | 06612-32061X30 | C | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 29,3 | | | 7,72 € | | | 06612-32061X40 | C | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 39,3 | | | 8,31 € | | | 06612-32061X50 | C | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 49,3 | | | 8,31 € | | | 06612-32061X60 | C | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 59,3 | | | 8,31 € | | | 06612-32081X20 | C | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 19,2 | | | 7,72 € | | | 06612-32081X30 | C | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 29,2 | | | 7,72 € | | | 06612-32081X40 | C | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 39,2 | | | 8,31 € | | | 06612-32081X50 | C | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 49,2 | | | 8,31 € | | | 06612-32081X60 | C | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 59,2 | | | 8,31 € | | | 06612-32101X20 | C | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 19,7 | | | 7,72 € | | | 06612-32101X30 | C | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 29,7 | | | 7,72 € | | | 06612-32101X40 | C | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 39,7 | | | 8,31 € | | | 06612-32101X50 | C | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 49,7 | | | 8,31 € | | | 06612-32101X60 | C | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 59,7 | | | 8,31 € | |
|
Manette indexable avec doigt d'appui, forme D, avec bille avec plat |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | Matière
de composant | Taille | X | D | D1 | D2 | D3 | Bille-Ø | H | H1 | H2 | H3 | H4 | A | A1 | B | Nombre de
dents
| L | CAO | Acc. | Prix | Commander |
|---|
| 06612-41051X20 | D | bille en acier | 1 | M5 | 10 | 13 | 14,5 | 2 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 19,1 | | | 7,07 € | | | 06612-41051X30 | D | bille en acier | 1 | M5 | 10 | 13 | 14,5 | 2 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 29,1 | | | 7,07 € | | | 06612-41051X40 | D | bille en acier | 1 | M5 | 10 | 13 | 14,5 | 2 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 39,1 | | | 7,72 € | | | 06612-41051X50 | D | bille en acier | 1 | M5 | 10 | 13 | 14,5 | 2 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 49,1 | | | 7,72 € | | | 06612-41061X20 | D | bille en acier | 1 | M6 | 10 | 13 | 14,5 | 3 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 18,6 | | | 7,07 € | | | 06612-41061X30 | D | bille en acier | 1 | M6 | 10 | 13 | 14,5 | 3 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 28,6 | | | 7,07 € | | | 06612-41061X40 | D | bille en acier | 1 | M6 | 10 | 13 | 14,5 | 3 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 38,6 | | | 7,72 € | | | 06612-41061X50 | D | bille en acier | 1 | M6 | 10 | 13 | 14,5 | 3 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 48,6 | | | 7,72 € | | | 06612-42061X20 | D | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 18,6 | | | 8,08 € | | | 06612-42061X30 | D | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 28,6 | | | 8,08 € | | | 06612-42061X40 | D | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 38,6 | | | 8,69 € | | | 06612-42061X50 | D | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 48,6 | | | 8,69 € | | | 06612-42061X60 | D | bille en acier | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 58,6 | | | 8,69 € | | | 06612-42081X20 | D | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 18,3 | | | 8,08 € | | | 06612-42081X30 | D | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 28,3 | | | 8,08 € | | | 06612-42081X40 | D | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 38,3 | | | 8,69 € | | | 06612-42081X50 | D | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 48,3 | | | 8,69 € | | | 06612-42081X60 | D | bille en acier | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 58,3 | | | 8,69 € | | | 06612-42101X20 | D | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 18,3 | | | 8,08 € | | | 06612-42101X30 | D | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 28,3 | | | 8,08 € | | | 06612-42101X40 | D | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 38,3 | | | 8,69 € | | | 06612-42101X50 | D | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 48,3 | | | 8,69 € | | | 06612-42101X60 | D | bille en acier | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 58,3 | | | 8,69 € | |
|
Manette indexable avec doigt d'appui, forme E, avec pointe |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | Matière
de composant | Taille | X | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | A | A1 | B | Nombre de
dents
| L | L1 | CAO | Acc. | Prix | Commander |
|---|
| 06612-51051X20 | E | pointe en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 20 | 0,5 | | | 7,40 € | | | 06612-51051X30 | E | pointe en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 30 | 0,5 | | | 7,40 € | | | 06612-51051X40 | E | pointe en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 40 | 0,5 | | | 8,07 € | | | 06612-51051X50 | E | pointe en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 50 | 0,5 | | | 8,07 € | | | 06612-51061X20 | E | pointe en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 20 | 0,8 | | | 7,40 € | | | 06612-51061X30 | E | pointe en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 30 | 0,8 | | | 7,40 € | | | 06612-51061X40 | E | pointe en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 40 | 0,8 | | | 8,07 € | | | 06612-51061X50 | E | pointe en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 50 | 0,8 | | | 8,07 € | | | 06612-52061X20 | E | pointe en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20 | 0,8 | | | 8,42 € | | | 06612-52061X30 | E | pointe en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30 | 0,8 | | | 8,42 € | | | 06612-52061X40 | E | pointe en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40 | 0,8 | | | 9,07 € | | | 06612-52061X50 | E | pointe en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50 | 0,8 | | | 9,07 € | | | 06612-52061X60 | E | pointe en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60 | 0,8 | | | 9,07 € | | | 06612-52081X20 | E | pointe en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20 | 1 | | | 8,42 € | | | 06612-52081X30 | E | pointe en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30 | 1 | | | 8,42 € | | | 06612-52081X40 | E | pointe en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40 | 1 | | | 9,07 € | | | 06612-52081X50 | E | pointe en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50 | 1 | | | 9,07 € | | | 06612-52081X60 | E | pointe en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60 | 1 | | | 9,07 € | | | 06612-52101X20 | E | pointe en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20 | 1,5 | | | 8,42 € | | | 06612-52101X30 | E | pointe en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30 | 1,5 | | | 8,42 € | | | 06612-52101X40 | E | pointe en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40 | 1,5 | | | 9,07 € | | | 06612-52101X50 | E | pointe en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50 | 1,5 | | | 9,07 € | | | 06612-52101X60 | E | pointe en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60 | 1,5 | | | 9,07 € | |
|
Manette indexable avec doigt d'appui, forme F, avec insert bombé |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | Matière
de composant | Taille | X | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | A | A1 | B | Nombre de
dents
| L | CAO | Acc. | Prix | Commander |
|---|
| 06612-61051X20 | F | insert bombé en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 20,5 | | | 7,40 € | | | 06612-61051X30 | F | insert bombé en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 30,5 | | | 7,40 € | | | 06612-61051X40 | F | insert bombé en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 40,5 | | | 8,07 € | | | 06612-61051X50 | F | insert bombé en acier | 1 | M5 | 10 | 13 | 14,5 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 50,5 | | | 8,07 € | | | 06612-61061X20 | F | insert bombé en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 20,8 | | | 7,40 € | | | 06612-61061X30 | F | insert bombé en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 30,8 | | | 7,40 € | | | 06612-61061X40 | F | insert bombé en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 40,8 | | | 8,07 € | | | 06612-61061X50 | F | insert bombé en acier | 1 | M6 | 10 | 13 | 14,5 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 50,8 | | | 8,07 € | | | 06612-62061X20 | F | insert bombé en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20,8 | | | 8,42 € | | | 06612-62061X30 | F | insert bombé en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30,8 | | | 8,42 € | | | 06612-62061X40 | F | insert bombé en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40,8 | | | 9,07 € | | | 06612-62061X50 | F | insert bombé en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50,8 | | | 9,07 € | | | 06612-62061X60 | F | insert bombé en acier | 2 | M6 | 13,5 | 18 | 19,5 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60,8 | | | 9,07 € | | | 06612-62081X20 | F | insert bombé en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20,8 | | | 8,42 € | | | 06612-62081X30 | F | insert bombé en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30,8 | | | 8,42 € | | | 06612-62081X40 | F | insert bombé en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40,8 | | | 9,07 € | | | 06612-62081X50 | F | insert bombé en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50,8 | | | 9,07 € | | | 06612-62081X60 | F | insert bombé en acier | 2 | M8 | 13,5 | 18 | 19,5 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60,8 | | | 9,07 € | | | 06612-62101X20 | F | insert bombé en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 20,9 | | | 8,42 € | | | 06612-62101X30 | F | insert bombé en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 30,9 | | | 8,42 € | | | 06612-62101X40 | F | insert bombé en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 40,9 | | | 9,07 € | | | 06612-62101X50 | F | insert bombé en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 50,9 | | | 9,07 € | | | 06612-62101X60 | F | insert bombé en acier | 2 | M10 | 13,5 | 18 | 19,5 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 60,9 | | | 9,07 € | |
|
