        Poignées de manutention en aluminium, ovales, obliques

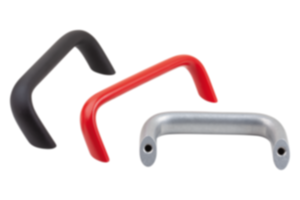

Description de l'article/illustrations du produit

DescriptionDescription du produit :Ces poignées de manutention sont particulièrement adaptées au montage dans des espaces restreints. Les poignées sont très solides et conviennent pour toutes les applications nécessitant une robustesse particulière. Matière :Aluminium EN AW-6063.Finition :Laquées poudre noire ou rouge signalisation RAL 3020 ou polies.Nota :La version polie peut être laquée ou revêtue après montage.Utilisation :Pour les espaces restreints dans la construction de machines et d'installations, la fabrication d'outils, l'industrie du meuble, les techniques de rééducation et médicale.Montage :Fixation par l'arrière.Avantages :Bon accès dans les espaces restreints.
Très stables et robustes.
Élément d'arrêt pour l'ouverture et la fermeture des couvercles, tôles et capots.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06920-10 Poignées de manutention en aluminium, ovales, obliques

127 kB

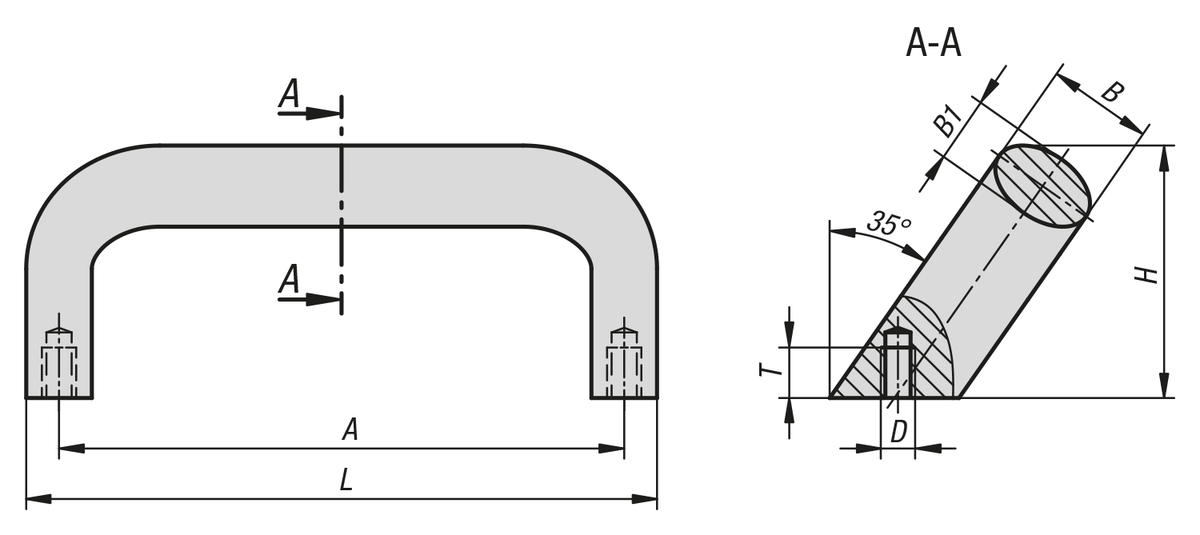

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	Surface corps	A	B	B1	D	H	L	T	Charge N	Prix
06920-10-1000106	noir	laquée poudre	100	21	13	M6	50	113	10	1000	9,20 €
06920-10-1120106	noir	laquée poudre	112	21	13	M6	50	125	10	1000	9,55 €
06920-10-1200106	noir	laquée poudre	120	21	13	M6	50	133	10	1000	9,55 €
06920-10-1280106	noir	laquée poudre	128	21	13	M6	50	141	10	1000	9,55 €
06920-10-1600106	noir	laquée poudre	160	21	13	M6	50	173	10	1000	11,01 €
06920-10-1120108	noir	laquée poudre	112	25	17	M8	55	129	12	1000	13,16 €
06920-10-1200108	noir	laquée poudre	120	25	17	M8	55	137	12	1000	13,53 €
06920-10-1280108	noir	laquée poudre	128	25	17	M8	55	145	12	1000	13,90 €
06920-10-1600108	noir	laquée poudre	160	25	17	M8	55	177	12	1000	15,36 €
06920-10-1800108	noir	laquée poudre	180	25	17	M8	55	197	12	1000	16,08 €
06920-10-1008406	rouge traffic RAL 3020	laquée poudre	100	21	13	M6	50	113	10	1000	9,20 €
06920-10-1128406	rouge traffic RAL 3020	laquée poudre	112	21	13	M6	50	125	10	1000	9,55 €
06920-10-1208406	rouge traffic RAL 3020	laquée poudre	120	21	13	M6	50	133	10	1000	9,55 €
06920-10-1288406	rouge traffic RAL 3020	laquée poudre	128	21	13	M6	50	141	10	1000	9,55 €
06920-10-1608406	rouge traffic RAL 3020	laquée poudre	160	21	13	M6	50	173	10	1000	11,01 €
06920-10-1128408	rouge traffic RAL 3020	laquée poudre	112	25	17	M8	55	129	12	1000	13,16 €
06920-10-1208408	rouge traffic RAL 3020	laquée poudre	120	25	17	M8	55	137	12	1000	13,53 €
06920-10-1288408	rouge traffic RAL 3020	laquée poudre	128	25	17	M8	55	145	12	1000	13,90 €
06920-10-1608408	rouge traffic RAL 3020	laquée poudre	160	25	17	M8	55	177	12	1000	15,36 €
06920-10-1808408	rouge traffic RAL 3020	laquée poudre	180	25	17	M8	55	197	12	1000	16,08 €
06920-10-10006	-	naturel	100	21	13	M6	50	113	10	1000	7,67 €
06920-10-11206	-	naturel	112	21	13	M6	50	125	10	1000	8,01 €
06920-10-12006	-	naturel	120	21	13	M6	50	133	10	1000	8,01 €
06920-10-12806	-	naturel	128	21	13	M6	50	141	10	1000	8,01 €
06920-10-16006	-	naturel	160	21	13	M6	50	173	10	1000	8,74 €
06920-10-11208	-	naturel	112	25	17	M8	55	129	12	1000	11,64 €
06920-10-12008	-	naturel	120	25	17	M8	55	137	12	1000	12,00 €
06920-10-12808	-	naturel	128	25	17	M8	55	145	12	1000	12,36 €
06920-10-16008	-	naturel	160	25	17	M8	55	177	12	1000	13,08 €
06920-10-18008	-	naturel	180	25	17	M8	55	197	12	1000	13,81 €
