Description de l'article/illustrations du produit

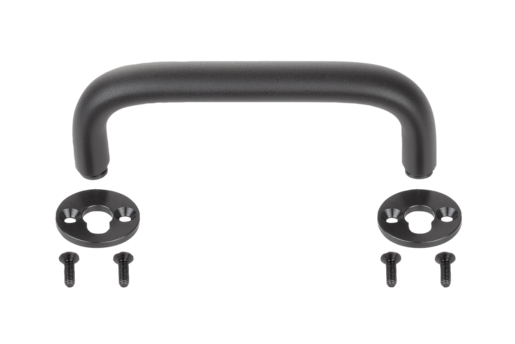

DescriptionMatière :Poignée de manutention en aluminium ovale EN AW-6060.
Tenon en acier de décolletage 1.0718.
Rondelle d'accroche en acier de décolletage 1.0718.
Finition :Poignée de manutention avec revêtement de poudre noire.
Tenon bruni.
Rondelle d'accroche brunie.
Nota :Les poignées de manutention sont fixées via un système enclenchable dans la pièce.
Le démontage s'effectue en absence de charge.
Utilisation :Insérer la poignée de manutention dans l'ouverture, jusqu'à ce qu'elle soit en butée contre la rondelle d'accroche.
Verrouiller en tirant parallèlement la poignée vers le haut.
La poignée peut uniquement être actionnée verticalement vers le haut.
Le déverrouillage s'effectue dans l'ordre inverse.
Montage :Pour la fixation de la rondelle d'accroche, il est nécessaire de préparer la pièce.
Voir schéma instructions de montage.

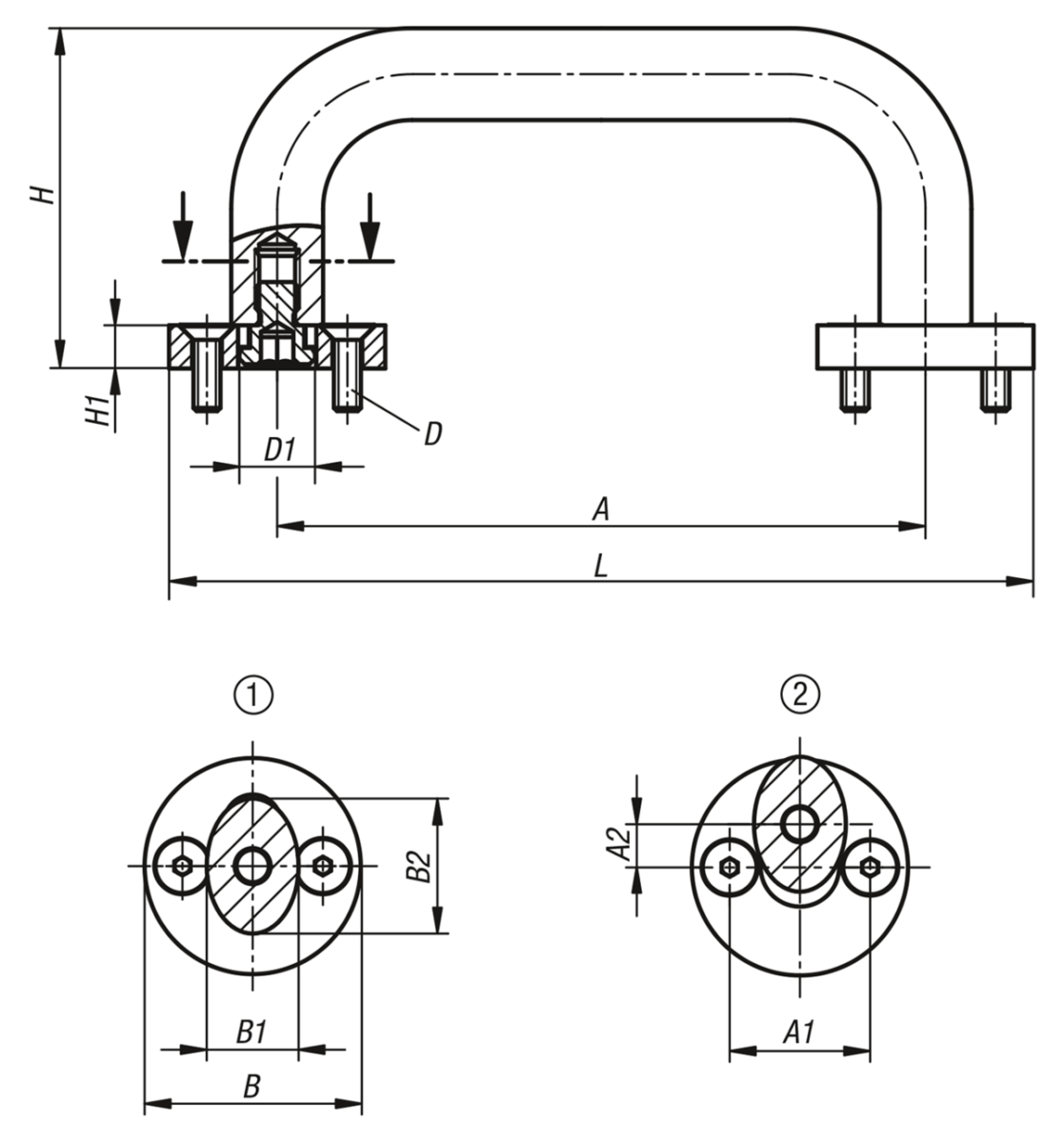

Indication de dessin :
1) Position déverrouillée
2) Position verrouillée

S = Insérer
E = Enclencher
A = Lever
Caractéristiques  :
Section ovaleRoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 06920 Poignée de manutention ovale amovible 275 kB

Dessins

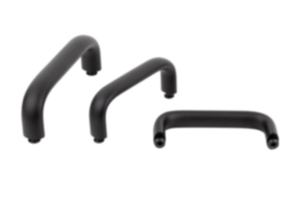

Poignée de manutention ovale amovible
Poignée de manutention ovale amovible
Poignée de manutention ovale amovible

Sélection/filtre d'articles

RéférenceAA1A2BB1B2DD1HH1LCharge
N
CAOAcc.PrixCommander
06920-10012001100247351321M5x16125881351000 34,50 €
06920-11212001112247351321M5x16125881471000 34,66 €
06920-11214001112268401525M5x16146381521000 41,80 €
06920-12012001120247351321M5x16125881551000 35,37 €
06920-12014001120268401725M5x16146381601000 42,03 €
06920-12812001128247351321M5x16125881631000 36,19 €
06920-12814001128268401725M5x16146381681000 42,27 €
06920-16012001160247351321M5x16125881951000 37,23 €
06920-16014001160268401725M5x16146382001000 42,46 €
06920-18014001180268401725M5x16146382201000 43,39 €
06920-19214001192268401725M5x16146382321000 44,03 €
06920-35014001350268401725M5x16146383901000 48,52 €
