        Volant à 2 bras en plastique, avec poignée rabattable

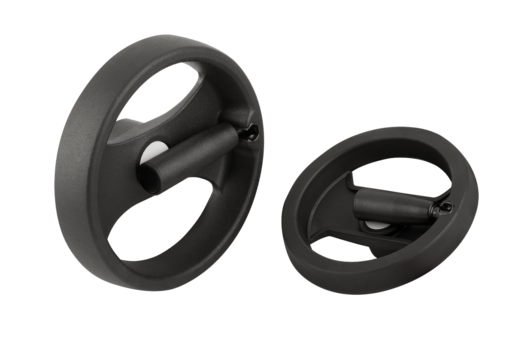

Description de l'article/illustrations du produit

DescriptionMatière :Volant en polyamide renforcé et stabilisé.
Bouchons centraux en polyamide.
Alésage traversant et insert fileté pour poignée cylindrique acier.Finition :Volant résistant aux huiles et aux graisses, noir (RAL 9011), satiné.
Bouchons centraux en polyamide, gris (RAL 7035).
Alésage traversant et insert fileté pour poignée cylindrique rabattable, bruni.Sur demande :Autres couleurs de bouchons,
finitions spéciales.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06255 Volant à 2 bras en plastique, avec poignée rabattable

254 kB

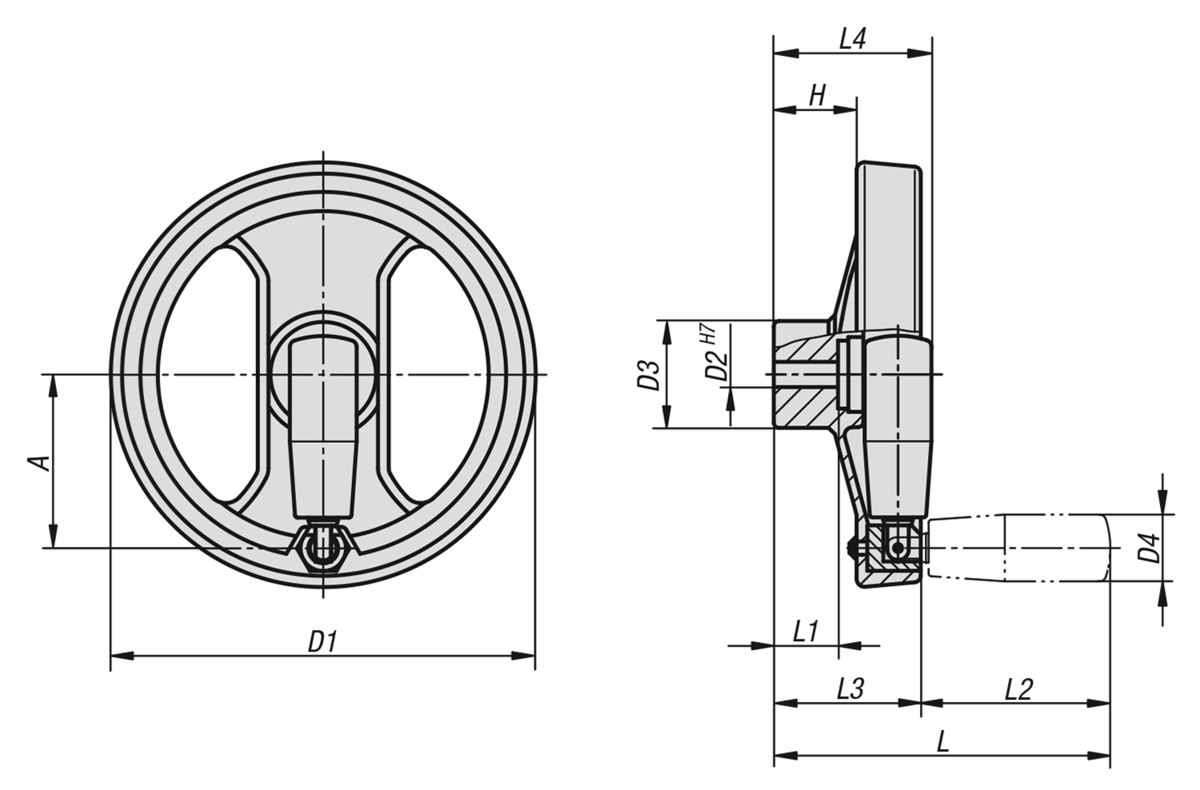

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence alésage sans rainure	Référence alésage avec rainure	D1	D2	D3	D4	A	H	L	L1	L2	L3	L4	B3	T
06255-6130X12	06255-7130X12	129	12H7	32	20	51	29	111	20	59	52	53	-/4	-/13,8
06255-6130X14	06255-7130X14	129	14H7	32	20	51	29	111	20	59	52	53	-/5	-/16,3
06255-6160X14	06255-7160X14	159	14H7	40	25	65	31	126	24	71	55	59	-/5	-/16,3
06255-6160X16	06255-7160X16	159	16H7	40	25	65	31	126	24	71	55	59	-/5	-/18,3
06255-6200X16	06255-7200X16	200	16H7	54,5	27	80	33	160	28	91	69	69	-/5	-/18,3
06255-6200X20	06255-7200X20	200	20H7	54,5	27	80	33	160	28	91	69	69	-/6	-/22,8
06255-6345X20	06255-7345X20	346	20H7	67,5	27	148	43,5	144	32	91	80	80	-/6	-/22,8
