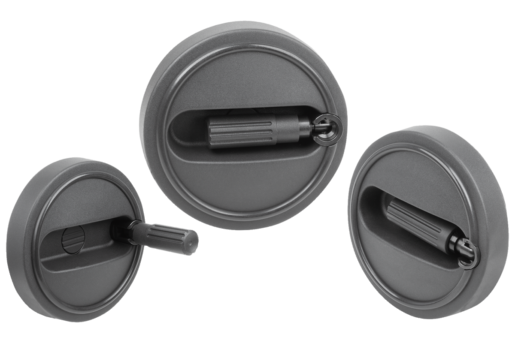

06265Volant avec poignée cylindrique de sécurité |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Volant et poignée en thermoplastique gris foncé.Finition :Acier bruni.Nota :Le cache du moyeu est livré non monté. Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une vis de serrage, soit à l'aide d'une vis à tête cylindrique DIN 6912 et d'une rondelle DIN 7349.
Pour ramener la poignée cylindrique de sécurité en position de manœuvre, suivre les deux étapes ci-après :
- Faire pivoter la poignée autour de son pivot jusqu'à la butée (90°).
- Pousser la poignée dans le sens axial jusqu'en position de blocage.
Lorsque la poignée se trouve en position rabattue, l'encoche permet un actionnement aisé. Dès que la poignée est relâchée, celle-ci se remet automatiquement en position de repos.
Pour les modèles avec vis de serrage, la fixation s'effectue à l'aide de la vis sans tête ISO 4026 (DIN 913).
Consignes de montage, voir 06262.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
| Référence | Finition
| Finition 2 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | A | A1 | H | H2 | L | L1 | L2 | L3 | B3
| T
| CAO | Acc. | Prix | Commander |
|---|
| 06265-108008 | alésage sans rainure | - | 25 | 80 | 8H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | - | - |  | | 53,93 € | | | 06265-108010 | alésage sans rainure | - | 25 | 80 | 10H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | - | - | | | 54,69 € | | | 06265-108012 | alésage sans rainure | - | 25 | 80 | 12H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | - | - | | | 54,69 € | | | 06265-210010 | alésage sans rainure | - | 28 | 100 | 10H7 | 19 | 16 | M5 | 16 | - | 38 | 3 | 20,1 | - | 88,6 | 13 | 47,5 | 43,5 | - | - | | | 61,49 € | | | 06265-210012 | alésage sans rainure | - | 28 | 100 | 12H7 | 19 | 16 | M5 | 16 | - | 38 | 3 | 20,1 | - | 88,6 | 13 | 47,5 | 43,5 | - | - | | | 61,49 € | | | 06265-312512 | alésage sans rainure | - | 35 | 125 | 12H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 62,00 € | | | 06265-312514 | alésage sans rainure | - | 35 | 125 | 14H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 62,00 € | | | 06265-312516 | alésage sans rainure | - | 35 | 125 | 16H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 62,00 € | | | 06265-416014 | alésage sans rainure | - | 45 | 160 | 14H7 | 25 | 25 | M8 | 26 | - | 62 | 5,6 | 28 | - | 142 | 18,5 | 81,6 | 63,8 | - | - | | | 63,72 € | | | 06265-416016 | alésage sans rainure | - | 45 | 160 | 16H7 | 25 | 25 | M8 | 26 | - | 62 | 5,6 | 28 | - | 142 | 18,5 | 81,6 | 63,8 | - | - | | | 63,72 € | | | 06265-10800802 | alésage avec rainure | - | 25 | 80 | 8H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | 2 | 9 | | | 56,64 € | | | 06265-10801003 | alésage avec rainure | - | 25 | 80 | 10H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | 3 | 11,4 | | | 56,64 € | | | 06265-10801204 | alésage avec rainure | - | 25 | 80 | 12H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | 4 | 13,8 | | | 56,64 € | | | 06265-21001003 | alésage avec rainure | - | 28 | 100 | 10H7 | 19 | 16 | M5 | 16 | - | 38 | 3 | 20,1 | - | 88,6 | 13 | 47,5 | 43,5 | 3 | 11,4 | | | 63,29 € | | | 06265-21001204 | alésage avec rainure | - | 28 | 100 | 12H7 | 19 | 16 | M5 | 16 | - | 38 | 3 | 20,1 | - | 88,6 | 13 | 47,5 | 43,5 | 4 | 13,8 | | | 63,29 € | | | 06265-31251204 | alésage avec rainure | - | 35 | 125 | 12H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | 4 | 13,8 | | | 63,83 € | | | 06265-31251405 | alésage avec rainure | - | 35 | 125 | 14H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | 5 | 16,3 | | | 63,83 € | | | 06265-31251605 | alésage avec rainure | - | 35 | 125 | 16H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | 5 | 18,3 | | | 63,83 € | | | 06265-41601405 | alésage avec rainure | - | 45 | 160 | 14H7 | 25 | 25 | M8 | 26 | - | 62 | 5,6 | 28 | - | 142 | 18,5 | 81,6 | 63,8 | 5 | 16,3 | | | 65,34 € | | | 06265-41601605 | alésage avec rainure | - | 45 | 160 | 16H7 | 25 | 25 | M8 | 26 | - | 62 | 5,6 | 28 | - | 142 | 18,5 | 81,6 | 63,8 | 5 | 18,3 | | | 65,34 € | | | 06265-1080086 | alésage sans rainure | avec vis de serrage | 25 | 80 | 8H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | - | - | | | 58,74 € | | | 06265-1080106 | alésage sans rainure | avec vis de serrage | 25 | 80 | 10H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | - | - | | | 58,74 € | | | 06265-1080126 | alésage sans rainure | avec vis de serrage | 25 | 80 | 12H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | - | - | | | 58,74 € | | | 06265-2100106 | alésage sans rainure | avec vis de serrage | 28 | 100 | 10H7 | 19 | 16 | M5 | 16 | M6 | 38 | 3 | 20,1 | 7,5 | 88,6 | 13 | 47,5 | 43,5 | - | - | | | 65,54 € | | | 06265-2100126 | alésage sans rainure | avec vis de serrage | 28 | 100 | 12H7 | 19 | 16 | M5 | 16 | M6 | 38 | 3 | 20,1 | 7,5 | 88,6 | 13 | 47,5 | 43,5 | - | - | | | 65,54 € | | | 06265-3125126 | alésage sans rainure | avec vis de serrage | 35 | 125 | 12H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 66,06 € | | | 06265-3125146 | alésage sans rainure | avec vis de serrage | 35 | 125 | 14H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 66,06 € | | | 06265-3125166 | alésage sans rainure | avec vis de serrage | 35 | 125 | 16H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 66,06 € | | | 06265-4160146 | alésage sans rainure | avec vis de serrage | 45 | 160 | 14H7 | 25 | 25 | M8 | 26 | M6 | 62 | 5,6 | 28 | 7,5 | 142 | 18,5 | 81,6 | 63,8 | - | - | | | 67,78 € | | | 06265-4160166 | alésage sans rainure | avec vis de serrage | 45 | 160 | 16H7 | 25 | 25 | M8 | 26 | M6 | 62 | 5,6 | 28 | 7,5 | 142 | 18,5 | 81,6 | 63,8 | - | - | | | 66,96 € | | | 06265-108008026 | alésage avec rainure | avec vis de serrage | 25 | 80 | 8H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | 2 | 9 | | | 60,67 € | | | 06265-108010036 | alésage avec rainure | avec vis de serrage | 25 | 80 | 10H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | 3 | 11,4 | | | 60,67 € | | | 06265-108012046 | alésage avec rainure | avec vis de serrage | 25 | 80 | 12H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | 4 | 13,8 | | | 60,67 € | | | 06265-210010036 | alésage avec rainure | avec vis de serrage | 28 | 100 | 10H7 | 19 | 16 | M5 | 16 | M6 | 38 | 3 | 20,1 | 7,5 | 88,6 | 13 | 47,5 | 43,5 | 3 | 11,4 | | | 67,33 € | | | 06265-210012046 | alésage avec rainure | avec vis de serrage | 28 | 100 | 12H7 | 19 | 16 | M5 | 16 | M6 | 38 | 3 | 20,1 | 7,5 | 88,6 | 13 | 47,5 | 43,5 | 4 | 13,8 | | | 67,33 € | | | 06265-312512046 | alésage avec rainure | avec vis de serrage | 35 | 125 | 12H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | 4 | 13,8 | | | 67,86 € | | | 06265-312514056 | alésage avec rainure | avec vis de serrage | 35 | 125 | 14H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | 5 | 16,3 | | | 67,86 € | | | 06265-312516056 | alésage avec rainure | avec vis de serrage | 35 | 125 | 16H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | 5 | 18,3 | | | 67,86 € | | | 06265-416014056 | alésage avec rainure | avec vis de serrage | 45 | 160 | 14H7 | 25 | 25 | M8 | 26 | M6 | 62 | 5,6 | 28 | 7,5 | 142 | 18,5 | 81,6 | 63,8 | 5 | 16,3 | | | 69,36 € | | | 06265-416016056 | alésage avec rainure | avec vis de serrage | 45 | 160 | 16H7 | 25 | 25 | M8 | 26 | M6 | 62 | 5,6 | 28 | 7,5 | 142 | 18,5 | 81,6 | 63,8 | 5 | 18,3 | | | 69,36 € | |
