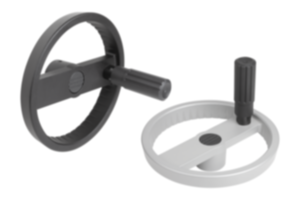

Volants à 2 bras en aluminium avec poignée cylindrique tournante
06276-11

Volants à 2 bras en aluminium avec poignée cylindrique tournante

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Volant en aluminium.
Poignée cylindrique et cache du moyeu en thermoplastique, noirs.
Axe de la poignée cylindrique en acier bruni.
Tige filetée ISO 4027 en acier classe de résistance 45 H, noire.
Finition :Noir ou avec revêtement par poudre argent.

Avec alésage d'ajustement.
Avec alésage d'ajustement et rainure de clavette.
Avec alésage d'ajustement et alésage transversal.
Avec alésage d'ajustement, rainure de clavette et alésage transversal.
Nota :Concentricité et planéité de la jante ≤ 0,4 mm.Montage :Le cache du moyeu et la poignée cylindrique tournante sont livrés non montés. Pour le montage, l'axe de la poignée doit être vissé dans l'alésage.
Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle d'appui 07375.
Pour les modèles avec alésage transversal, la fixation s'effectue à l'aide d'une tige filetée ISO 4027.
Accessoires :07375 Rondelle.
07161 Vis CHC tête courte DIN 6912.
Contenu de la livraisonVolant en aluminium.
Cache du moyeu.
Poignée cylindrique tournante.
Tige filetée ISO 4027 (modèles avec alésage transversal).
Indication de dessin :
1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 06276-11 Volants à 2 bras en aluminium avec poignée cylindrique tournante 825 kB

Dessins (aperçu complet)

Volants à 2 bras en aluminium avec poignée cylindrique tournante
Volants à 2 bras en aluminium avec poignée cylindrique tournante

Volants à 2 bras en aluminium avec poignée cylindrique tournante, forme A, avec alésage d'ajustement et alésage transversal

plus d'infos

Dessins

Volants à 2 bras en aluminium avec poignée cylindrique tournante, forme A, avec alésage d'ajustement et alésage transversal

Sélection/filtre d'articles

RéférenceCouleur
du corps
de base
FormeType de formeAD1

D2D3D4D5D7HH2LL1L2L3CAOAcc.PrixCommander
06276-11-1251216noirAtrou avec vis de serrage42125123119,9M6M617,66,590,51854,536 36,91 €
06276-11-1251416noirAtrou avec vis de serrage42125143119,9M6M617,66,590,51854,536 36,91 €
06276-11-1601416noirAtrou avec vis de serrage55160143625,2M8M619,46,5116,52076,540 44,03 €
06276-11-1601616noirAtrou avec vis de serrage55160163625,2M8M619,48116,52076,540 44,03 €
06276-11-1251226argentAtrou avec vis de serrage42125123119,9M6M617,66,590,51854,536 36,91 €
06276-11-1251426argentAtrou avec vis de serrage42125143119,9M6M617,66,590,51854,536 36,91 €
06276-11-1601426argentAtrou avec vis de serrage55160143625,2M8M619,46,5116,52076,540 44,03 €
06276-11-1601626argentAtrou avec vis de serrage55160163625,2M8M619,48116,52076,540 44,03 €

Volants pleins en aluminium avec poignée cylindrique tournante, forme B, avec alésage d'ajustement, rainure de clavette et alésage transversal

plus d'infos

Dessins

Volants pleins en aluminium avec poignée cylindrique tournante, forme B, avec alésage d'ajustement, rainure de clavette et alésage transversal
Volants pleins en aluminium avec poignée cylindrique tournante, forme B, avec alésage d'ajustement, rainure de clavette et alésage transversal

Sélection/filtre d'articles

RéférenceCouleur
du corps
de base
FormeType de formeAB3
D1

D2D3D4D5D7HH2LL1L2L3T
CAOAcc.PrixCommander
06276-11-125121046noirBtrou lisse avec rainure, avec trou transversal424125123119,9M6M617,66,590,51854,53613,8 39,87 €
06276-11-125141056noirBtrou lisse avec rainure, avec trou transversal425125143119,9M6M617,66,590,51854,53616,3 39,87 €
06276-11-160141056noirBtrou lisse avec rainure, avec trou transversal555160143625,2M8M619,46,5116,52076,54016,3 46,52 €
06276-11-160161056noirBtrou lisse avec rainure, avec trou transversal555160163625,2M8M619,48116,52076,54018,3 46,52 €
06276-11-125122046argentBtrou lisse avec rainure, avec trou transversal424125123119,9M6M617,66,590,51854,53613,8 39,87 €
06276-11-125142056argentBtrou lisse avec rainure, avec trou transversal425125143119,9M6M617,66,590,51854,53616,3 39,87 €
06276-11-160142056argentBtrou lisse avec rainure, avec trou transversal555160143625,2M8M619,46,5116,52076,54016,3 46,52 €
06276-11-160162056argentBtrou lisse avec rainure, avec trou transversal555160163625,2M8M619,48116,52076,54018,3 46,52 €

Volants à 2 bras en aluminium avec poignée cylindrique tournante, forme C, avec alésage d'ajustement et rainure de clavette

plus d'infos

Dessins

Volants à 2 bras en aluminium avec poignée cylindrique tournante, forme C, avec alésage d'ajustement et rainure de clavette
Volants à 2 bras en aluminium avec poignée cylindrique tournante, forme C, avec alésage d'ajustement et rainure de clavette

Sélection/filtre d'articles

RéférenceCouleur
du corps
de base
FormeType de formeAB3
D1

D2D3D4D5HLL1L2L3T
CAOAcc.PrixCommander
06276-11-12512104noirCalésage avec rainure424125123119,9M617,690,51854,53613,8 38,36 €
06276-11-12514105noirCalésage avec rainure425125143119,9M617,690,51854,53616,3 38,36 €
06276-11-16014105noirCalésage avec rainure555160143625,2M819,4116,52076,54016,3 44,96 €
06276-11-16016105noirCalésage avec rainure555160163625,2M819,4116,52076,54018,3 44,96 €
06276-11-12512204argentCalésage avec rainure424125123119,9M617,690,51854,53613,8 38,36 €
06276-11-12514205argentCalésage avec rainure425125143119,9M617,690,51854,53616,3 38,36 €
06276-11-16014205argentCalésage avec rainure555160143625,2M819,4116,52076,54016,3 44,96 €
06276-11-16016205argentCalésage avec rainure555160163625,2M819,4116,52076,54018,3 44,96 €

Volants à 2 bras en aluminium avec poignée cylindrique tournante, forme E, avec alésage d'ajustement

plus d'infos

Dessins

Volants à 2 bras en aluminium avec poignée cylindrique tournante, forme E, avec alésage d'ajustement

Sélection/filtre d'articles

RéférenceCouleur
du corps
de base
FormeType de formeAD1

D2D3D4D5HLL1L2L3CAOAcc.PrixCommander
06276-11-125121noirEavec alésage42125123119,9M617,690,51854,536 35,88 €
06276-11-125141noirEavec alésage42125143119,9M617,690,51854,536 35,88 €
06276-11-160141noirEavec alésage55160143625,2M819,4116,52076,540 43,00 €
06276-11-160161noirEavec alésage55160163625,2M819,4116,52076,540 43,00 €
06276-11-125122argentEavec alésage42125123119,9M617,690,51854,536 35,88 €
06276-11-125142argentEavec alésage42125143119,9M617,690,51854,536 35,88 €
06276-11-160142argentEavec alésage55160143625,2M819,4116,52076,540 43,00 €
06276-11-160162argentEavec alésage55160163625,2M819,4116,52076,540 43,00 €
