06278Volants pleins en aluminium sans poignée |
retour |
|
|

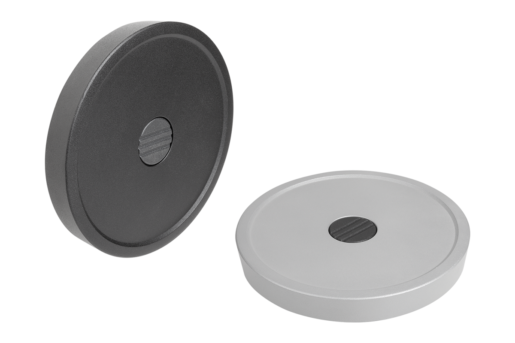

DescriptionMatière :Volant en aluminium.
Cache du moyeu en thermoplastique, noir.
Tige filetée ISO 4027 en acier classe de résistance 45 H, noire.Finition :Noir ou avec revêtement par poudre argent.
Avec alésage d'ajustement.
Avec alésage d'ajustement et rainure de clavette.
Avec alésage d'ajustement et alésage transversal.
Avec alésage d'ajustement, rainure de clavette et alésage transversal.Nota :Concentricité et planéité de la jante ≤ 0,4 mm.Montage :Le cache du moyeu est livré non monté.
Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle d'appui 07375.
Pour les modèles avec alésage transversal, la fixation s'effectue à l'aide d'une tige filetée ISO 4027.Accessoires :07375 Rondelle.

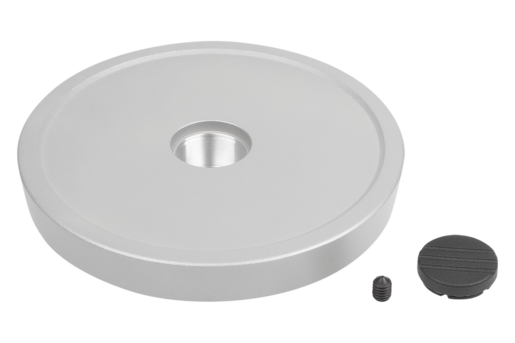

07161 Vis CHC tête courte DIN 6912.Contenu de la livraisonVolant en aluminium.
Cache du moyeu.
Tige filetée ISO 4027 (modèles avec alésage transversal).Indication de dessin :1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Volants pleins en aluminium sans poignée, forme A, avec alésage d'ajustement et alésage transversal |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Couleur
du corps
de base | Forme | Type de forme | D1
| D2 | D3 | L1 | L3 | H | H2 | D7 | CAO | Acc. | Prix | Commander |
|---|
| 06278-0801016 | noir | A | trou avec vis de serrage | 80 | 10 | 26 | 16 | 29 | 16,6 | 5,5 | M6 |  | | 21,81 € | | | 06278-0801216 | noir | A | trou avec vis de serrage | 80 | 12 | 26 | 16 | 29 | 16,6 | 6,5 | M6 | | | 21,81 € | | | 06278-1001016 | noir | A | trou avec vis de serrage | 100 | 10 | 28 | 17 | 33 | 17,5 | 5,5 | M6 | | | 24,69 € | | | 06278-1001216 | noir | A | trou avec vis de serrage | 100 | 12 | 28 | 17 | 33 | 17,5 | 6,5 | M6 | | | 24,69 € | | | 06278-1251216 | noir | A | trou avec vis de serrage | 125 | 12 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | | | 28,74 € | | | 06278-1251416 | noir | A | trou avec vis de serrage | 125 | 14 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | | | 28,74 € | | | 06278-0801026 | argent | A | trou avec vis de serrage | 80 | 10 | 26 | 16 | 29 | 16,6 | 5,5 | M6 | | | 21,81 € | | | 06278-0801226 | argent | A | trou avec vis de serrage | 80 | 12 | 26 | 16 | 29 | 16,6 | 6,5 | M6 | | | 21,81 € | | | 06278-1001026 | argent | A | trou avec vis de serrage | 100 | 10 | 28 | 17 | 33 | 17,5 | 5,5 | M6 | | | 24,69 € | | | 06278-1001226 | argent | A | trou avec vis de serrage | 100 | 12 | 28 | 17 | 33 | 17,5 | 6,5 | M6 | | | 24,69 € | | | 06278-1251226 | argent | A | trou avec vis de serrage | 125 | 12 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | | | 28,74 € | | | 06278-1251426 | argent | A | trou avec vis de serrage | 125 | 14 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | | | 28,74 € | |
|
Volants pleins en aluminium sans poignée, forme B, avec alésage d'ajustement, rainure de clavette et alésage transversal |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Couleur
du corps
de base | Forme | Type de forme | D1
| D2 | D3 | L1 | L3 | H | H2 | D7 | B3
| T
| CAO | Acc. | Prix | Commander |
|---|
| 06278-080101036 | noir | B | trou lisse avec rainure, avec trou transversal | 80 | 10 | 26 | 16 | 29 | 16,6 | 5,5 | M6 | 3 | 11,4 | | | 23,78 € | | | 06278-080121046 | noir | B | trou lisse avec rainure, avec trou transversal | 80 | 12 | 26 | 16 | 29 | 16,6 | 6,5 | M6 | 4 | 13,8 | | | 23,78 € | | | 06278-100101036 | noir | B | trou lisse avec rainure, avec trou transversal | 100 | 10 | 28 | 17 | 33 | 17,5 | 5,5 | M6 | 3 | 11,4 | | | 26,65 € | | | 06278-100121046 | noir | B | trou lisse avec rainure, avec trou transversal | 100 | 12 | 28 | 17 | 33 | 17,5 | 6,5 | M6 | 4 | 13,8 | | | 26,65 € | | | 06278-125121046 | noir | B | trou lisse avec rainure, avec trou transversal | 125 | 12 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | 4 | 13,8 | | | 31,69 € | | | 06278-125141056 | noir | B | trou lisse avec rainure, avec trou transversal | 125 | 14 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | 5 | 16,3 | | | 31,69 € | | | 06278-080102036 | argent | B | trou lisse avec rainure, avec trou transversal | 80 | 10 | 26 | 16 | 29 | 16,6 | 5,5 | M6 | 3 | 11,4 | | | 23,78 € | | | 06278-080122046 | argent | B | trou lisse avec rainure, avec trou transversal | 80 | 12 | 26 | 16 | 29 | 16,6 | 6,5 | M6 | 4 | 13,8 | | | 23,78 € | | | 06278-100102036 | argent | B | trou lisse avec rainure, avec trou transversal | 100 | 10 | 28 | 17 | 33 | 17,5 | 5,5 | M6 | 3 | 11,4 | | | 26,65 € | | | 06278-100122046 | argent | B | trou lisse avec rainure, avec trou transversal | 100 | 12 | 28 | 17 | 33 | 17,5 | 6,5 | M6 | 4 | 13,8 | | | 26,65 € | | | 06278-125122046 | argent | B | trou lisse avec rainure, avec trou transversal | 125 | 12 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | 4 | 13,8 | | | 31,69 € | | | 06278-125142056 | argent | B | trou lisse avec rainure, avec trou transversal | 125 | 14 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | 5 | 16,3 | | | 31,69 € | |
|
Volants pleins en aluminium sans poignée, forme C, avec alésage d'ajustement et rainure de clavette |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Couleur
du corps
de base | Forme | Type de forme | D1
| D2 | D3 | L1 | L3 | H | B3
| T
| CAO | Acc. | Prix | Commander |
|---|
| 06278-08010103 | noir | C | alésage avec rainure | 80 | 10 | 26 | 16 | 29 | 16,6 | 3 | 11,4 | | | 22,72 € | | | 06278-08012104 | noir | C | alésage avec rainure | 80 | 12 | 26 | 16 | 29 | 16,6 | 4 | 13,8 | | | 22,72 € | | | 06278-10010103 | noir | C | alésage avec rainure | 100 | 10 | 28 | 17 | 33 | 17,5 | 3 | 11,4 | | | 25,60 € | | | 06278-10012104 | noir | C | alésage avec rainure | 100 | 12 | 28 | 17 | 33 | 17,5 | 4 | 13,8 | | | 25,60 € | | | 06278-12512104 | noir | C | alésage avec rainure | 125 | 12 | 31 | 18 | 36 | 18,3 | 4 | 13,8 | | | 30,17 € | | | 06278-12514105 | noir | C | alésage avec rainure | 125 | 14 | 31 | 18 | 36 | 18,3 | 5 | 16,3 | | | 30,17 € | | | 06278-08010203 | argent | C | alésage avec rainure | 80 | 10 | 26 | 16 | 29 | 16,6 | 3 | 11,4 | | | 22,72 € | | | 06278-08012204 | argent | C | alésage avec rainure | 80 | 12 | 26 | 16 | 29 | 16,6 | 4 | 13,8 | | | 22,72 € | | | 06278-10010203 | argent | C | alésage avec rainure | 100 | 10 | 28 | 17 | 33 | 17,5 | 3 | 11,4 | | | 25,60 € | | | 06278-10012204 | argent | C | alésage avec rainure | 100 | 12 | 28 | 17 | 33 | 17,5 | 4 | 13,8 | | | 25,60 € | | | 06278-12512204 | argent | C | alésage avec rainure | 125 | 12 | 31 | 18 | 36 | 18,3 | 4 | 13,8 | | | 30,17 € | | | 06278-12514205 | argent | C | alésage avec rainure | 125 | 14 | 31 | 18 | 36 | 18,3 | 5 | 16,3 | | | 30,17 € | |
|
Volants pleins en aluminium sans poignée, forme E, avec alésage d'ajustement |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Couleur
du corps
de base | Forme | Type de forme | D1
| D2 | D3 | L1 | L3 | H | CAO | Acc. | Prix | Commander |
|---|
| 06278-080101 | noir | E | avec alésage | 80 | 10 | 26 | 16 | 29 | 16,6 | | | 20,55 € | | | 06278-080121 | noir | E | avec alésage | 80 | 12 | 26 | 16 | 29 | 16,6 | | | 20,55 € | | | 06278-100101 | noir | E | avec alésage | 100 | 10 | 28 | 17 | 33 | 17,5 | | | 23,43 € | | | 06278-100121 | noir | E | avec alésage | 100 | 12 | 28 | 17 | 33 | 17,5 | | | 23,43 € | | | 06278-125121 | noir | E | avec alésage | 125 | 12 | 31 | 18 | 36 | 18,3 | | | 27,69 € | | | 06278-125141 | noir | E | avec alésage | 125 | 14 | 31 | 18 | 36 | 18,3 | | | 27,69 € | | | 06278-080102 | argent | E | avec alésage | 80 | 10 | 26 | 16 | 29 | 16,6 | | | 20,55 € | | | 06278-080122 | argent | E | avec alésage | 80 | 12 | 26 | 16 | 29 | 16,6 | | | 20,55 € | | | 06278-100102 | argent | E | avec alésage | 100 | 10 | 28 | 17 | 33 | 17,5 | | | 23,43 € | | | 06278-100122 | argent | E | avec alésage | 100 | 12 | 28 | 17 | 33 | 17,5 | | | 23,43 € | | | 06278-125122 | argent | E | avec alésage | 125 | 12 | 31 | 18 | 36 | 18,3 | | | 27,69 € | | | 06278-125142 | argent | E | avec alésage | 125 | 14 | 31 | 18 | 36 | 18,3 | | | 27,69 € | |
|
