06502Manivelle avec poignée cylindrique de sécurité |
retour |
|
|

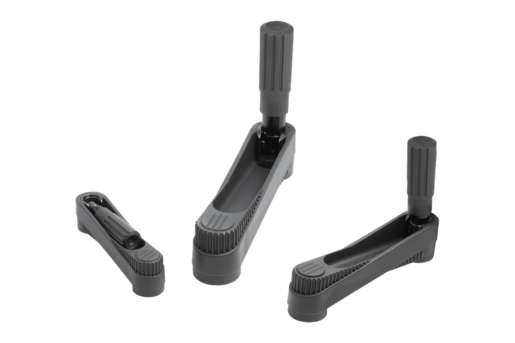

DescriptionMatière :Manivelle en thermoplastique.
Poignée cylindrique en thermoplastique et acier.Finition :Thermoplastique, gris foncé.
Pièces en acier brunies.Nota :Le cache du moyeu est livré non monté. Les manivelles se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle DIN 7349. Pour ramener la poignée cylindrique de sécurité en position d'utilisation, effectuer les deux opérations suivantes :

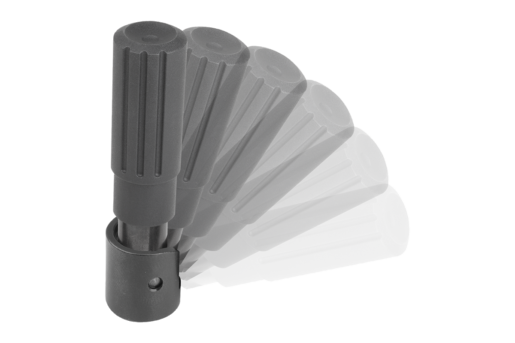

- Faire pivoter la poignée autour de son pivot jusqu'à la butée (90°).
- Pousser la poignée dans le sens axial jusqu'en position de blocage.
En position abaissée, l'actionnement de la poignée est des plus aisés. Dès que la poignée est relâchée, elle se remet automatiquement en position initiale.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Accessoires :07161 Vis CHC à six pans creux, tête courte, DIN 6912.Indication de dessin :1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Manivelle avec poignée cylindrique de sécurité, alésage ajusté sans rainures |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Finition 1 | Finition 2 | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAO | Acc. | Prix | Commander |
|---|
| 06502-1108 | alésage sans rainure | sans vis de serrage | 80 | 24 | 8 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 |  | | 51,16 € | | | 06502-1110 | alésage sans rainure | sans vis de serrage | 80 | 24 | 10 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | | | 59,74 € | | | 06502-1210 | alésage sans rainure | sans vis de serrage | 100 | 29 | 10 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | | | 51,56 € | | | 06502-1212 | alésage sans rainure | sans vis de serrage | 100 | 29 | 12 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | | | 51,56 € | | | 06502-1312 | alésage sans rainure | sans vis de serrage | 125 | 36 | 12 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | | | 52,50 € | | | 06502-1314 | alésage sans rainure | sans vis de serrage | 125 | 36 | 14 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | | | 61,30 € | | | 06502-11086 | alésage sans rainure | avec vis de serrage | 80 | 24 | 8 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 54,66 € | | | 06502-11106 | alésage sans rainure | avec vis de serrage | 80 | 24 | 10 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 63,24 € | | | 06502-12106 | alésage sans rainure | avec vis de serrage | 100 | 29 | 10 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 55,06 € | | | 06502-12126 | alésage sans rainure | avec vis de serrage | 100 | 29 | 12 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 55,06 € | | | 06502-13126 | alésage sans rainure | avec vis de serrage | 125 | 36 | 12 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 56,00 € | | | 06502-13146 | alésage sans rainure | avec vis de serrage | 125 | 36 | 14 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 64,80 € | |
|
Manivelle avec poignée cylindrique de sécurité, alésage ajusté avec rainure |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Finition 1 | Finition 2 | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAO | Acc. | Prix | Commander |
|---|
| 06502-110802 | alésage avec rainure | sans vis de serrage | 80 | 2 | 24 | 8 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 63,68 € | | | 06502-111003 | alésage avec rainure | sans vis de serrage | 80 | 3 | 24 | 10 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 63,68 € | | | 06502-121003 | alésage avec rainure | sans vis de serrage | 100 | 3 | 29 | 10 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 64,23 € | | | 06502-121204 | alésage avec rainure | sans vis de serrage | 100 | 4 | 29 | 12 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 64,23 € | | | 06502-131204 | alésage avec rainure | sans vis de serrage | 125 | 4 | 36 | 12 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 65,15 € | | | 06502-131405 | alésage avec rainure | sans vis de serrage | 125 | 5 | 36 | 14 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 65,15 € | | | 06502-1108026 | alésage avec rainure | avec vis de serrage | 80 | 2 | 24 | 8 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 67,18 € | | | 06502-1110036 | alésage avec rainure | avec vis de serrage | 80 | 3 | 24 | 10 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 67,18 € | | | 06502-1210036 | alésage avec rainure | avec vis de serrage | 100 | 3 | 29 | 10 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 67,73 € | | | 06502-1212046 | alésage avec rainure | avec vis de serrage | 100 | 4 | 29 | 12 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 67,73 € | | | 06502-1312046 | alésage avec rainure | avec vis de serrage | 125 | 4 | 36 | 12 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 68,65 € | | | 06502-1314056 | alésage avec rainure | avec vis de serrage | 125 | 5 | 36 | 14 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 68,65 € | |
|
Manivelle avec poignée cylindrique de sécurité, avec carré femelle |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Finition 1 | Finition 2 | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAO | Acc. | Prix | Commander |
|---|
| 06502-2108 | carré femelle | sans vis de serrage | 80 | 24 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 51,33 € | | | 06502-2110 | carré femelle | sans vis de serrage | 80 | 24 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 51,33 € | | | 06502-2210 | carré femelle | sans vis de serrage | 100 | 29 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 51,90 € | | | 06502-2212 | carré femelle | sans vis de serrage | 100 | 29 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 51,90 € | | | 06502-2312 | carré femelle | sans vis de serrage | 125 | 36 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 52,63 € | | | 06502-2314 | carré femelle | sans vis de serrage | 125 | 36 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 52,63 € | | | 06502-21086 | carré femelle | avec vis de serrage | 80 | 24 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | 54,83 € | | | 06502-21106 | carré femelle | avec vis de serrage | 80 | 24 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | 54,83 € | | | 06502-22106 | carré femelle | avec vis de serrage | 100 | 29 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | 55,40 € | | | 06502-22126 | carré femelle | avec vis de serrage | 100 | 29 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | 55,40 € | | | 06502-23126 | carré femelle | avec vis de serrage | 125 | 36 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | 56,13 € | | | 06502-23146 | carré femelle | avec vis de serrage | 125 | 36 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | 56,13 € | |
|
