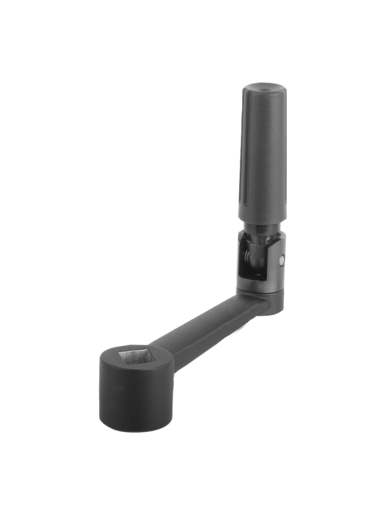

06503_PBManivelle en aluminium avec poignée cylindrique escamotable... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Manivelle en aluminium.
Poignée cylindrique en thermoplastique et acier.Finition :Manivelle avec revêtement de poudre noire.
Thermoplastique gris foncé.
Pièces en acier brunies.Nota :Similaire à DIN 469.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Finition 1 | Finition 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAO | Acc. | Prix | Commander |
|---|
| 06503-1110 | alésage sans rainure | sans vis de serrage | 80 | 24 | 10 | 16 | - | 89 | 49 | 22 | 13,4 | - | 100 |  | | 35,09 € | | | 06503-1212 | alésage sans rainure | sans vis de serrage | 100 | 28 | 12 | 20 | - | 108 | 59,5 | 26 | 16 | - | 124 | | | 38,63 € | | | 06503-1314 | alésage sans rainure | sans vis de serrage | 125 | 30 | 14 | 25 | - | 140 | 83 | 28 | 15,8 | - | 153 | | | 43,97 € | | | 06503-1417 | alésage sans rainure | sans vis de serrage | 160 | 34 | 17 | 25 | - | 144 | 83 | 32 | 19,6 | - | 190 | | | 49,72 € | | | 06503-11106 | alésage sans rainure | avec vis de serrage | 80 | 24 | 10 | 16 | M6 | 89 | 49 | 22 | 13,4 | 7,5 | 100 | | | 38,59 € | | | 06503-12126 | alésage sans rainure | avec vis de serrage | 100 | 28 | 12 | 20 | M6 | 107,9 | 59,4 | 26 | 16 | 7,5 | 124 | | | 42,13 € | | | 06503-13146 | alésage sans rainure | avec vis de serrage | 125 | 30 | 14 | 26 | M6 | 140,5 | 83,5 | 28 | 15,8 | 7,5 | 153 | | | 47,47 € | | | 06503-14176 | alésage sans rainure | avec vis de serrage | 160 | 34 | 17 | 26 | M6 | 144,5 | 83,5 | 32 | 19,6 | 7,5 | 190 | | | 53,22 € | |
