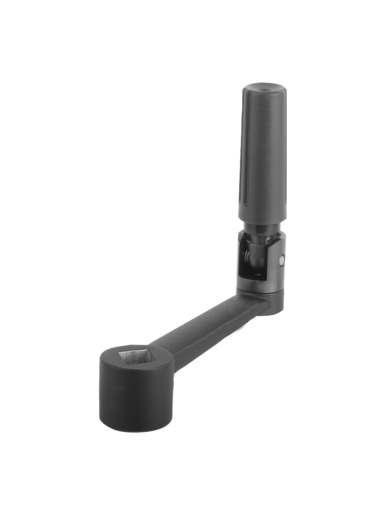

06504_IVManivelle en aluminium avec poignée cylindrique de sécurité,... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Manivelle en aluminium.
Poignée cylindrique en thermoplastique et acier.Finition :Manivelle avec revêtement de poudre noire.
Thermoplastique gris foncé.
Pièces en acier brunies.Nota :Similaire à DIN 469.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Finition 1 | Finition 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAO | Acc. | Prix | Commander |
|---|
| 06504-2110 | carré femelle | sans vis de serrage | 80 | 24 | 16 | - | 87,5 | 47,5 | 22 | 13,6 | - | 100 | 10 |  | | 63,92 € | | | 06504-2212 | carré femelle | sans vis de serrage | 100 | 28 | 20 | - | 107 | 58,5 | 25 | 16 | - | 124 | 12 | | | 72,92 € | | | 06504-2314 | carré femelle | sans vis de serrage | 125 | 30 | 25 | - | 139 | 82 | 28 | 15,8 | - | 153 | 14 | | | 96,06 € | | | 06504-2417 | carré femelle | sans vis de serrage | 160 | 34 | 25 | - | 143 | 82 | 32 | 19,6 | - | 190 | 17 | | | 100,64 € | | | 06504-21106 | carré femelle | avec vis de serrage | 80 | 24 | 16 | M6 | 87,5 | 47,5 | 22 | 13,4 | 7,5 | 100 | 10 | | | 67,42 € | | | 06504-22126 | carré femelle | avec vis de serrage | 100 | 28 | 20 | M6 | 106,9 | 58,4 | 26 | 16 | 7,5 | 124 | 12 | | | 76,42 € | | | 06504-23146 | carré femelle | avec vis de serrage | 125 | 30 | 26 | M6 | 139,1 | 82,1 | 28 | 15,8 | 7,5 | 153 | 14 | | | 99,56 € | | | 06504-24176 | carré femelle | avec vis de serrage | 160 | 34 | 26 | M6 | 143,1 | 82,1 | 32 | 19,6 | 7,5 | 190 | 17 | | | 104,14 € | |
