        Manivelle en inox avec poignée cylindrique tournante
        Manivelle en inox avec poignée cylindrique tournante avec trou lisse

Description de l'article/illustrations du produit

DescriptionMatière :Manivelle en inox 1.4308.
Pivot en inox 1.4305.
Poignée d'entraînement en inox 1.4305.
Jonc de maintien en inox 1.4310.Finition :Naturel.Nota :Similaire à DIN 469.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06505_PB Manivelle en inox avec poignée cylindrique tournante avec trou lisse

99,1 kB

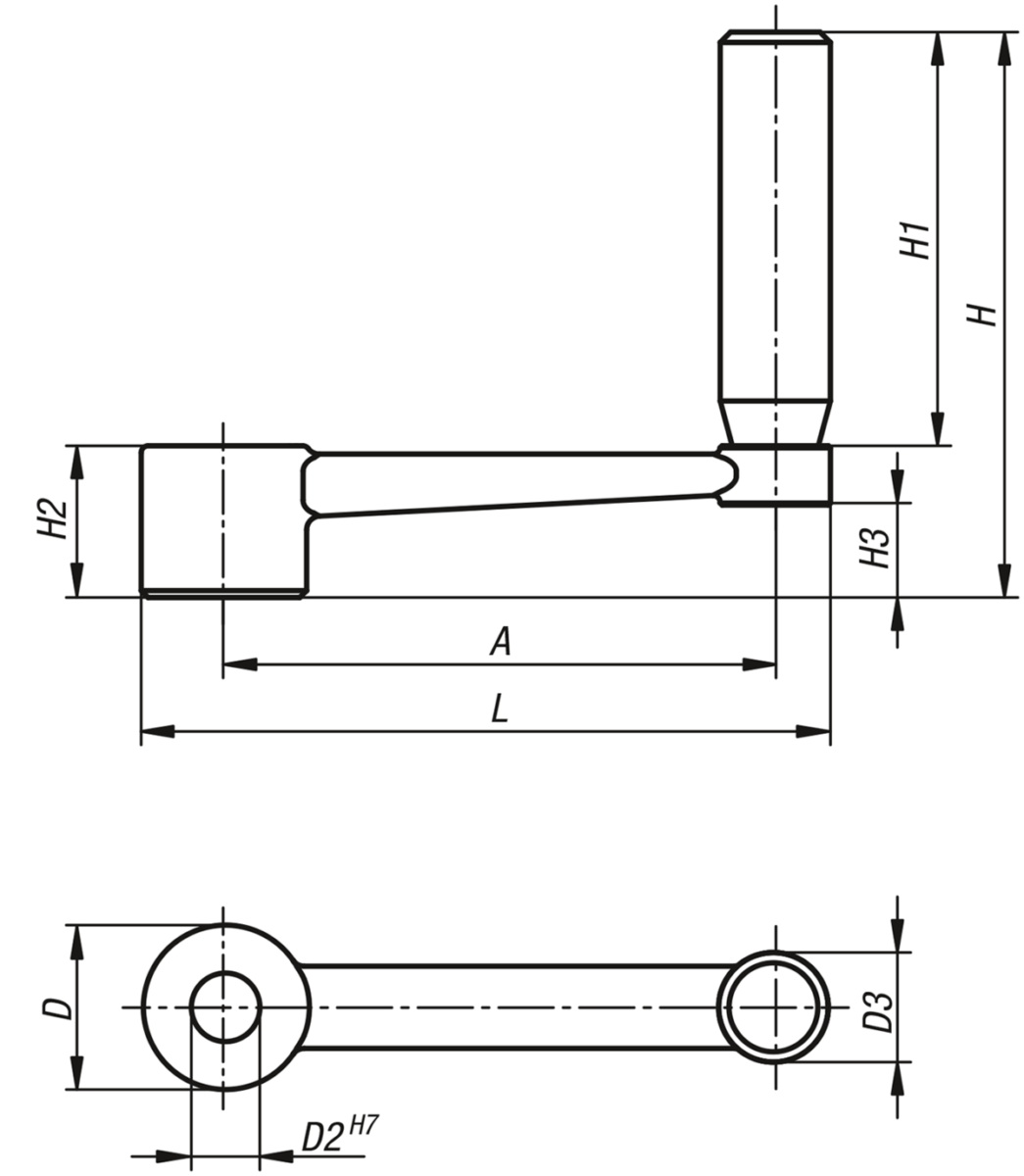

Dessins

Sélection/filtre d'articles

Référence	Finition 1	D	D2	D3	H	H1	H2	H3	A	L	Prix
06505-3110	alésage sans rainure	24	10	16	82	60	22	13,4	80	100	41,65 €
06505-3212	alésage sans rainure	28	12	20	98	72	26	16	100	124	51,24 €
06505-3314	alésage sans rainure	30	14	26	118	90	28	15,8	125	153	64,68 €
06505-3417	alésage sans rainure	34	17	26	122	90	32	19,6	160	190	75,15 €

Autres articles de cette catégorie

06505_IV

Manivelle inox avec poignée cylindrique tournante avec carré femelle
