        Vis à tête sphérique Hygienic DESIGN

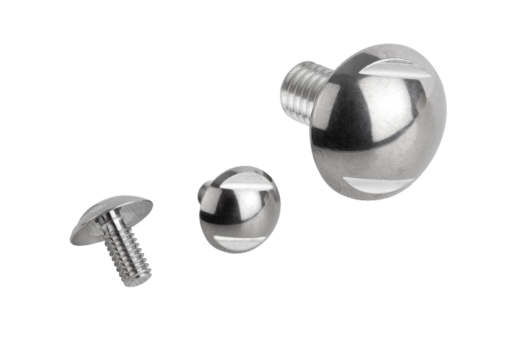

Description de l'article/illustrations du produit

DescriptionMatière :Inox 1.4404 (correspond à AISI 316L).Finition :Poli.Nota :Élément de liaison optimal pour la fixation de panneaux de revêtement, d'écrans en plexiglas, etc. La surface d'appui de l'embase, supérieure à la moyenne, et la gorge de dégagement sur la tige filetée assurent une répartition uniforme et sans contrainte de la force sur le support concerné. De plus, la hauteur de la tête, et donc les arêtes gênantes éventuelles, sont réduites au maximum. L’entraînement se fait grâce aux deux méplats, à l'aide d'une clé plate.
La surface de la vis à tête sphérique est polie, et sa forme est optimisée pour une utilisation dans le domaine sanitaire. La surface présente une rugosité largement inférieure à Ra 0,8 µm. Les saletés et résidus de produits ou de nettoyants n’adhèrent pratiquement pas, garantissant un nettoyage facile.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07175-02 Vis à tête sphérique Hygienic DESIGN

153 kB

Couples de serrage 07175-02

67,9 kB

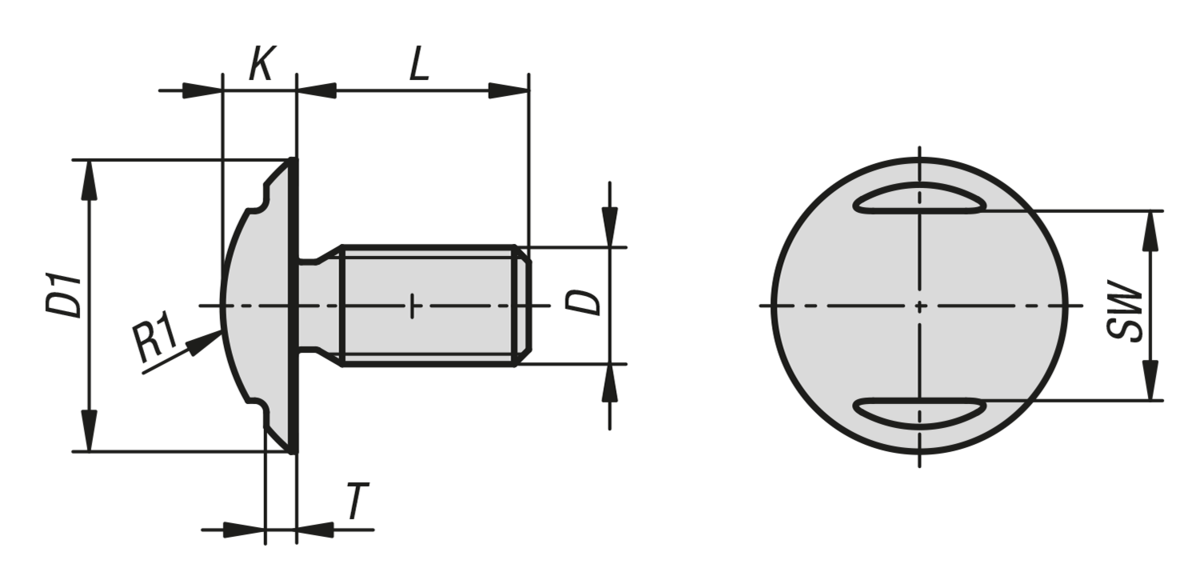

Dessins

Sélection/filtre d'articles

Référence	D	D1	K	T	SW	R1	L	Prix
07175-02-03X6	M3	8	2	0,6	5	5,2	6	5,14 €
07175-02-03X8	M3	8	2	0,6	5	5,2	8	5,18 €
07175-02-03X10	M3	8	2	0,6	5	5,2	10	5,26 €
07175-02-03X12	M3	8	2	0,6	5	5,2	12	5,81 €
07175-02-03X16	M3	8	2	0,6	5	5,2	16	6,04 €
07175-02-03X20	M3	8	2	0,6	5	5,2	20	6,27 €
07175-02-03X25	M3	8	2	0,6	5	5,2	25	6,54 €
07175-02-03X30	M3	8	2	0,6	5	5,2	30	6,83 €
07175-02-04X8	M4	11	3	1	6	6,7	8	5,34 €
07175-02-04X10	M4	11	3	1	6	6,7	10	5,38 €
07175-02-04X12	M4	11	3	1	6	6,7	12	5,40 €
07175-02-04X16	M4	11	3	1	6	6,7	16	6,60 €
07175-02-04X20	M4	11	3	1	6	6,7	20	6,85 €
07175-02-04X25	M4	11	3	1	6	6,7	25	7,14 €
07175-02-04X30	M4	11	3	1	6	6,7	30	7,46 €
07175-02-05X10	M5	14	4	1	8	8,6	10	5,80 €
07175-02-05X12	M5	14	4	1	8	8,6	12	5,95 €
07175-02-05X16	M5	14	4	1	8	8,6	16	6,08 €
07175-02-05X20	M5	14	4	1	8	8,6	20	7,52 €
07175-02-05X25	M5	14	4	1	8	8,6	25	7,85 €
07175-02-05X30	M5	14	4	1	8	8,6	30	8,20 €
07175-02-06X12	M6	17	5	1,5	10	10	12	6,30 €
07175-02-06X16	M6	17	5	1,5	10	10	16	6,56 €
07175-02-06X20	M6	17	5	1,5	10	10	20	6,70 €
07175-02-06X25	M6	17	5	1,5	10	10	25	8,89 €
07175-02-06X30	M6	17	5	1,5	10	10	30	9,27 €
07175-02-08X16	M8	20	5	1,5	13	13	16	6,67 €
07175-02-08X20	M8	20	5	1,5	13	13	20	6,90 €
07175-02-08X25	M8	20	5	1,5	13	13	25	7,00 €
07175-02-08X30	M8	20	5	1,5	13	13	30	10,13 €
07175-02-08X35	M8	20	5	1,5	13	13	35	10,56 €
07175-02-08X40	M8	20	5	1,5	13	13	40	11,00 €
07175-02-10X20	M10	22	6	1,5	15	13,5	20	8,63 €
07175-02-10X25	M10	22	6	1,5	15	13,5	25	8,85 €
07175-02-10X30	M10	22	6	1,5	15	13,5	30	9,03 €
07175-02-10X35	M10	22	6	1,5	15	13,5	35	10,23 €
07175-02-10X40	M10	22	6	1,5	15	13,5	40	10,92 €
07175-02-12X25	M12	27	7,5	1,5	19	16,3	25	10,56 €
07175-02-12X30	M12	27	7,5	1,5	19	16,3	30	10,99 €
07175-02-12X35	M12	27	7,5	1,5	19	16,3	35	11,44 €
07175-02-12X40	M12	27	7,5	1,5	19	16,3	40	13,10 €
07175-02-12X50	M12	27	7,5	1,5	19	16,3	50	13,25 €
07175-02-16X30	M16	36	9	1,5	24	23	30	14,18 €
07175-02-16X35	M16	36	9	1,5	24	23	35	15,31 €
07175-02-16X40	M16	36	9	1,5	24	23	40	15,70 €
07175-02-16X50	M16	36	9	1,5	24	23	50	16,44 €
